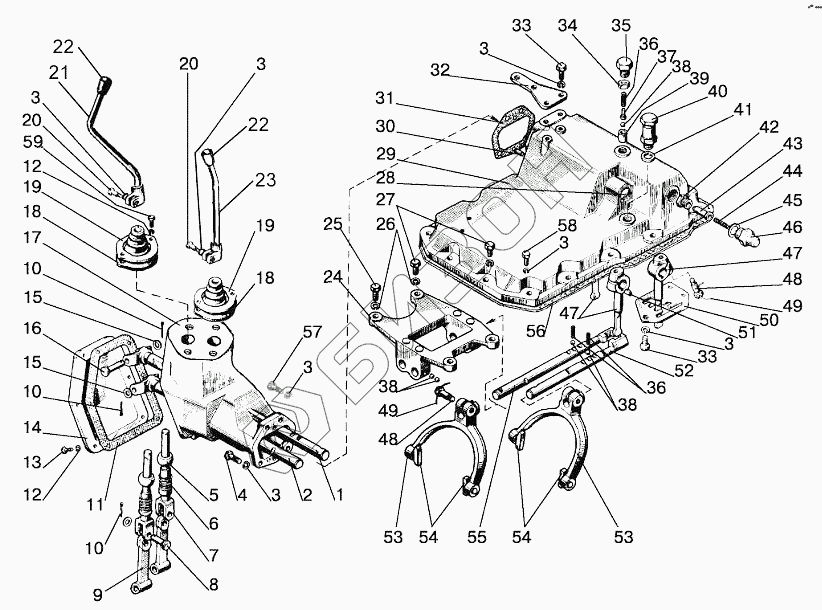

Графический каталог запасных частей к технике: МТЗ-1221 (2009). Механизм управления коробкой передач
/20.gif)
1
2
3
3
3
3
3
3
3
4
5
6
7
8
9
10
10
10
11
12
12
13
14
15
15
16
17
18
18
19
19
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
36
37
38
38
38
39
40
41
42
43
44
45
46
47
47
48
48
49
49
50
51
52
53
53
54
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80C-1702080 | 80C-1702080 | Корпус |
Загрузка ...
|
|
| 80-1702010 | 80-1702010 | Механизм управления коробкой передач |
Загрузка ...
|
|
| 80C-1702300 | 80C-1702300 | Ограничитель |
Загрузка ...
|
|
| 80С-1702090-Б | 80С-1702090-Б | Вилка |
Загрузка ...
|
|
| 1 | 80C-1702060 | Вал |
Загрузка ...
|
|
| 2 | 80C-1702070 | Вал |
Загрузка ...
|
|
| 3 | Шайба10ОТ | Шайба |
Загрузка ...
|
|
| 4 | БолтМ10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | 142-1702032 | Сфера |
Загрузка ...
|
|
| 6 | 77.37.117 | Пружина |
Загрузка ...
|
|
| 7 | 80C-1702074 | Вилка |
Загрузка ...
|
|
| 8 | Палец12х32 | Палец |
Загрузка ...
|
|
| 9 | 80C-1702073 | Рычаг |
Загрузка ...
|
|
| 10 | Шплинт3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 11 | 80-1702068 | Прокладка |
Загрузка ...
|
|
| 12 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 13 | БолтМ6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | 80-1702067 | Крышка |
Загрузка ...
|
|
| 15 | 85-4619014 | Шайба |
Загрузка ...
|
|
| 16 | Палец12х55 | Палец |
Загрузка ...
|
|
| 17 | 80-1702078-А | Корпус |
Загрузка ...
|
|
| 18 | 55-47-569-A | Чехол |
Загрузка ...
|
|
| 19 | 80C-1702075 | Шайба |
Загрузка ...
|
|
| 20 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | 75-1702600 | Рычаг |
Загрузка ...
|
|
| 22 | 70-1702125 | Рукоятка |
Загрузка ...
|
|
| 23 | 75-1702500 | Рычаг |
Загрузка ...
|
|
| 24 | 80C-1702081 | Корпус |
Загрузка ...
|
|
| 25 | БолтМ12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | Шайба12ОТ | Шайба |
Загрузка ...
|
|
| 27 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 28 | Заглушка28-10кп.Ц9.хр | Заглушка 28-10кп.Ц9.хр |
Загрузка ...
|
|
| 29 | 1221-1702025 | Крышка |
Загрузка ...
|
|
| 30 | Штифт8х16 | Штифт 8х16 |
Загрузка ...
|
|
| 31 | 80C-1702066 | Прокладка |
Загрузка ...
|
|
| 32 | 85-3503046 | Кронштейн |
Загрузка ...
|
|
| 33 | БолтМ10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | ГайкаМ16-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 35 | 70-1703204 | Болт |
Загрузка ...
|
|
| 36 | 50-1702148-A | Пружина |
Загрузка ...
|
|
| 37 | 80-1704039 | Направляющая |
Загрузка ...
|
|
| 38 | Шарик10,0-60 | Шарик 10,0-60 |
Загрузка ...
|
|
| 39 | 70-1703013 | Втулка |
Загрузка ...
|
|
| 40 | 85-1702270 | Сапун |
Загрузка ...
|
|
| 41 | B50-3522023 | Прокладка |
Загрузка ...
|
|
| 42 | 80C-1702301 | Втулка |
Загрузка ...
|
|
| 43 | 80C-1702303 | Фиксатор |
Загрузка ...
|
|
| 44 | 80-1737113 | Пружина |
Загрузка ...
|
|
| 45 | 80-1702098 | Шайба |
Загрузка ...
|
|
| 46 | 80C-1702302 | Корпус |
Загрузка ...
|
|
| 47 | 85-1702055 | Рычаг |
Загрузка ...
|
|
| 48 | 80-1702108 | Болт |
Загрузка ...
|
|
| 49 | Проволока1,6-О-С | Проволока 1,6-О-С |
Загрузка ...
|
|
| 50 | 75-1702052-А | Кулиса |
Загрузка ...
|
|
| 51 | Шпонка6х10 | Шпонка 6х10 |
Загрузка ...
|
|
| 52 | 80C-1702083 | Поводок |
Загрузка ...
|
|
| 53 | 80^1702091-Б | Вилка |
Загрузка ...
|
|
| 54 | 80C-1702092 | Сухарь |
Загрузка ...
|
|
| 55 | 80C-1702082 | Поводок |
Загрузка ...
|
|
| 56 | 85-1702026 | Прокладка |
Загрузка ...
|
|
| 57 | БолтМ10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 58 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 59 | БолтМ6-6gх20.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
