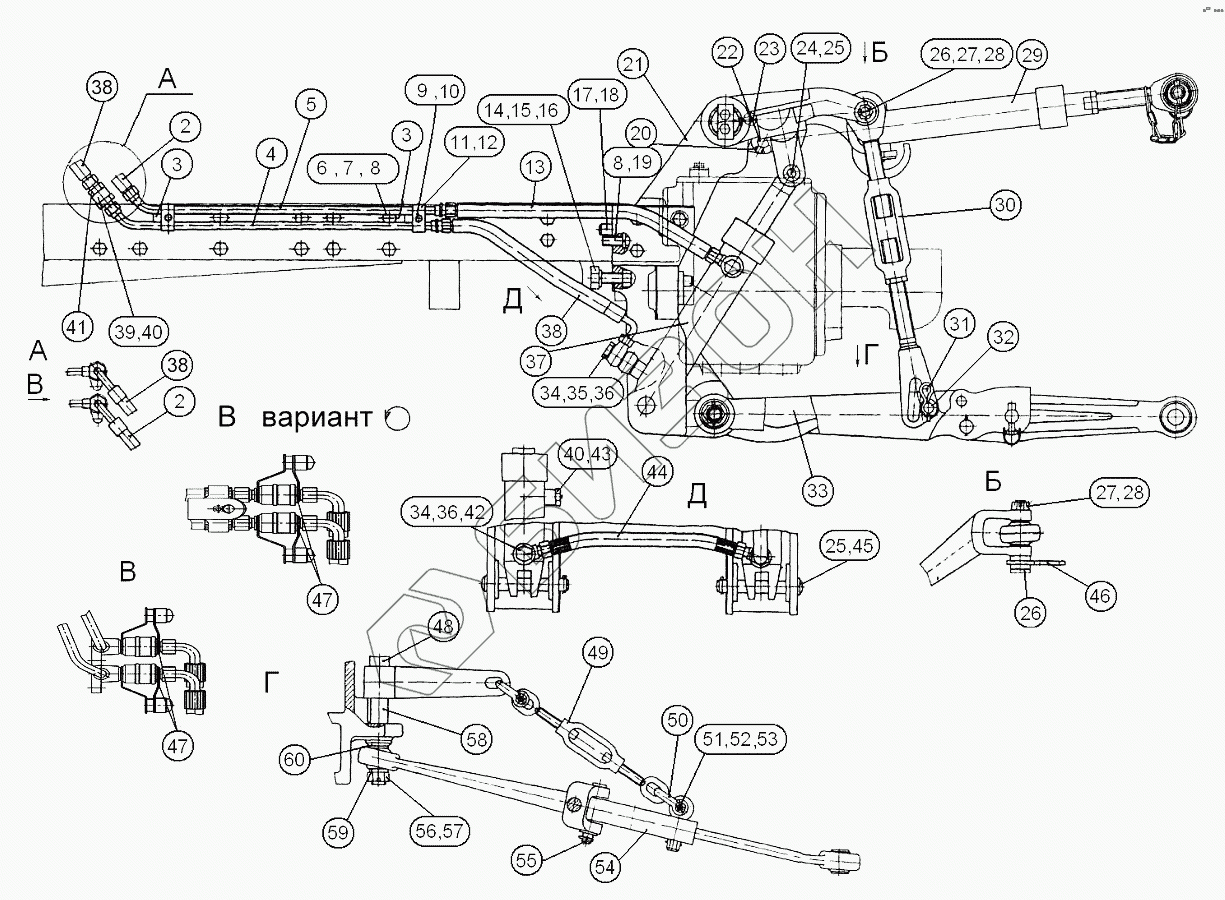

Графический каталог запасных частей к технике: МТЗ-1221 (2009). Переднее навесное устройство
/92.gif)
2
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
28
29
30
31
32
33
34
34
35
36
36
37
38
38
38
39
40
40
41
42
43
44
45
46
47
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 680-4607140-04 | Рукав высокого давления |
Загрузка ...
|
|
| 3 | 80-4607554 | Кронштейн |
Загрузка ...
|
|
| 4 | 1522-4606550-01 | Труба |
Загрузка ...
|
|
| 5 | 1522-4606550 | Труба |
Загрузка ...
|
|
| 6 | М16х50 | Болт |
Загрузка ...
|
|
| 7 | М16 | Гайка |
Загрузка ...
|
|
| 8 | ШП16 | Шайба |
Загрузка ...
|
|
| 9 | М8х35 | Болт |
Загрузка ...
|
|
| 10 | ШП8 | Шайба |
Загрузка ...
|
|
| 11 | 70-3407146 | Планка |
Загрузка ...
|
|
| 12 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 13 | Н.036.83.140 | Рукав высокого давления |
Загрузка ...
|
|
| 14 | 70-4605036 | Болт |
Загрузка ...
|
|
| 15 | М20 | Гайка |
Загрузка ...
|
|
| 16 | ШП20 | Шайба |
Загрузка ...
|
|
| 17 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 18 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 19 | М16х45 | Болт |
Загрузка ...
|
|
| 20 | 8х45 | Штифт |
Загрузка ...
|
|
| 21 | 1220-4606110 | Кронштейн |
Загрузка ...
|
|
| 22 | 1220-4606014 | Ось |
Загрузка ...
|
|
| 23 | 1.3.Ц9.хр | Масленка |
Загрузка ...
|
|
| 24 | 680-4605037 | Палец |
Загрузка ...
|
|
| 25 | 5x36 | Шплинт |
Загрузка ...
|
|
| 26 | 50-4605076 | Палец |
Загрузка ...
|
|
| 27 | 70-3003032 | Гайка |
Загрузка ...
|
|
| 28 | 4x36 | Шплинт |
Загрузка ...
|
|
| 29 | 1220-4606040-А | Тяга |
Загрузка ...
|
|
| 30 | 1220-4606150 | Раскос |
Загрузка ...
|
|
| 31 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 32 | ШЧ18 | Шайба |
Загрузка ...
|
|
| 33 | 50-4605030-АЗ-03 | Тяга |
Загрузка ...
|
|
| 34 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 35 | С80-4607332 | Болт |
Загрузка ...
|
|
| 36 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 37 | 4600.03 | Гидроцилиндр |
Загрузка ...
|
|
| 38 | 680-4607140-05 | Рукав высокого давления |
Загрузка ...
|
|
| 39 | К1221-4607023 | Штуцер |
Загрузка ...
|
|
| 40 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 41 | Н.036.65.000А2-02 | Клапан замедлительный |
Загрузка ...
|
|
| 42 | 40-4607032 | Болт |
Загрузка ...
|
|
| 43 | Н.036.77.000 | Сапун (8-11) |
Загрузка ...
|
|
| 44 | ПН.036.83.010 | Рукав высокого давления |
Загрузка ...
|
|
| 45 | 680-4605037-01 | Палец |
Загрузка ...
|
|
| 46 | 1220-4606090 | Фиксатор |
Загрузка ...
|
|
| 47 | М036.50Б.20 | Корпус |
Загрузка ...
|
|
| 48 | 50-4605018-Б | Втулка |
Загрузка ...
|
