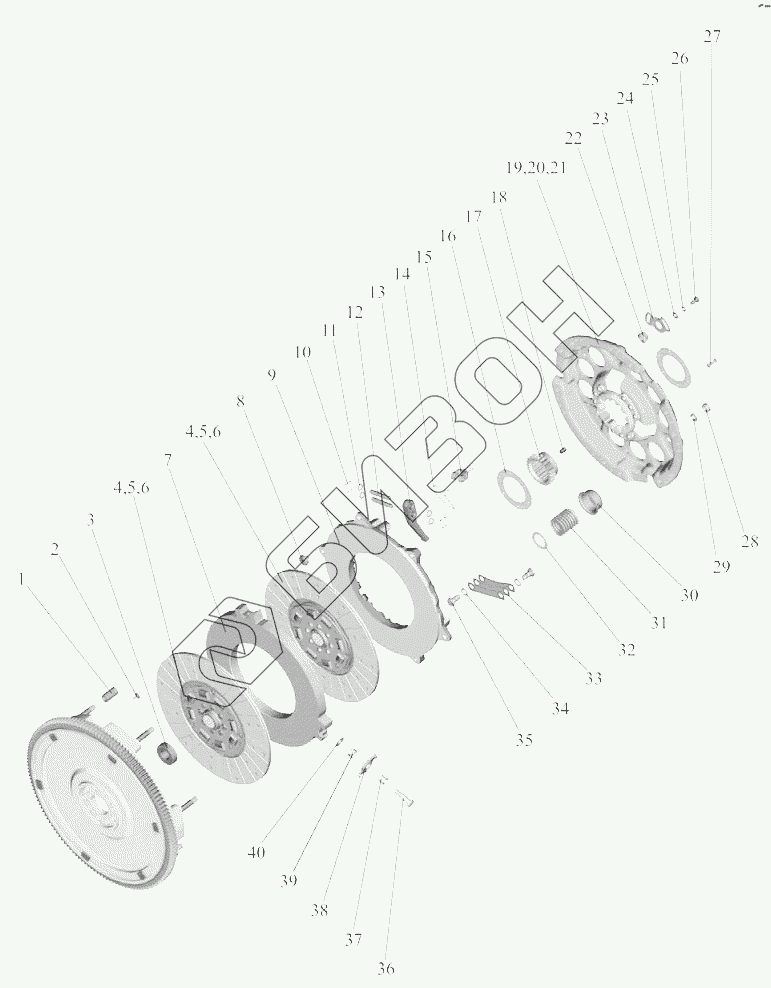

Графический каталог запасных частей к технике: МТЗ-1221 (2009). Сцепление
/7.gif)
85-1601090-B
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1520-1601085 | 1520-1601085 | Диск средний в сборе |
Загрузка ...
|
|
| 260-1005009 | 260-1005009 | Установка сцепления |
Загрузка ...
|
|
| 1522-1601120 | 1522-1601120 | Диск опорный |
Загрузка ...
|
|
| 85-1601090-B | 85-1601090-B | Диск сцепления |
Загрузка ...
|
|
| 1 | 70-1601074 | Втулка |
Загрузка ...
|
|
| 2 | 142-1601316 | Сухарь |
Загрузка ...
|
|
| 3 | 180205K1C17 | Подшипник |
Загрузка ...
|
|
| 4 | 85-1601130-01 | Диск ведомый (с безасбестовыми накладками) |
Загрузка ...
|
|
| 5 | 70-1601138-01 | Накладка фрикционная |
Загрузка ...
|
|
| 6 | 2-4х8.32 | Заклепка |
Загрузка ...
|
|
| 7 | 1520-1601092 | Диск средний |
Загрузка ...
|
|
| 8 | 1520-1601123 | Упор |
Загрузка ...
|
|
| 9 | 85-1601093-Б | Диск нажимной |
Загрузка ...
|
|
| 10 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 11 | 85-1601108 | Шайба |
Загрузка ...
|
|
| 12 | 85-1601096 | Палец |
Загрузка ...
|
|
| 13 | 85-1601094 | Рычаг отжимной |
Загрузка ...
|
|
| 14 | 85-1601083 | Пружина |
Загрузка ...
|
|
| 15 | 85-1601097 | Вилка |
Загрузка ...
|
|
| 16 | 1522-1601062 | Шайба |
Загрузка ...
|
|
| 17 | 70-1601053 | Втулка |
Загрузка ...
|
|
| 18 | 70-1601091 | Демпфер |
Загрузка ...
|
|
| 19 | 8x22.01 | Заклепка |
Загрузка ...
|
|
| 20 | 1522-1601051 | Ступица |
Загрузка ...
|
|
| 21 | 1522-1601125 | Диск опорный |
Загрузка ...
|
|
| 22 | 85-1601109-A | Гайка регулировочная |
Загрузка ...
|
|
| 23 | 85-1601086 | Шайба стопорная |
Загрузка ...
|
|
| 24 | C8.01.019 | Шайба |
Загрузка ...
|
|
| 25 | 8Т | Шайба |
Загрузка ...
|
|
| 26 | M8x16 | Болт |
Загрузка ...
|
|
| 27 | 6х30.01 | Заклепка |
Загрузка ...
|
|
| 28 | M12x1,25 | Гайка |
Загрузка ...
|
|
| 29 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 30 | 85-1601072-Б | Стакан |
Загрузка ...
|
|
| 31 | 85-1601115 | Пружина |
Загрузка ...
|
|
| 32 | 85-1601118-Б | Шайба изолирующая |
Загрузка ...
|
|
| 33 | 85-1601124 | Пластина |
Загрузка ...
|
|
| 34 | 85-1601121 | Шайба |
Загрузка ...
|
|
| 35 | 85-1601126 | Болт |
Загрузка ...
|
|
| 36 | 142-1601306 | Ось отжимного рычага |
Загрузка ...
|
|
| 37 | 142-1601088 | Втулка |
Загрузка ...
|
|
| 38 | 142-1601087-Б | Рычаг отжимной |
Загрузка ...
|
|
| 39 | 142-1601314-Б | Пружина |
Загрузка ...
|
|
| 40 | 142-1601089 | Шайба стопорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
