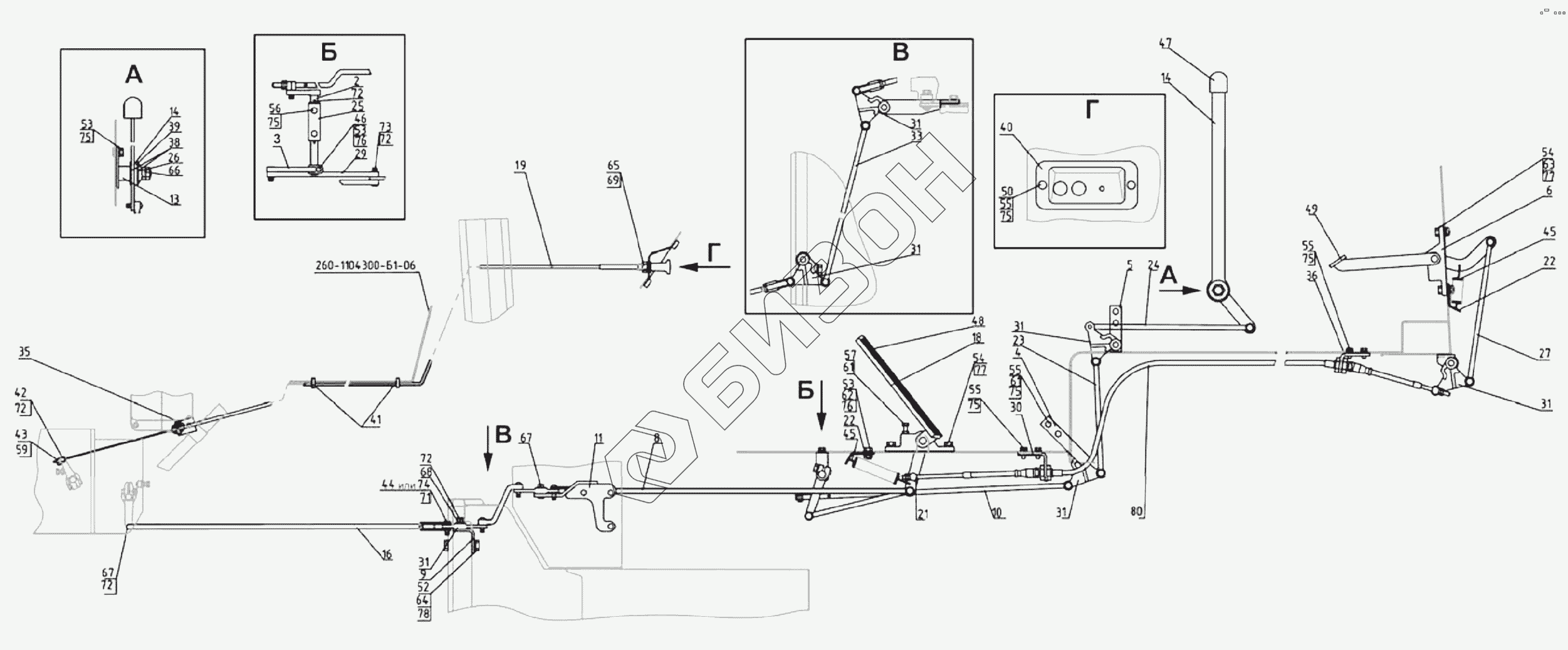

Графический каталог запасных частей к технике: МТЗ-1221 (2009). Управление подачей топлива (реверс)
/1.gif)
2
3
4
5
6
8
9
10
11
13
14
14
16
16
16
18
19
21
22
22
23
24
25
26
27
29
30
31
31
31
31
31
31
33
35
36
38
39
40
41
42
43
44
45
45
46
47
48
49
50
52
53
53
53
54
54
55
55
55
55
56
57
59
61
61
62
63
64
65
66
67
67
68
69
71
72
72
72
72
72
73
74
75
75
75
75
75
75
76
77
77
78
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 80В-1108360 | Вал |
Загрузка ...
|
|
| 3 | 80В-1108365 | Рычаг |
Загрузка ...
|
|
| 4 | 80В-1108370 | Кронштейн |
Загрузка ...
|
|
| 5 | 80В-1108380 | Кронштейн |
Загрузка ...
|
|
| 6 | 80В-1108390 | Педаль |
Загрузка ...
|
|
| 8 | 80В-1108525-01 | Тяга |
Загрузка ...
|
|
| 9 | 800-1108530-А | Кронштейн |
Загрузка ...
|
|
| 10 | 80В-1108535 | Тяга |
Загрузка ...
|
|
| 11 | 80В-1108545 | Кронштейн |
Загрузка ...
|
|
| 13 | 1221-1108105 | Кронштейн |
Загрузка ...
|
|
| 14 | 1221-1108350 | Рукоятка |
Загрузка ...
|
|
| 16 | 1221-1108640 | Тяга |
Загрузка ...
|
|
| 16 | 1221-1108740 | Тяга |
Загрузка ...
|
|
| 18 | 1521-1108510 | Педаль |
Загрузка ...
|
|
| 19 | 80-1108630-А-02 | Трос |
Загрузка ...
|
|
| 21 | 80В-1108317 | Бонка |
Загрузка ...
|
|
| 22 | 80В-1108341 | Кронштейн |
Загрузка ...
|
|
| 23 | 80В-1108343 | Тяга |
Загрузка ...
|
|
| 24 | 80В-1108344 | Тяга |
Загрузка ...
|
|
| 25 | 80В-1108346 | Кронштейн |
Загрузка ...
|
|
| 26 | 80В-1108347 | Пружина тарельчатая |
Загрузка ...
|
|
| 27 | 80В-1108394 | Тяга |
Загрузка ...
|
|
| 29 | 80В-1108503 | Тяга |
Загрузка ...
|
|
| 30 | 80В-1108504-01 | Кронштейн |
Загрузка ...
|
|
| 31 | 80В-1108506 | Рычаг |
Загрузка ...
|
|
| 33 | 1220-1108344-А | Тяга |
Загрузка ...
|
|
| 35 | 2522-1108026 | Кронштейн |
Загрузка ...
|
|
| 36 | 1221-1108507 | Кронштейн |
Загрузка ...
|
|
| 38 | 80-1108028 | Шайба |
Загрузка ...
|
|
| 39 | 80-1108178 | Шайба фрикционная |
Загрузка ...
|
|
| 40 | 80-1024211 | Щиток |
Загрузка ...
|
|
| 41 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 42 | 80-1108317 | Бонка |
Загрузка ...
|
|
| 43 | 70-1310441 | Фиксатор |
Загрузка ...
|
|
| 44 | 70-1601109-01 | Палец |
Загрузка ...
|
|
| 45 | 70-4803019 | Пружина |
Загрузка ...
|
|
| 46 | 50-1108044 | Шпонка |
Загрузка ...
|
|
| 47 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 48 | А13.36.001 | Чехол |
Загрузка ...
|
|
| 49 | А13.38.002 | Накладка |
Загрузка ...
|
|
| 50 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 52 | М12x75 | Болт |
Загрузка ...
|
|
| 53 | М8х25 | Болт |
Загрузка ...
|
|
| 54 | М10x25 | Болт |
Загрузка ...
|
|
| 55 | М6х12 | Винт |
Загрузка ...
|
|
| 56 | М6х20 | Винт |
Загрузка ...
|
|
| 57 | М6х30 | Болт |
Загрузка ...
|
|
| 59 | ВМ4х10 | Винт |
Загрузка ...
|
|
| 61 | М6 | Гайка |
Загрузка ...
|
|
| 62 | М8 | Гайка |
Загрузка ...
|
|
| 63 | ГайкаМ10 | Гайка |
Загрузка ...
|
|
| 64 | М12 | Гайка |
Загрузка ...
|
|
| 65 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 66 | М14х1,5 | Гайка |
Загрузка ...
|
|
| 67 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 68 | ШЧ10 | Шайба |
Загрузка ...
|
|
| 69 | ШЧ12 | Шайба |
Загрузка ...
|
|
| 71 | 2х12 | Шплинт |
Загрузка ...
|
|
| 72 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 73 | 8х30 | Палец |
Загрузка ...
|
|
| 74 | 6х22 | Палец |
Загрузка ...
|
|
| 75 | ШП6 | Шайба |
Загрузка ...
|
|
| 76 | ШП8 | Шайба |
Загрузка ...
|
|
| 77 | ШП10 | Шайба |
Загрузка ...
|
|
| 78 | ШП12 | Шайба |
Загрузка ...
|
|
| 80 | 80В-1108300-А-02 | Трос |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
