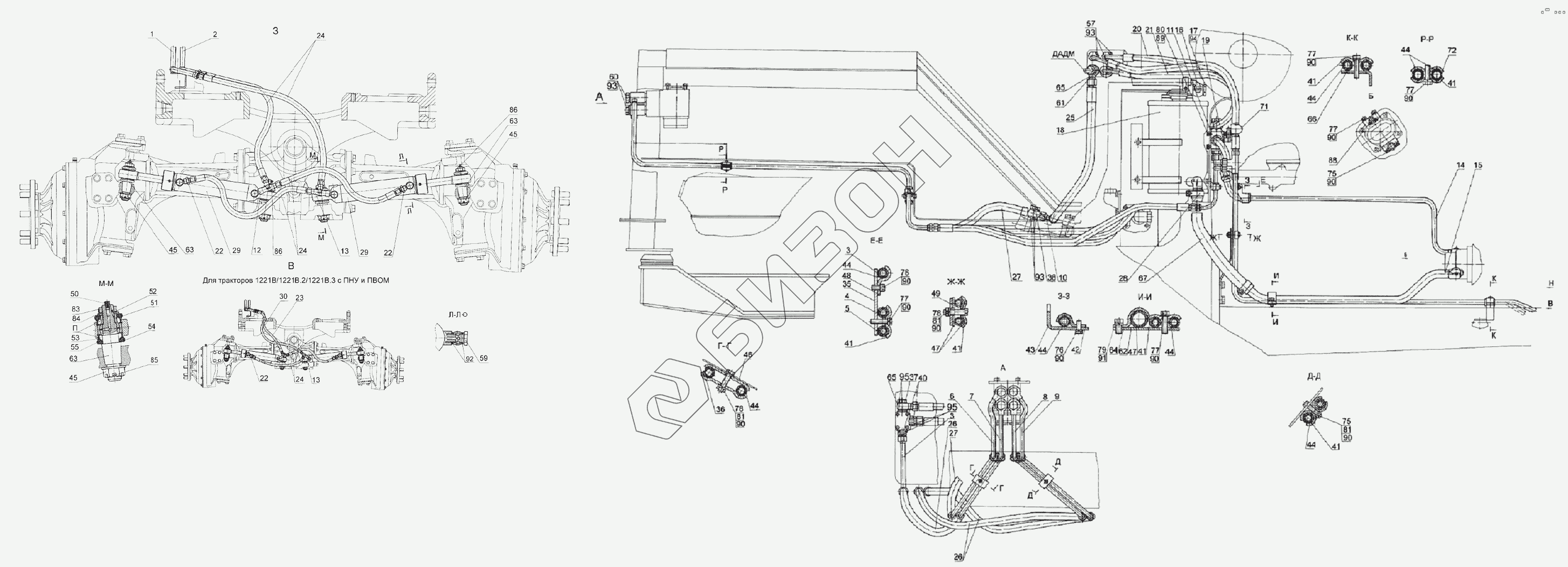

Графический каталог запасных частей к технике: МТЗ-1221 (2009). Управление рулевое гидрообъемное (реверс)
/53.gif)
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
22
24
24
24
25
26
26
27
27
28
29
29
30
35
36
36
37
40
41
41
41
41
41
41
42
43
44
44
44
44
44
44
44
45
45
45
46
47
47
48
49
50
51
52
53
54
55
57
59
60
61
62
63
63
63
64
65
65
66
67
71
72
75
75
76
76
77
77
77
77
77
78
78
79
80
81
81
81
83
84
85
86
86
88
89
91
92
92
93
93
93
94
95
95
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1221В-3400010-Б | 1221В-3400010-Б | Управление рулевое гидрообъемное |
Загрузка ...
|
|
| 1 | 1221В-3407040 | Маслопровод |
Загрузка ...
|
|
| 2 | 1221В-3407050 | Маслопровод |
Загрузка ...
|
|
| 3 | 1221В-3407060-Б | Маслопровод |
Загрузка ...
|
|
| 4 | 1221В-3407070 | Маслопровод |
Загрузка ...
|
|
| 5 | 1221В-3407070-01 | Маслопровод |
Загрузка ...
|
|
| 6 | 1221В-3407090 | Маслопровод |
Загрузка ...
|
|
| 7 | 1221В-3407100 | Маслопровод |
Загрузка ...
|
|
| 8 | 1221В-3407110 | Маслопровод |
Загрузка ...
|
|
| 9 | 1221В-3407120 | Маслопровод |
Загрузка ...
|
|
| 10 | 1221В-3407130 | Маслопровод |
Загрузка ...
|
|
| 11 | 1221В-3407150-А | Кран |
Загрузка ...
|
|
| 12 | 1221-3407010-Б | Тройник |
Загрузка ...
|
|
| 13 | 1221-3407010-Б-01 | Тройник |
Загрузка ...
|
|
| 14 | 1220-3407020 | Маслопровод |
Загрузка ...
|
|
| 15 | 1221-3407030 | Маслопровод |
Загрузка ...
|
|
| 16 | 1221-3407130 | Маслопровод |
Загрузка ...
|
|
| 17 | 1221-3407140 | Клапан |
Загрузка ...
|
|
| 18 | 1221-3407200 | Маслобак |
Загрузка ...
|
|
| 19 | 1522В-3407100-06 | Рукав высокого давления |
Загрузка ...
|
|
| 20 | 680-4607140-11 | Рукав высокого давления |
Загрузка ...
|
|
| 21 | 1522В-3407100-08 | Рукав высокого давления |
Загрузка ...
|
|
| 22 | 952-3407020 | Переходник |
Загрузка ...
|
|
| 24 | 952-3407100-12 | Рукав высокого давления |
Загрузка ...
|
|
| 25 | Н.036.83.040 | Рукав высокого давления |
Загрузка ...
|
|
| 26 | Н.036.83.090 | Рукав высокого давления |
Загрузка ...
|
|
| 27 | Н.036.83.140 | Рукав высокого давления |
Загрузка ...
|
|
| 28 | ХС-31 | Хомут |
Загрузка ...
|
|
| 29 | Ц50-3405215-А | Гидроцилиндр |
Загрузка ...
|
|
| 30 | 952-3407100-02 | Рукав высокого давления |
Загрузка ...
|
|
| 35 | 1221В-3407013 | Кронштейн |
Загрузка ...
|
|
| 36 | 40-4607029-А | Планка |
Загрузка ...
|
|
| 37 | 40-4607032 | Болт |
Загрузка ...
|
|
| 40 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 41 | 70-3407146 | Планка |
Загрузка ...
|
|
| 42 | 70-3407163 | Скоба |
Загрузка ...
|
|
| 43 | 70-3407164 | Кронштейн |
Загрузка ...
|
|
| 44 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 45 | 70-4605316 | Гайка упорная |
Загрузка ...
|
|
| 46 | 70-4607156 | Планка |
Загрузка ...
|
|
| 47 | 70-4607158 | Прокладка |
Загрузка ...
|
|
| 48 | 70-6804011 | Держатель |
Загрузка ...
|
|
| 49 | 80В-3407012 | Кронштейн |
Загрузка ...
|
|
| 50 | Ф80-3405112 | Штуцер |
Загрузка ...
|
|
| 51 | Ф80-3405102-В | Втулка |
Загрузка ...
|
|
| 52 | Ф80-3405103 | Шайба стопорная |
Загрузка ...
|
|
| 53 | Ф80-3405107 | Втулка сферическая |
Загрузка ...
|
|
| 54 | Ф80-3405108 | Чашка уплотнительная |
Загрузка ...
|
|
| 55 | Ф80-3405109 | Уплотнитель |
Загрузка ...
|
|
| 57 | Ф80-3407134 | Штуцер |
Загрузка ...
|
|
| 59 | Ф80-3407201 | Болт |
Загрузка ...
|
|
| 60 | 85-3407105-01 | Болт |
Загрузка ...
|
|
| 61 | 85-3407105-02 | Болт |
Загрузка ...
|
|
| 62 | 85-3407107 | Планка |
Загрузка ...
|
|
| 63 | 102-3405103 | Палец |
Загрузка ...
|
|
| 64 | 102-3407014 | Скоба |
Загрузка ...
|
|
| 65 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 66 | 1221-3407101 | Кронштейн |
Загрузка ...
|
|
| 67 | 1321-3407018-01 | Шланг |
Загрузка ...
|
|
| 71 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 72 | 70-3407144 | Планка |
Загрузка ...
|
|
| 75 | М8-6gх45.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 76 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 77 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 78 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 79 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 80 | М6-6gх14.88.35.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 81 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 83 | М20х1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 84 | С20.01.019 | Шайба |
Загрузка ...
|
|
| 85 | 4x36.019 | Шплинт |
Загрузка ...
|
|
| 86 | 1.1.Ц9.хр | Масленка |
Загрузка ...
|
|
| 88 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 89 | 6Т | Шайба |
Загрузка ...
|
|
| 91 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 92 | Ф80-3407114 | Шайба |
Загрузка ...
|
|
| 92 | РМ3/8 | Шайба |
Загрузка ...
|
|
| 93 | Ф80-3407157 | Шайба |
Загрузка ...
|
|
| 93 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 94 | 40-4607033-А-01 | Шайба |
Загрузка ...
|
|
| 94 | РМ24 | Шайба |
Загрузка ...
|
|
| 95 | 40-4607038-А-01 | Шайба |
Загрузка ...
|
|
| 95 | РМ1/2 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
