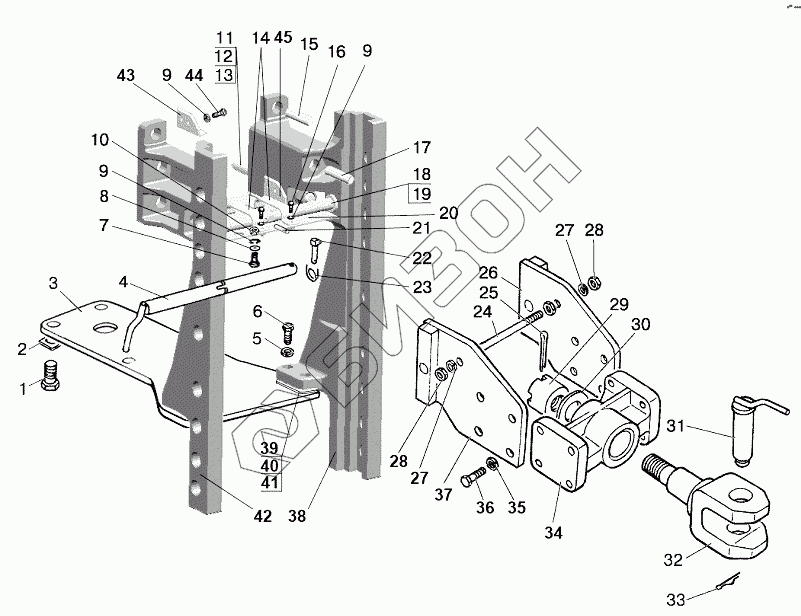

Графический каталог запасных частей к технике: МТЗ-1221 (2009). Устройство прицепное. Тягово-сцепное устройство
/44.gif)
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1322-2707210 | 1322-2707210 | Тягово-сцепное устройство |
Загрузка ...
|
|
| 1 | 1321-2707014 | Болт |
Загрузка ...
|
|
| 2 | 1222-2707137 | Пластина |
Загрузка ...
|
|
| 3 | 1321-2707011-Б | Плита |
Загрузка ...
|
|
| 4 | 1321-2707030 | Палец |
Загрузка ...
|
|
| 5 | 16ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 6 | 1220-4605506 | Болт |
Загрузка ...
|
|
| 7 | М6-6gх18.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 9 | 6Т | Шайба |
Загрузка ...
|
|
| 10 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | 921-2707068-02 | Шпилька |
Загрузка ...
|
|
| 12 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 13 | 20ОТ | Шайба |
Загрузка ...
|
|
| 14 | 1321-2707083-Б | Скоба |
Загрузка ...
|
|
| 15 | 921-2707068 | Шпилька |
Загрузка ...
|
|
| 16 | М6-6gх12.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | 921-2707068-03 | Шпилька |
Загрузка ...
|
|
| 18 | 1322-2707274 | Стяжка |
Загрузка ...
|
|
| 19 | 1322-2707211 | Втулка |
Загрузка ...
|
|
| 20 | 1322-2707280 | Щиток в сборе |
Загрузка ...
|
|
| 21 | А.6х30.65Г | Штифт |
Загрузка ...
|
|
| 22 | А61.05.005 | Чека |
Загрузка ...
|
|
| 23 | А61.05.004 | Кольцо |
Загрузка ...
|
|
| 24 | 1522-2707244 | Стяжка |
Загрузка ...
|
|
| 25 | 6,3x63.019 | Шплинт |
Загрузка ...
|
|
| 26 | 1321-2707070-Б-01 | Пластина |
Загрузка ...
|
|
| 27 | 16ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 28 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 29 | 1522-2707243 | Гайка |
Загрузка ...
|
|
| 30 | 1522-2707242 | Шайба |
Загрузка ...
|
|
| 31 | 1522-2707079-А | Шкворень |
Загрузка ...
|
|
| 32 | 1321-2707052 | Вилка |
Загрузка ...
|
|
| 33 | А61.07.001-А | Шплинт |
Загрузка ...
|
|
| 34 | 1321-2707051-Б | Кронштейн |
Загрузка ...
|
|
| 35 | 20ОТ | Шайба |
Загрузка ...
|
|
| 36 | 680-2707024 | Болт |
Загрузка ...
|
|
| 37 | 1321-2707070-Б | Пластина |
Загрузка ...
|
|
| 38 | 1322-2707261 | Боковина |
Загрузка ...
|
|
| 39 | 900-2707135 | Пластина |
Загрузка ...
|
|
| 40 | 900-2707135-01 | Пластина |
Загрузка ...
|
|
| 41 | 900-2707135-02 | Пластина |
Загрузка ...
|
|
| 42 | 1322-2707261-01 | Боковина |
Загрузка ...
|
|
| 43 | 1322-2707262-01 | Кронштейн |
Загрузка ...
|
|
| 44 | М6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 45 | 1322-2707262 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
