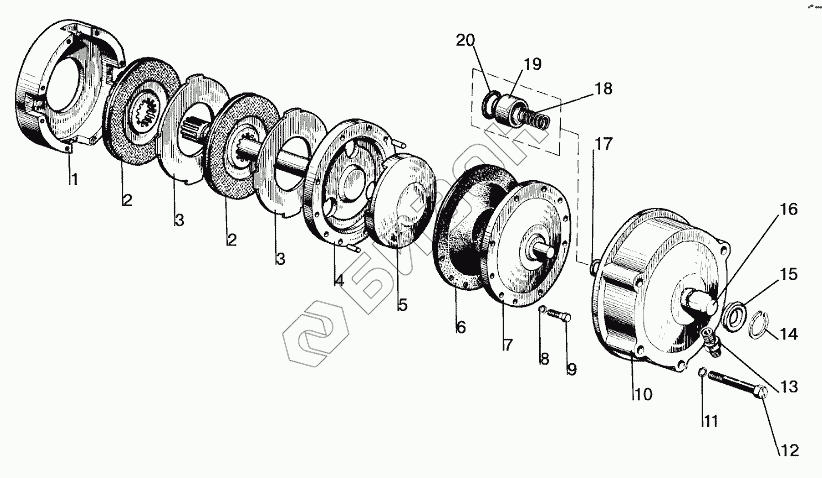

Графический каталог запасных частей к технике: МТЗ-1221 (2009). Задний мост. Механизм блокировки дифференциала

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
3
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
70-2409010-Б-01 70-2409010-Б-01 Муфта блокировки
Загрузка ...
82P-2409050 82P-2409050 Переходник
Загрузка ...
70-2409010-Б 70-2409010-Б Муфта блокировочная в сборе
Загрузка ...
1 70-2409015-A Корпус муфты
Загрузка ...
2 70-3502040-01 Диск
Загрузка ...
2 70-3502040-04 Диск тормозной
Загрузка ...
3 70-2409028 Диск отжимной
Загрузка ...
4 70-2409020 Вал блокировочный
Загрузка ...
4 70-2409020-01 Вал блокировочный
Загрузка ...
5 70-2409018 Диск нажимной
Загрузка ...
6 70-2409021 Диафрагма
Загрузка ...
7 70-2409030-Б Крышка диафрагмы
Загрузка ...
8 ШП8 Шайба
Загрузка ...
9 M8x40 Болт
Загрузка ...
10 70-2409035-A6 Кожух
Загрузка ...
11 ШП12 Шайба
Загрузка ...
12 M12x200 Болт
Загрузка ...
12 1522-2409034 Болт
Загрузка ...
13 70-2409037 Штуцер
Загрузка ...
14 С40 Кольцо
Загрузка ...
15 82P-2409036A Уплотнитель
Загрузка ...
16 70-2409026-Б Переходник
Загрузка ...
17 020-025-30-1-4 Кольцо
Загрузка ...
18 54-06-448-A Пружина
Загрузка ...
19 70-2409027-A Втулка
Загрузка ...
20 70-2409033-Б Кольцо
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
