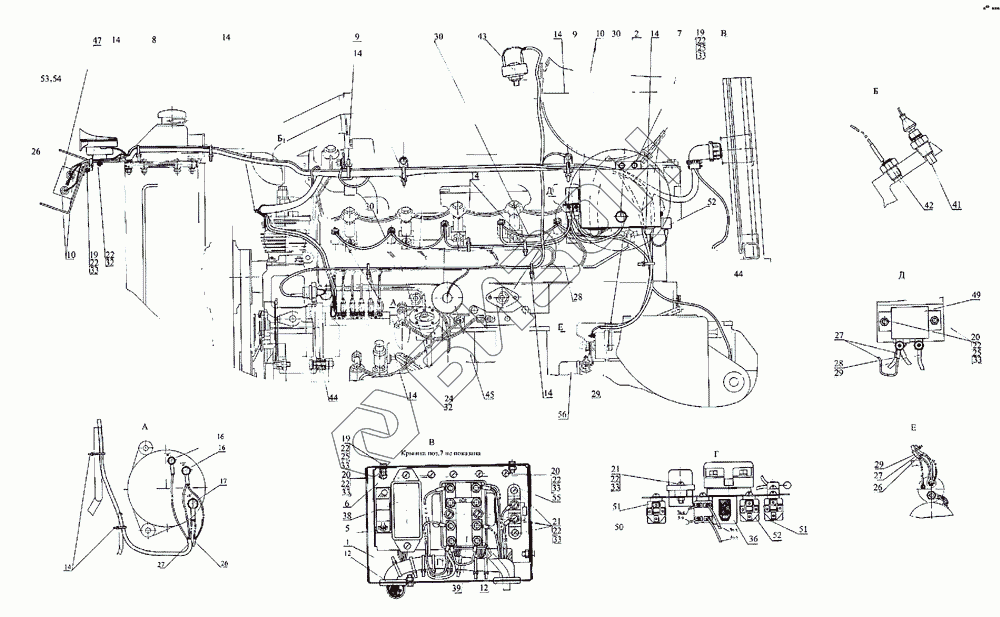

Графический каталог запасных частей к технике: МТЗ-1222/1523. Электрооборудование по дизелю
1
2
5
6
7
8
9
9
10
10
12
12
14
14
14
14
14
14
14
14
16
16
17
17
19
19
19
20
20
20
21
21
22
22
22
22
22
22
22
22
22
24
25
25
25
26
26
26
27
27
28
28
29
29
29
30
30
30
32
32
33
33
33
33
33
33
33
33
36
38
39
41
42
43
44
44
45
47
49
50
51
51
52
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1522-3747010 | Коробка |
Загрузка ...
|
|
| 2 | 80-3805065 | Винт |
Загрузка ...
|
|
| 5 | 2022-3722011 | Табличка |
Загрузка ...
|
|
| 6 | 1522-3747011 | Панель |
Загрузка ...
|
|
| 7 | 1522-3747013 | Крышка |
Загрузка ...
|
|
| 8 | 1221-3759011 | Кронштейн |
Загрузка ...
|
|
| 9 | 80-3723016 | Кронштейн |
Загрузка ...
|
|
| 10 | 70-3723035 | Наконечник |
Загрузка ...
|
|
| 11 | 80-3723041 | Кронштейн |
Загрузка ...
|
|
| 12 | 70-3723042-02 | Втулка |
Загрузка ...
|
|
| 14 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 16 | М2-14.13.238 | Чехол |
Загрузка ...
|
|
| 17 | 54.24.445-Б | Наконечник |
Загрузка ...
|
|
| 19 | M6-6gx14.88.35.019ГОСТ7798-70 | Болт |
Загрузка ...
|
|
| 20 | B.M6-6gx10.58.019ГОСТ17473-80 | Винт |
Загрузка ...
|
|
| 21 | B.M6-6gx20.58.019ГОСТ17473-80 | Винт |
Загрузка ...
|
|
| 22 | М6-6Н.6.019ГОСТ5915-70 | Гайка |
Загрузка ...
|
|
| 24 | М5-6Н.6.019ГОСТ5927-70 | Гайка |
Загрузка ...
|
|
| 25 | С6.01.019ГОСТ11371-78 | Шайба |
Загрузка ...
|
|
| 26 | 80-3724345-ВГОСТ23544-84 | Жгут |
Загрузка ...
|
|
| 27 | 1222-3724360-БГОСТ23544-84 | Жгут |
Загрузка ...
|
|
| 28 | 1221-3724380-А | Жгут |
Загрузка ...
|
|
| 29 | 80-3724381ГОСТ23544-84 | Провод |
Загрузка ...
|
|
| 30 | 1221-3724383ГОСТ23544-84 | Провод |
Загрузка ...
|
|
| 32 | 5ТОСТ37.001.115-75 | Шайба |
Загрузка ...
|
|
| 33 | 6ТОСТ37.001.115-75 | Шайба |
Загрузка ...
|
|
| 36 | 3741.10 | Блок свечей накаливания |
Загрузка ...
|
|
| 38 | 3722.20 | Блок предохранителей |
Загрузка ...
|
|
| 39 | 3722.40 | Блок предохранителей (БП-11) |
Загрузка ...
|
|
| 41 | 3828.10 | Датчик указателя температуры (ДУТЖ-02) |
Загрузка ...
|
|
| 42 | 3844.10 | Датчик аварийной температуры |
Загрузка ...
|
|
| 43 | 3845.10 | Датчик засоренности воздухоочистителя (ДСФ-65) |
Загрузка ...
|
|
| 44 | 3829.15 | Датчик аварийного давления Масла (ДАДМ-03) |
Загрузка ...
|
|
| 45 | 3829.10 | Датчик давления масла в двигателе (ДД-6М) |
Загрузка ...
|
|
| 47 | 3759.10 | Преобразователь напряжения |
Загрузка ...
|
|
| 49 | 3747.35 | Реле свечей накаливания |
Загрузка ...
|
|
| 50 | 3747.25 | Реле стартера |
Загрузка ...
|
|
| 51 | 3747.50 | Реле на замыкание |
Загрузка ...
|
|
| 52 | 3747.40 | Реле на размыкание |
Загрузка ...
|
|
| 53 | 3721.15 | Сигнал звуковой рупорный низкотональный |
Загрузка ...
|
|
| 54 | 3721.20 | Сигнал звуковой рупорный высокотональный |
Загрузка ...
|
|
| 55 | 3741.25 | Сопротивление добавочное генератора |
Загрузка ...
|
|
| 56 | 3708.20 | Стартер 24В, 5,5 кВт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
