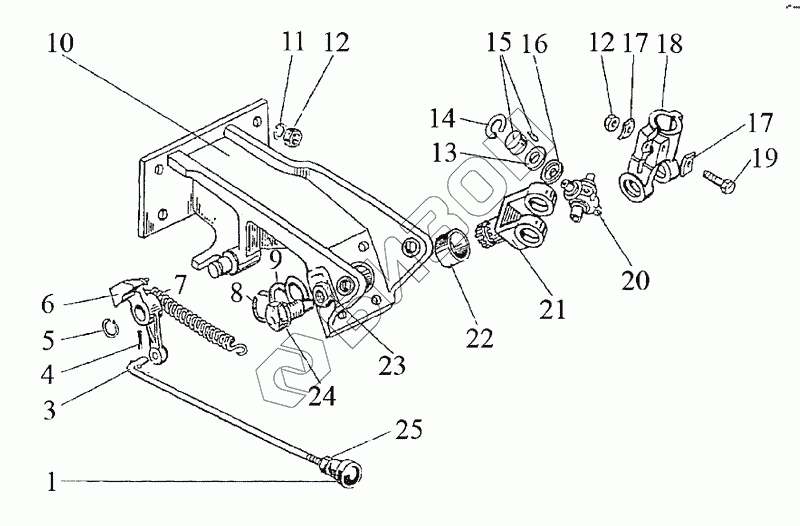

Графический каталог запасных частей к технике: МТЗ-1222/1523. Колонка рулевая
1
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 70-4803060 | Рукоятка |
Загрузка ...
|
|
| 3 | 822-3401001 | Тяга |
Загрузка ...
|
|
| 4 | 2,0x12 | Шплинт |
Загрузка ...
|
|
| 5 | С18 | Кольцо |
Загрузка ...
|
|
| 6 | 85-3401014-01 | Фиксатор |
Загрузка ...
|
|
| 7 | 50-1310158-Б | Пружина |
Загрузка ...
|
|
| 8 | С20 | Кольцо |
Загрузка ...
|
|
| 9 | 80-3401019 | Шайба |
Загрузка ...
|
|
| 10 | 822-3401120 | Кронштейн |
Загрузка ...
|
|
| 11 | ШП10 | Шайба |
Загрузка ...
|
|
| 12 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 13 | 50-3401064 | Сальник |
Загрузка ...
|
|
| 14 | С19 | Кольцо |
Загрузка ...
|
|
| 15 | 904700УС17 | Подшипник |
Загрузка ...
|
|
| 16 | 50-3401063 | Обойма |
Загрузка ...
|
|
| 17 | 80-3401013 | Шайба |
Загрузка ...
|
|
| 18 | 50-3401061-А | Вилка |
Загрузка ...
|
|
| 19 | ГОСТ7795-70 | Болт M12-6gx100.88.35.019 |
Загрузка ...
|
|
| 20 | 50-3401062 | Крестовина |
Загрузка ...
|
|
| 21 | 85-3401156-Б | Вилка (ОSРВ-100) |
Загрузка ...
|
|
| 22 | 85-3401016 | Втулка |
Загрузка ...
|
|
| 23 | ГОСТ15522-70 | Гайка М20х1,5-6Н.6.019 |
Загрузка ...
|
|
| 24 | 80-3401089 | Винт |
Загрузка ...
|
|
| 25 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
