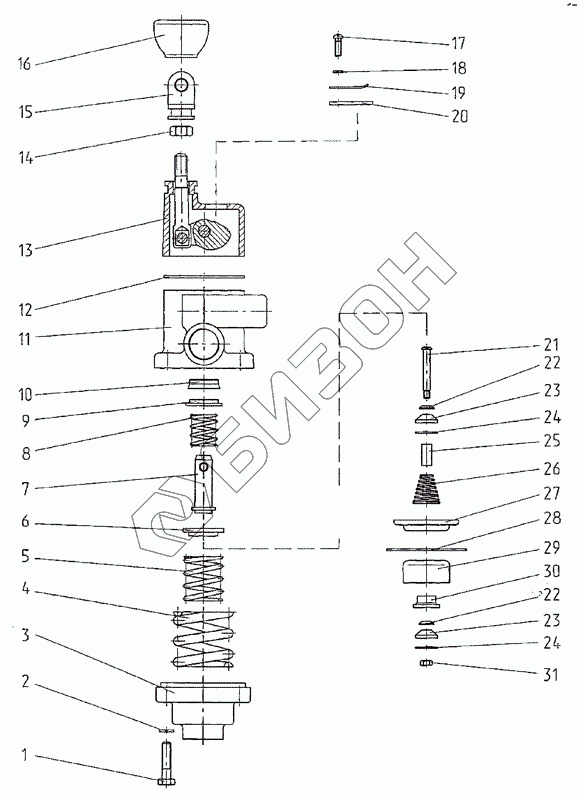

Графический каталог запасных частей к технике: МТЗ-1222/1523. Кран тормозной
А29.351.4010-02
80-3514010-02
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
26
27
28
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А29.351.4010-02 | А29.351.4010-02 | Кран тормозной |
Загрузка ...
|
|
| 80-3514010-02 | 80-3514010-02 | Кран тормозной |
Загрузка ...
|
|
| 1 | М6х25 | Винт |
Загрузка ...
|
|
| 2 | 6Т | Шайба |
Загрузка ...
|
|
| 3 | 80-3514083 | Крышка |
Загрузка ...
|
|
| 4 | 80-3514012 | Пружина |
Загрузка ...
|
|
| 5 | 80-3514014 | Пружина |
Загрузка ...
|
|
| 6 | ШКЯМ188.00.005 | Тарелка |
Загрузка ...
|
|
| 7 | ШКЯМ188.00.001 | Шток |
Загрузка ...
|
|
| 8 | ШКЯМ188.00.006 | Пружина |
Загрузка ...
|
|
| 9 | ШКЯМ188.00.003 | Кольцо |
Загрузка ...
|
|
| 10 | 80-3514062 | Манжета |
Загрузка ...
|
|
| 11 | 80-3514061 | Корпус |
Загрузка ...
|
|
| 12 | ШКЯМ188.00.002 | Прокладка |
Загрузка ...
|
|
| 13 | ШКЯМ188.01.000 | Крышка с тягой |
Загрузка ...
|
|
| 13 | ШКЯМ188.00.000 | Крышка с тягой |
Загрузка ...
|
|
| 14 | М8 | Гайка |
Загрузка ...
|
|
| 15 | 80-3514017 | Ушко |
Загрузка ...
|
|
| 16 | ШКЯМ251.00.016 | Чехол |
Загрузка ...
|
|
| 17 | ВМ4 | Винт |
Загрузка ...
|
|
| 18 | ШП4 | Шайба |
Загрузка ...
|
|
| 19 | 80-3514018 | Прижим |
Загрузка ...
|
|
| 20 | 80-3514019 | Клапан |
Загрузка ...
|
|
| 21 | 80-3514023 | Винт |
Загрузка ...
|
|
| 22 | 80-3514025 | Шайба |
Загрузка ...
|
|
| 23 | 80-3514028 | Клапан |
Загрузка ...
|
|
| 24 | 80-3514027 | Шайба |
Загрузка ...
|
|
| 25 | 80-3514022 | Трубка |
Загрузка ...
|
|
| 26 | 80-3514024 | Пружина |
Загрузка ...
|
|
| 27 | 80-3514042 | Тарелка пружины |
Загрузка ...
|
|
| 28 | 80-3514020 | Диафрагма в сборе |
Загрузка ...
|
|
| 28 | 80-3514044 | Диафрагма |
Загрузка ...
|
|
| 28 | 80-3514020-02 | Диафрагма |
Загрузка ...
|
|
| 29 | 80-3514041 | Стакан |
Загрузка ...
|
|
| 30 | 80-3514043 | Гильза |
Загрузка ...
|
|
| 31 | М4 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
