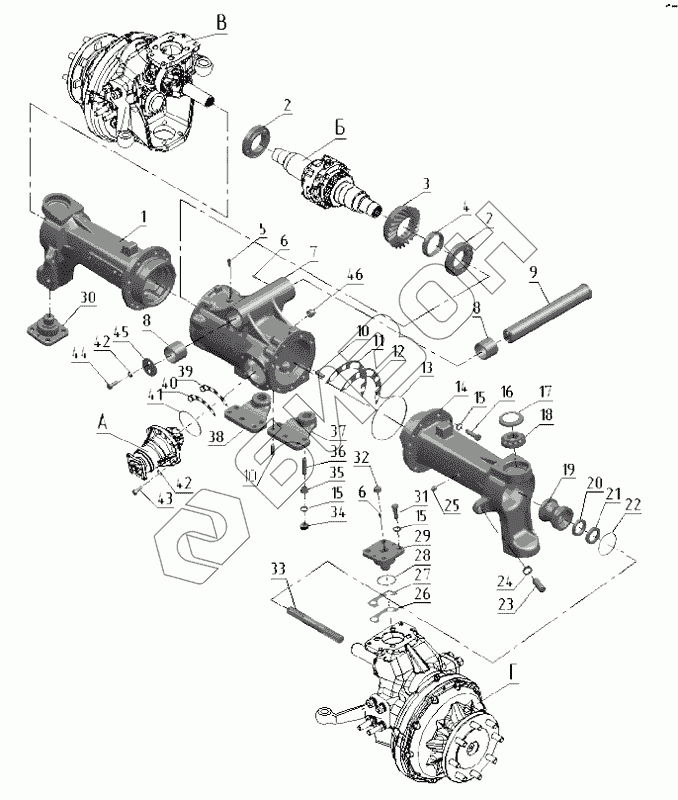

Графический каталог запасных частей к технике: МТЗ-1222/1523. Передний ведущий мост
1222-2300020-05
1222-2300020
1
2
2
3
4
5
6
6
7
8
8
9
10
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1222-2300020-05 | 1222-2300020-05 | Передний ведущий мост в сборе |
Загрузка ...
|
|
| 1222-2300020 | 1222-2300020 | Передний ведущий мост в сборе |
Загрузка ...
|
|
| 822-2308005-07 | 822-2308005-07 | Редуктор правый |
Загрузка ...
|
|
| 822-2308005-03 | 822-2308005-03 | Редуктор правый конечной передачи переднего ведущего моста |
Загрузка ...
|
|
| 822-2308005-06 | 822-2308005-06 | Редуктор левый |
Загрузка ...
|
|
| 52-2303010-Б-01 | 52-2303010-Б-01 | Дифференциал |
Загрузка ...
|
|
| 52-2302010 | 52-2302010 | Шестерня ведущая в сборе |
Загрузка ...
|
|
| 822-2308005-02 | 822-2308005-02 | Редуктор левый конечной передачи переднего ведущего моста |
Загрузка ...
|
|
| 1 | 822-2301051-01 | Рукав |
Загрузка ...
|
|
| 2 | 263212А | Подшипник |
Загрузка ...
|
|
| 3 | 52-2302019 | Шестерня ведомая |
Загрузка ...
|
|
| 4 | 52-2302038-А1 | Гайка |
Загрузка ...
|
|
| 5 | TSS0G-1/8 | Сапун |
Загрузка ...
|
|
| 6 | 1.3.Ц9.хр | Масленка |
Загрузка ...
|
|
| 7 | 1420-2301055 | Корпус |
Загрузка ...
|
|
| 8 | 40-3001022 | Втулка |
Загрузка ...
|
|
| 9 | 1222-3000012 | Ось качания |
Загрузка ...
|
|
| 10 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 11 | 52-2303027 | Прокладка регулировочная В = 0,5 мм (подбираются при регулировке подшипников) |
Загрузка ...
|
|
| 12 | 52-2303028 | Прокладка регулировочная В = 0,2 мм (подбираются при регулировке подшипников) |
Загрузка ...
|
|
| 13 | 150-155-36-1-4 | Кольцо |
Загрузка ...
|
|
| 14 | 822-2301053-01 | Рукав |
Загрузка ...
|
|
| 15 | 16ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 16 | M16x45 | Болт |
Загрузка ...
|
|
| 17 | 1520-2308039 | Стакан |
Загрузка ...
|
|
| 18 | 1027307А(31307) | Подшипник |
Загрузка ...
|
|
| 19 | 822-2308100 | Обойма |
Загрузка ...
|
|
| 20 | 1.2-38x58-1 | Манжета |
Загрузка ...
|
|
| 21 | 2.2-38x58-1 | Манжета |
Загрузка ...
|
|
| 22 | 075-080-30-1-4 | Кольцо |
Загрузка ...
|
|
| 23 | 1520-2308009 | Винт |
Загрузка ...
|
|
| 24 | 85-3407113 | Гайка |
Загрузка ...
|
|
| 25 | ПККГ3/8 | Пробка |
Загрузка ...
|
|
| 26 | 52-2302021 | Прокладка регулировочная В = 0,5 мм |
Загрузка ...
|
|
| 27 | 52-2302022 | Прокладка регулировочная В = 0,2 мм |
Загрузка ...
|
|
| 28 | 055-063-46-1-4 | Кольцо |
Загрузка ...
|
|
| 29 | 1520-2308037 | Ось |
Загрузка ...
|
|
| 30 | 1520-2308037-01 | Ось |
Загрузка ...
|
|
| 31 | M16x40 | Болт |
Загрузка ...
|
|
| 32 | 85-4607447 | Колпачок |
Загрузка ...
|
|
| 33 | 822-2308065-01 | Вал |
Загрузка ...
|
|
| 34 | M16 | Гайка |
Загрузка ...
|
|
| 35 | 1520-2308077 | Втулка |
Загрузка ...
|
|
| 36 | 1520-2308079 | Шпилька |
Загрузка ...
|
|
| 37 | 1222-2301021 | Кронштейн правый |
Загрузка ...
|
|
| 38 | 1222-2301022 | Кронштейн левый |
Загрузка ...
|
|
| 39 | 1520-2308042 | Прокладка регулировочная |
Загрузка ...
|
|
| 40 | 1520-2308042-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 41 | 089-095-36-1-4 | Кольцо |
Загрузка ...
|
|
| 42 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 43 | M12x30 | Болт |
Загрузка ...
|
|
| 44 | 72-2308018 | Болт |
Загрузка ...
|
|
| 45 | 72-2308031 | Шайба |
Загрузка ...
|
|
| 46 | ПККГ3/4 | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
