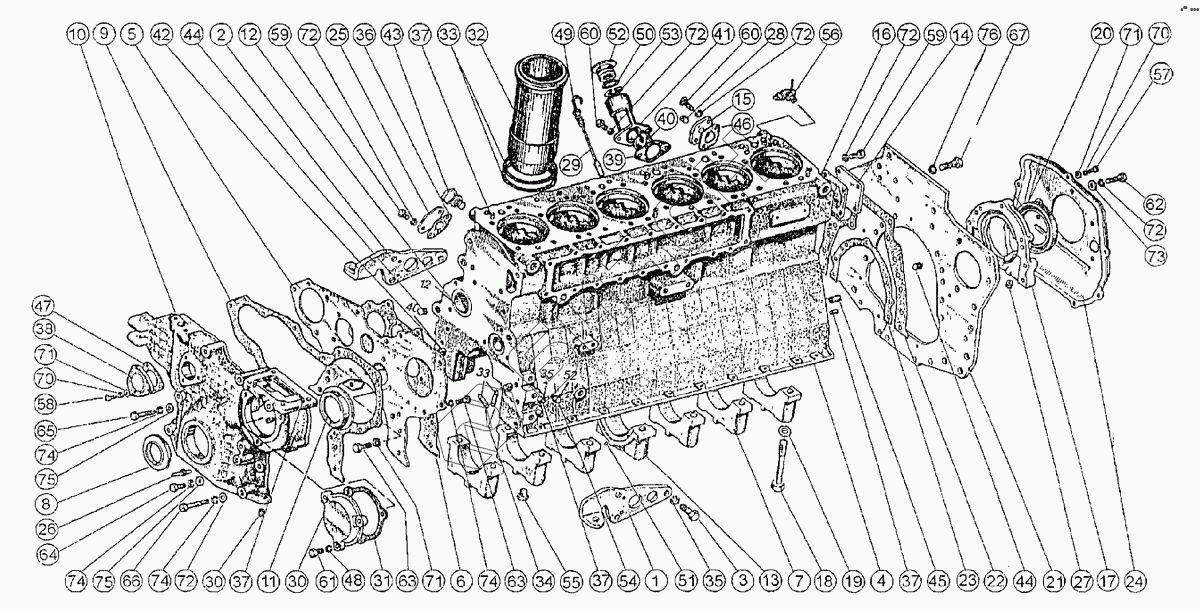

Графический каталог запасных частей к технике: МТЗ-1222/1523. Подвеска и блок цилиндров
260-1002010
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
29
30
30
31
32
33
33
34
35
35
36
37
37
37
37
38
39
40
40
41
42
43
44
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
59
60
60
61
62
63
63
64
65
66
67
70
70
71
71
71
72
72
72
72
72
72
73
74
74
74
74
75
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260-1002010 | 260-1002010 | Блок цилиндров в сборе |
Загрузка ...
|
|
| 260-1009020 | 260-1009020 | Масломер со стержнем и кольцом уплотнительным в сборе |
Загрузка ...
|
|
| 240-1002115 | 240-1002115 | Горловина с кольцом пружинным и патрубком в сборе |
Загрузка ...
|
|
| А19.01.100 | А19.01.100 | Крышка с пробкой и кольцом уплотнительным в сборе |
Загрузка ...
|
|
| 1 | 260-1001021 | Кронштейн левый |
Загрузка ...
|
|
| 2 | 260-1001022 | Кронштейн правый |
Загрузка ...
|
|
| 3 | 260-1001025 | Болт |
Загрузка ...
|
|
| 4 | 260-1002015 | Блок цилиндров |
Загрузка ...
|
|
| 5 | 260-1002030 | Щит распределения |
Загрузка ...
|
|
| 6 | 260-1002033 | Прокладка щита |
Загрузка ...
|
|
| 7 | 260-1002052 | Крышка подшипника |
Загрузка ...
|
|
| 8 | 260-1002055 | Манжета 65х90-10 |
Загрузка ...
|
|
| 9 | 260-1002064 | Прокладка крышки |
Загрузка ...
|
|
| 10 | 260-1002070 | Крышка распределения в сборе |
Загрузка ...
|
|
| 10 | 260-1002065 | Крышка распределения |
Загрузка ...
|
|
| 11 | 260-1002066 | Маслоотражатель |
Загрузка ...
|
|
| 12 | 260-1002069 | Втулка передняя |
Загрузка ...
|
|
| 13 | 260-1002072 | Крышка подшипника |
Загрузка ...
|
|
| 14 | 260-1002079 | Крышка |
Загрузка ...
|
|
| 15 | 260.5-1002080-01 | Фланец |
Загрузка ...
|
|
| 16 | 260-1002083-А | Прокладка |
Загрузка ...
|
|
| 17 | 260-1002141 | Крышка уплотнения |
Загрузка ...
|
|
| 17 | 260-1002150 | Крышка уплотнения с манжетой и вставкой в сборе |
Загрузка ...
|
|
| 18 | 260-1002159 | Болт подшипника |
Загрузка ...
|
|
| 19 | 260-1002161 | Шайба |
Загрузка ...
|
|
| 20 | 260-1002305 | Манжета 110х135-12 |
Загрузка ...
|
|
| 21 | 260-1002313 | Лист задний |
Загрузка ...
|
|
| 22 | 260-1002314 | Прокладка листа |
Загрузка ...
|
|
| 23 | 260-1002315 | Прокладка крышки |
Загрузка ...
|
|
| 24 | 260-1002316 | Крышка |
Загрузка ...
|
|
| 25 | 260-1002317 | Заглушка |
Загрузка ...
|
|
| 26 | 260-1002318 | Штифт установочный |
Загрузка ...
|
|
| 27 | 260-1002324 | Вставка |
Загрузка ...
|
|
| 29 | 260-1009050 | Стержень масломера |
Загрузка ...
|
|
| 30 | 260-1111206 | Крышка |
Загрузка ...
|
|
| 31 | 260-1111207 | Прокладка |
Загрузка ...
|
|
| 32 | 245-1002021-A3 | Гильза блока цилиндров |
Загрузка ...
|
|
| 33 | 245-1002022-А | Кольцо гильзы |
Загрузка ...
|
|
| 34 | 245-1002051-Б1 | Трубка |
Загрузка ...
|
|
| 35 | 245-1005128 | Шайба |
Загрузка ...
|
|
| 36 | 245-1118034-Б | Прокладка |
Загрузка ...
|
|
| 37 | 240-1002044 | Штифт |
Загрузка ...
|
|
| 38 | 240-1002062 | Крышка |
Загрузка ...
|
|
| 39 | 240-1002082-А1 | Прокладка |
Загрузка ...
|
|
| 40 | 240-1002085 | Сетка |
Загрузка ...
|
|
| 41 | 240-1002088 | Патрубок |
Загрузка ...
|
|
| 42 | 50-1002034 | Штифт |
Загрузка ...
|
|
| 43 | 50-1002318-Б | Рым |
Загрузка ...
|
|
| 44 | 50-1002326-В | Заглушка |
Загрузка ...
|
|
| 45 | 50-1005019 | Штифт |
Загрузка ...
|
|
| 46 | 50-1015598 | Прокладка патрубка |
Загрузка ...
|
|
| 47 | 50-1021012 | Прокладка |
Загрузка ...
|
|
| 48 | 50-1022067 | Кольцо уплотнительное |
Загрузка ...
|
|
| 49 | 50-4609038 | Кольцо уплотнительное |
Загрузка ...
|
|
| 50 | 042-048-30-2-1 | Кольцо |
Загрузка ...
|
|
| 51 | 2,5x10 | Штифт |
Загрузка ...
|
|
| 52 | А19.01.001 | Пробка |
Загрузка ...
|
|
| 53 | А19.01.003 | Кольцо |
Загрузка ...
|
|
| 54 | кг1/8 10кп.016 | Пробка |
Загрузка ...
|
|
| 55 | кг3/8 10кп.016 | Пробка |
Загрузка ...
|
|
| 56 | КР2-1305000 | Кран РS7-0 |
Загрузка ...
|
|
| 57 | M6-6gx12.88.35.016 | Болт |
Загрузка ...
|
|
| 58 | M6-6gx16.88.35.016 | Болт |
Загрузка ...
|
|
| 59 | M8-6gx16.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 60 | M8-6gx20.88.35.016 | Болт |
Загрузка ...
|
|
| 61 | M8-6gx30.88.35.016 | Болт |
Загрузка ...
|
|
| 62 | M8-6gx40.88.35.016 | Болт |
Загрузка ...
|
|
| 63 | М10-6gx20.88.35.016 | Болт |
Загрузка ...
|
|
| 64 | М10-6gx35.88.35.016 | Болт |
Загрузка ...
|
|
| 65 | М10-6gx50.88.35.016 | Болт |
Загрузка ...
|
|
| 66 | М10-6gx65.88.35.016 | Болт |
Загрузка ...
|
|
| 67 | М12-6gx35.88.35.016 | Болт |
Загрузка ...
|
|
| 70 | 6.65Г016 | Шайба |
Загрузка ...
|
|
| 71 | 6.01.08кп016 | Шайба |
Загрузка ...
|
|
| 72 | 8.65Г016 | Шайба |
Загрузка ...
|
|
| 73 | 8.01.08кп016 | Шайба |
Загрузка ...
|
|
| 74 | 10.65Г016 | Шайба |
Загрузка ...
|
|
| 75 | 10.01.08кп016 | Шайба |
Загрузка ...
|
|
| 76 | 12.65Г.016 | Шайба |
Загрузка ...
|
