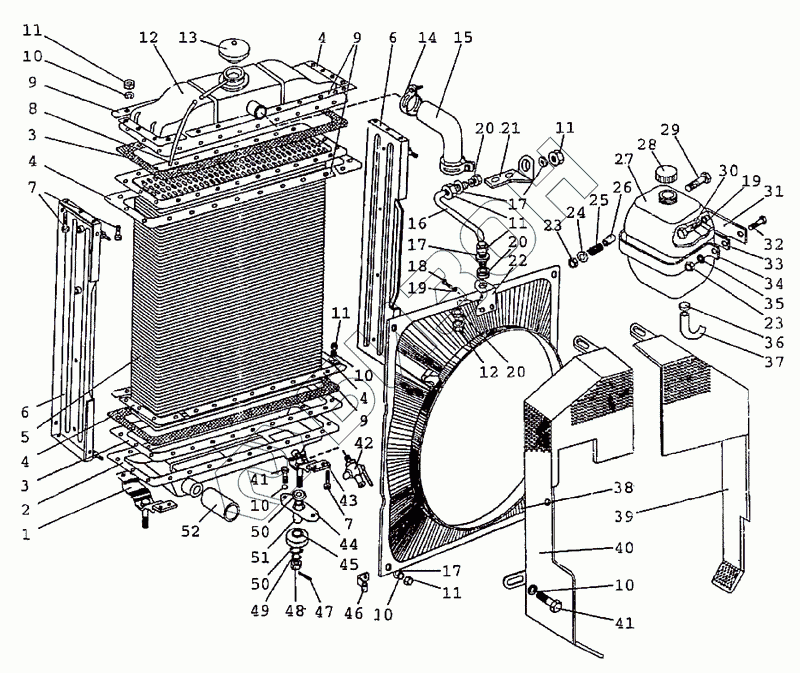

Графический каталог запасных частей к технике: МТЗ-1222/1523. Радиатор водяной
1520-1301010Б-01
1
2
3
3
4
4
4
4
5
6
6
7
7
8
9
9
9
10
10
10
10
10
11
11
11
11
11
12
12
13
14
15
16
17
17
17
18
19
19
20
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1221-1309200 | 1221-1309200 | Ограждение вентилятора |
Загрузка ...
|
|
| 1520-1301010Б-01 | 1520-1301010Б-01 | Радиатор водяной |
Загрузка ...
|
|
| 1 | 2120-1301300 | Опора радиатора |
Загрузка ...
|
|
| 2 | 2120-1301200 | Бак радиатора нижний |
Загрузка ...
|
|
| 3 | 141.13.01.114 | Прокладка |
Загрузка ...
|
|
| 4 | 141-1301113 | Накладка угловая |
Загрузка ...
|
|
| 5 | 152013.01.020-01 | Сердцевина |
Загрузка ...
|
|
| 6 | 141.13.01.111 | Стойка |
Загрузка ...
|
|
| 7 | М8х25 | Болт |
Загрузка ...
|
|
| 8 | 1321-13.11008 | Труба пароотводящая |
Загрузка ...
|
|
| 9 | 141.1301.112 | Накладка |
Загрузка ...
|
|
| 10 | ШП8 | Шайба |
Загрузка ...
|
|
| 11 | М8 | Гайка |
Загрузка ...
|
|
| 12 | 1520-1301100 | Бак радиатора верхний |
Загрузка ...
|
|
| 13 | А21.01.270-1 | Пробка радиатора |
Загрузка ...
|
|
| 14 | ХС-64 | Хомут |
Загрузка ...
|
|
| 15 | 142-1303010 | Шланг |
Загрузка ...
|
|
| 16 | 1520-1302003 | Растяжка |
Загрузка ...
|
|
| 17 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 18 | М10х18 | Болт |
Загрузка ...
|
|
| 19 | ШП10 | Шайба |
Загрузка ...
|
|
| 20 | 85-1302071 | Амортизатор |
Загрузка ...
|
|
| 21 | 1520-1302072 | Кронштейн |
Загрузка ...
|
|
| 22 | 1220-1302002 | Кронштейн |
Загрузка ...
|
|
| 23 | М6 | Гайка |
Загрузка ...
|
|
| 24 | 80-1314006 | Тарелка |
Загрузка ...
|
|
| 25 | 54.06.413 | Пружина |
Загрузка ...
|
|
| 26 | 80-1311003 | Втулка |
Загрузка ...
|
|
| 27 | 80П-1311010 | Бачок расширительный |
Загрузка ...
|
|
| 28 | 80П-311011 | Пробка |
Загрузка ...
|
|
| 29 | М6х40 | Болт |
Загрузка ...
|
|
| 30 | М10х12 | Болт |
Загрузка ...
|
|
| 31 | 1522-1311101 | Кронштейн |
Загрузка ...
|
|
| 32 | М6х16 | Винт |
Загрузка ...
|
|
| 33 | 80-1311004 | Пластина |
Загрузка ...
|
|
| 34 | 80-1311002 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
