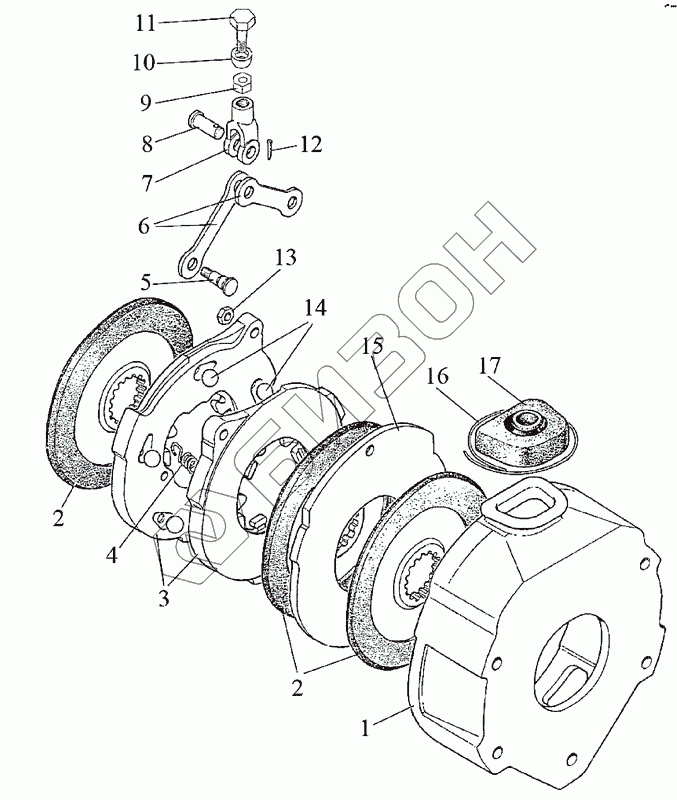

Графический каталог запасных частей к технике: МТЗ-1222/1523. Тормоза (вариант исполнения)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1522-3502010
1
2
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1522-3502010 1522-3502010 Тормоз
Загрузка ...
1 1522-3502035 Кожух
Загрузка ...
2 85-3502040-01/040-04 Диск
Загрузка ...
3 85-3502030 Диск нажимной в сборе
Загрузка ...
3 85-3502036 Диск нажимной
Загрузка ...
4 77.38.163 Пружина
Загрузка ...
5 50-3502198 Палец
Загрузка ...
6 85-3502196 Тяга
Загрузка ...
6 70-3503080 Тяга тормоза
Загрузка ...
7 50-3502203 Вилка
Загрузка ...
8 12x32 Палец
Загрузка ...
9 M12x1,25 Гайка
Загрузка ...
10 70-3503018 Шайба
Загрузка ...
11 70-3503019 Болт
Загрузка ...
12 3,2x18 Шплинт
Загрузка ...
13 М8 Гайка
Загрузка ...
14 22,225 Шарик
Загрузка ...
15 1522-3502037-Б Диск
Загрузка ...
16 1,6 Проволока 300 мм
Загрузка ...
17 50-3502202 Чехол
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
