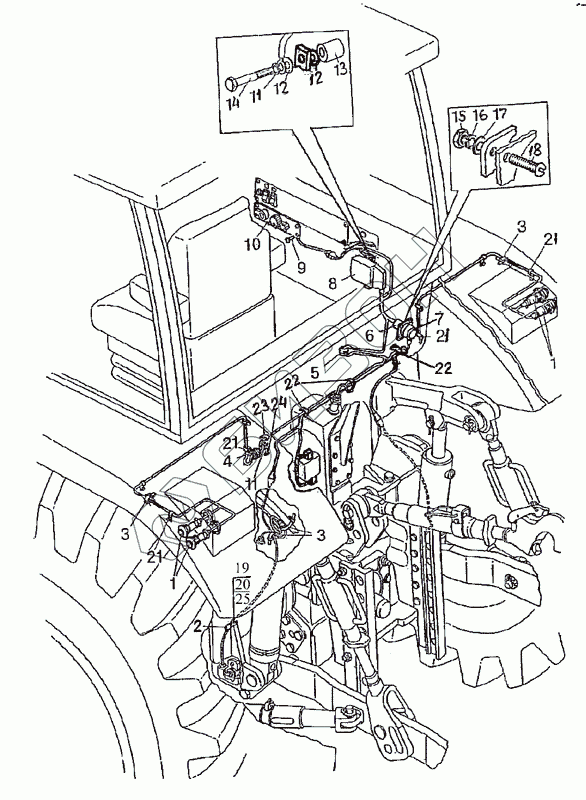

Графический каталог запасных частей к технике: МТЗ-1222/1523. Управление навесным устройством
1
1
2
3
3
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
21
21
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 145000АВ | Выключатель кнопочный |
Загрузка ...
|
|
| 2 | 50-3723021 | Скоба |
Загрузка ...
|
|
| 3 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 4 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 5 | 70-3723042-02 | Втулка |
Загрузка ...
|
|
| 6 | 1523-3724890 | Жгут |
Загрузка ...
|
|
| 7 | 1523-3724895 | Жгут |
Загрузка ...
|
|
| 8 | R917004743 | Блок электронный R917004743 |
Загрузка ...
|
|
| 9 | ГОСТ17474-80 | Винт BM6-6gx12.58.019 |
Загрузка ...
|
|
| 10 | 0538201611 | Панель управления 0538201611 |
Загрузка ...
|
|
| 11 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 12 | ГОСТ6958-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 13 | Р50-4616023 | Втулка |
Загрузка ...
|
|
| 14 | ГОСТ7798-70 | Болт M6-6gx16.88.35.019 |
Загрузка ...
|
|
| 15 | ГОСТ5927-70 | Гайка М3-6Н. 6.019 |
Загрузка ...
|
|
| 16 | ОСТ37.001115-75 | Шайба 12ОТ |
Загрузка ...
|
|
| 17 | 3Т | Шайба |
Загрузка ...
|
|
| 18 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 19 | ГОСТ17473-80 | Винт ВМ6-6gх12.58.019 |
Загрузка ...
|
|
| 20 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 21 | 1221-8700022 | Хомут |
Загрузка ...
|
|
| 22 | 1321-8700019-01 | Хомут |
Загрузка ...
|
|
| 23 | 1321-8700019-02 | Хомут |
Загрузка ...
|
|
| 24 | ГОСТ7798-70 | Болт M6-6gx16.88.35.019 |
Загрузка ...
|
|
| 25 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
