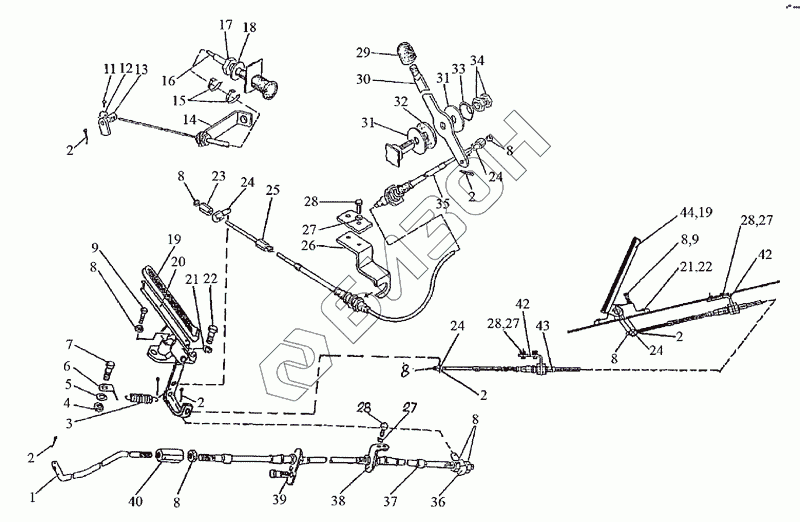

Графический каталог запасных частей к технике: МТЗ-1222/1523. Управление подачей топлива
1
1
2
2
2
2
2
2
3
4
5
6
7
8
8
8
8
8
8
8
8
9
9
11
12
13
14
15
16
17
18
19
19
20
21
21
22
22
23
24
24
24
24
25
26
27
27
27
27
28
28
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
42
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1222-1108541-01 | Тяга |
Загрузка ...
|
|
| 1 | 1222-1108541 | Тяга |
Загрузка ...
|
|
| 2 | 3,2x18 | Шплинт |
Загрузка ...
|
|
| 3 | 70-4803019 | Пружина |
Загрузка ...
|
|
| 4 | М8 | Гайка |
Загрузка ...
|
|
| 5 | ШП8 | Шайба |
Загрузка ...
|
|
| 6 | 80В-1108341 | Кронштейн |
Загрузка ...
|
|
| 7 | М8х20 | Болт |
Загрузка ...
|
|
| 8 | М6 | Гайка |
Загрузка ...
|
|
| 9 | М6х30 | Болт |
Загрузка ...
|
|
| 11 | В1М4х10 | Винт |
Загрузка ...
|
|
| 12 | 70-1310441 | Фиксатор |
Загрузка ...
|
|
| 13 | 80-1108317 | Бонка |
Загрузка ...
|
|
| 14 | 80-1108126 | Кронштейн |
Загрузка ...
|
|
| 15 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 16 | 80-1108630-А-02 | Трос |
Загрузка ...
|
|
| 17 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 18 | ШЧ12 | Шайба |
Загрузка ...
|
|
| 19 | А13.36.001 | Чехол |
Загрузка ...
|
|
| 20 | 2522В-1108510 | Педаль |
Загрузка ...
|
|
| 21 | ШП10 | Шайба |
Загрузка ...
|
|
| 22 | M10x25 | Болт |
Загрузка ...
|
|
| 23 | 75-1108333 | Муфта |
Загрузка ...
|
|
| 24 | 80В-1108317 | Бонка |
Загрузка ...
|
|
| 25 | 75-1108310 | Серьга |
Загрузка ...
|
|
| 26 | 2022-1108505 | Кронштейн |
Загрузка ...
|
|
| 27 | ШП6 | Шайба |
Загрузка ...
|
|
| 28 | М6х16 | Винт |
Загрузка ...
|
|
| 29 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 30 | 1522-1108350 | Рукоятка |
Загрузка ...
|
|
| 31 | 80-1108028 | Шайба |
Загрузка ...
|
|
| 32 | 80-1108178 | Шайба фрикционная |
Загрузка ...
|
|
| 33 | 80В-1108347 | Пружина тарельчатая |
Загрузка ...
|
|
| 34 | М14х1,5 | Гайка |
Загрузка ...
|
|
| 35 | 80В-1108300-А-01 | Трос |
Загрузка ...
|
|
| 36 | 600-1108017 | Бонка |
Загрузка ...
|
|
| 37 | 80В-1108300-А-02 | Трос |
Загрузка ...
|
|
| 38 | 821-1108504 | Кронштейн |
Загрузка ...
|
|
| 39 | 1522-1108053 | Кронштейн |
Загрузка ...
|
|
| 40 | 1522-1108033 | Муфта |
Загрузка ...
|
|
| 42 | 80В-1108504 | Кронштейн |
Загрузка ...
|
|
| 43 | 80В-1108300-А-04 | Трос |
Загрузка ...
|
|
| 44 | 1522В-1108010 | Педаль |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
