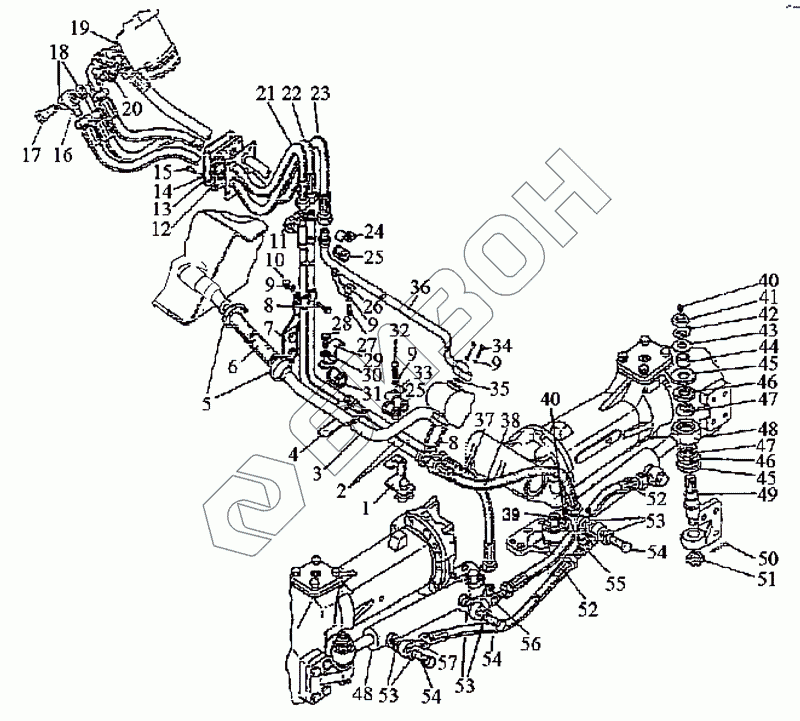

Графический каталог запасных частей к технике: МТЗ-1222/1523. Управление рулевое гидрообъемное
1
2
3
4
5
6
7
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
45
46
46
47
47
48
48
49
50
51
52
52
53
53
53
54
54
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1522-3407017 | Кронштейн |
Загрузка ...
|
|
| 2 | 1522-3407050-Б | Маслопровод |
Загрузка ...
|
|
| 3 | 1221-3407030 | Маслопровод |
Загрузка ...
|
|
| 4 | 85-3407107 | Планка |
Загрузка ...
|
|
| 5 | 25-40«Норма» | Хомут |
Загрузка ...
|
|
| 6 | 1321-3407018-03 | Шланг |
Загрузка ...
|
|
| 7 | 80В-3407012 | Кронштейн |
Загрузка ...
|
|
| 8 | М8х40 | Болт |
Загрузка ...
|
|
| 9 | ШП8 | Шайба |
Загрузка ...
|
|
| 10 | М8 | Гайка |
Загрузка ...
|
|
| 11 | Н.036.12.010 | Заглушка |
Загрузка ...
|
|
| 12 | 2522-6703034 | Прокладка |
Загрузка ...
|
|
| 13 | 1522-3407011 | Крышка |
Загрузка ...
|
|
| 14 | ШП6 | Шайба |
Загрузка ...
|
|
| 15 | М6х25 | Винт |
Загрузка ...
|
|
| 16 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 17 | 85-3407105 | Болт |
Загрузка ...
|
|
| 18 | Ф80-3407157 | Шайба |
Загрузка ...
|
|
| 19 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 20 | 1522-3407016 | Штуцер |
Загрузка ...
|
|
| 21 | 680-4607140-06 | Рукав высокого давления |
Загрузка ...
|
|
| 22 | 1Ш.036.83.040 | Рукав высокого давления |
Загрузка ...
|
|
| 23 | 1522В-3407100-02 | Рукав высокого давления |
Загрузка ...
|
|
| 24 | 70-3407163 | Скоба |
Загрузка ...
|
|
| 25 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 26 | 70-3407164 | Кронштейн |
Загрузка ...
|
|
| 27 | М8х20 | Болт |
Загрузка ...
|
|
| 28 | M10x25 | Болт |
Загрузка ...
|
|
| 29 | 102-3407014 | Скоба |
Загрузка ...
|
|
| 30 | ШП10 | Шайба |
Загрузка ...
|
|
| 31 | 70-4607158 | Прокладка |
Загрузка ...
|
|
| 32 | М8х30 | Болт |
Загрузка ...
|
|
| 33 | 70-3407146 | Планка |
Загрузка ...
|
|
| 34 | М8х35 | Болт |
Загрузка ...
|
|
| 35 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 36 | 1522-3407020 | Маслопровод |
Загрузка ...
|
|
| 37 | 952-3407100-04 | Рукав высокого давления |
Загрузка ...
|
|
| 38 | 952-3407100-02 | Рукав высокого давления |
Загрузка ...
|
|
| 39 | Ф80-3405112 | Штуцер |
Загрузка ...
|
|
| 40 | 1.1 | Масленка |
Загрузка ...
|
|
| 41 | M20x1,5 | Гайка |
Загрузка ...
|
|
| 42 | Ф80-3405103 | Шайба стопорная |
Загрузка ...
|
|
| 43 | ШЧ20 | Шайба |
Загрузка ...
|
|
| 44 | Ф80-3405102-В | Втулка |
Загрузка ...
|
|
| 45 | Ф80-3405108 | Чашка уплотнительная |
Загрузка ...
|
|
| 46 | Ф80-3405109 | Уплотнитель |
Загрузка ...
|
|
| 47 | Ф80-3405107 | Втулка сферическая |
Загрузка ...
|
|
| 48 | Ц50-3405215-А | Гидроцилиндр |
Загрузка ...
|
|
| 49 | 102-3405103 | Палец |
Загрузка ...
|
|
| 50 | 4x36 | Шплинт |
Загрузка ...
|
|
| 51 | 70-4605316 | Гайка упорная |
Загрузка ...
|
|
| 52 | 952-3407100-12 | Рукав высокого давления |
Загрузка ...
|
|
| 53 | Ф80-3407114 | Шайба |
Загрузка ...
|
|
| 54 | Ф80-3407201 | Болт |
Загрузка ...
|
|
| 55 | 1221-3407010-Б-01 | Тройник |
Загрузка ...
|
|
| 56 | 1221-3407010-Б | Тройник |
Загрузка ...
|
|
| 57 | 952-3407020 | Переходник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
