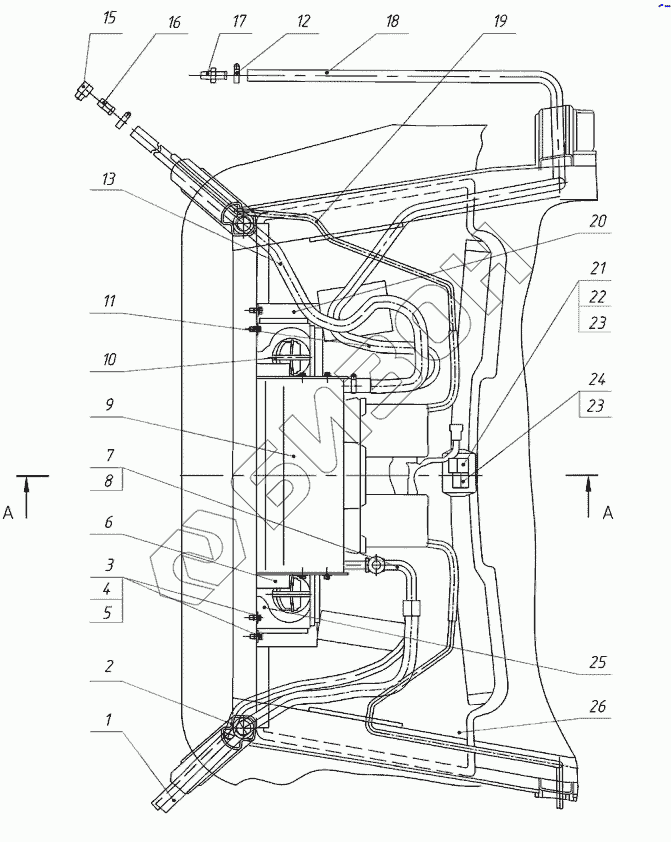

Графический каталог запасных частей к технике: МТЗ-1222/1523. Установка отопителя-охладителя
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | №1090010GN | Шланг |
Загрузка ...
|
|
| 2 | №690006GN | Шланг |
Загрузка ...
|
|
| 3 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 4 | ГОСТ6958-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 5 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 6 | 3022-8101020 | Кронштейн |
Загрузка ...
|
|
| 7 | 70110FG027 | Фитинг |
Загрузка ...
|
|
| 8 | 70106FG014 | Фитинг |
Загрузка ...
|
|
| 9 | U003CF041E | Климатический блок |
Загрузка ...
|
|
| 10 | 1522-8104100 | Дефлектор |
Загрузка ...
|
|
| 11 | 80-8102015-03 | Шланг L=500 мм |
Загрузка ...
|
|
| 12 | 20-32/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 13 | 3022-8101011 | Шланг |
Загрузка ...
|
|
| 15 | 3022D-8100007 | Штуцер |
Загрузка ...
|
|
| 16 | 80-8100023 | Штуцер |
Загрузка ...
|
|
| 17 | 3022D-8100006 | Штуцер |
Загрузка ...
|
|
| 18 | 3022-8101011-03 | Шланг |
Загрузка ...
|
|
| 19 | 3022-8101012 | Трубка |
Загрузка ...
|
|
| 20 | 3022-8101020-01 | Кронштейн |
Загрузка ...
|
|
| 21 | 0682164 | Выключатель вентилятора |
Загрузка ...
|
|
| 22 | 067060/1 | Табличка темп./скорость |
Загрузка ...
|
|
| 23 | 068407/0 | Ручка элемента управления |
Загрузка ...
|
|
| 24 | 068011/1 | Термостат |
Загрузка ...
|
|
| 25 | 3022-8101017 | Стенка |
Загрузка ...
|
|
| 26 | 1522-8101110 | Панель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
