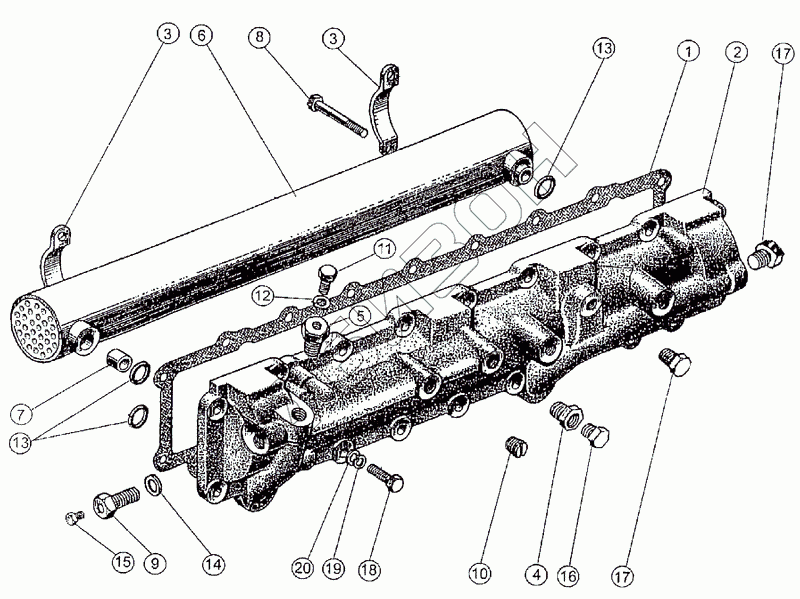

Графический каталог запасных частей к технике: МТЗ-1222/1523. Установка теплообменника
260-1013010
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260-1013010 | 260-1013010 | Теплообменник в сборе |
Загрузка ...
|
|
| 1 | 260-1013002 | Прокладка |
Загрузка ...
|
|
| 2 | 260-1013011 | Крышка теплообменника |
Загрузка ...
|
|
| 3 | 260-1013012-Б | Скоба |
Загрузка ...
|
|
| 4 | 260-1013017 | Пробка |
Загрузка ...
|
|
| 5 | 260-1013019 | Пробка |
Загрузка ...
|
|
| 6 | 260-1013020-А | Радиатор жидкостно-масляный |
Загрузка ...
|
|
| 7 | 260-1013024 | Штифт |
Загрузка ...
|
|
| 8 | 260-1013028 | Болт |
Загрузка ...
|
|
| 9 | 260-1013036 | Штуцер |
Загрузка ...
|
|
| 10 | 260-1013111 | Пробка |
Загрузка ...
|
|
| 11 | 240-1003281 | Пробка |
Загрузка ...
|
|
| 12 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 13 | 020-025-30-2-5 | Кольцо |
Загрузка ...
|
|
| 14 | Д-18-055-А-01 | Кольцо |
Загрузка ...
|
|
| 15 | КГ1/8 10кп.06 | Пробка |
Загрузка ...
|
|
| 16 | КГ1/4 10кп.016 | Пробка |
Загрузка ...
|
|
| 17 | КГ3/8 10кп.016 | Пробка |
Загрузка ...
|
|
| 18 | M8-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 19 | 8.65Г.019 | Шайба |
Загрузка ...
|
|
| 20 | 8.01.08кп.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
