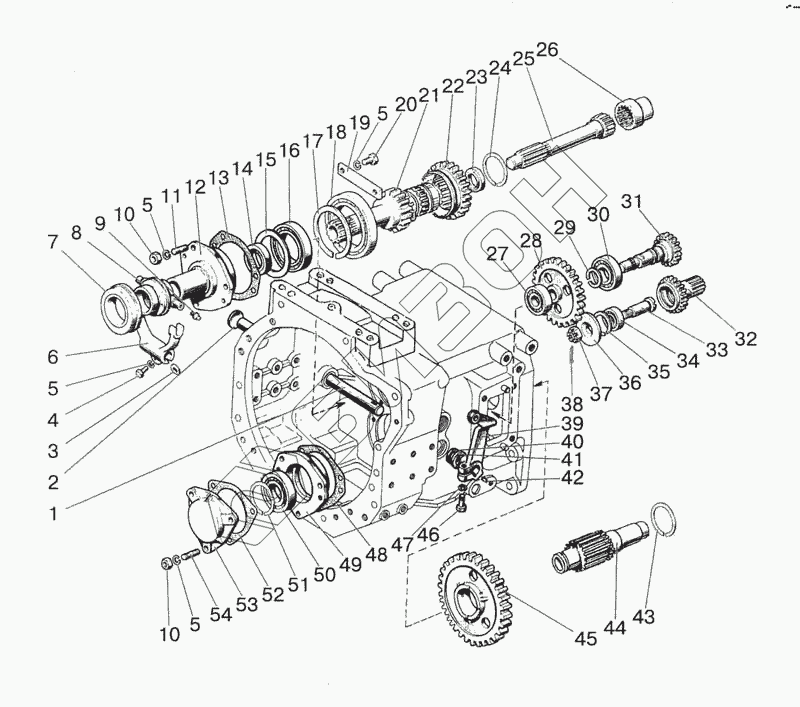

Графический каталог запасных частей к технике: МТЗ-1522. Корпус сцепления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
5
5
6
7
8
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
Позиция на иллюстрации Заводской номер детали Название детали Цена
1522-1601050 1522-1601050 Вал
Загрузка ...
1522-1601055 1522-1601055 Шестерня
Загрузка ...
1 85-1601215 Вал
Загрузка ...
2 50-1601022 Заглушка
Загрузка ...
3 50-1601218 Шпонка
Загрузка ...
4 М10х30 Болт
Загрузка ...
5 ШП10 Шайба
Загрузка ...
6 85-1601203 Вилка
Загрузка ...
7 986714КС17 Подшипник упорный
Загрузка ...
8 50-1601185-А Отводка
Загрузка ...
8 50-1601180-А Отводка с масленкой и подшипником упорным в сборе
Загрузка ...
9 11Ц6 Масленка
Загрузка ...
10 М10 Гайка
Загрузка ...
11 М10х25 Шпилька Шпилька
Загрузка ...
12 80-1601030-01 Кронштейн отводки
Загрузка ...
12 85-1601172 Кронштейн
Загрузка ...
13 80-1601173 Прокладка
Загрузка ...
14 240-1002055 Манжета 2.1-50х70-4
Загрузка ...
15 80-1601319 Шайба
Загрузка ...
16 В6-12115ЕМШ1 Подшипник
Загрузка ...
17 Б105 Кольцо
Загрузка ...
18 5-1000921 Подшипник
Загрузка ...
19 80-1601318 Планка
Загрузка ...
20 М10х25 Болт
Загрузка ...
21 1522-1601026 Вал
Загрузка ...
22 1522-1601027 Шестерня
Загрузка ...
23 2.2-38х58 Манжета
Загрузка ...
24 2Б75 Кольцо
Загрузка ...
25 85-1601113 Вал
Загрузка ...
26 80С-1601061 Втулка
Загрузка ...
27 305А Подшипник
Загрузка ...
28 80-1601070 Шестерня с кольцом и подшипником в сборе
Загрузка ...
28 80-1601357 Шестерня
Загрузка ...
29 В35 Кольцо
Загрузка ...
30 207К5 Подшипник
Загрузка ...
31 80-1601071 Шестерня
Загрузка ...
32 80-1601180 Шестерня 80-1601182 с осью, подшипником и кольцом в сборе
Загрузка ...
32 80-1601182 Шестерня
Загрузка ...
33 80-1601181 Ось
Загрузка ...
34 204А Подшипник
Загрузка ...
35 В47 Кольцо
Загрузка ...
36 80-1601356 Шайба упорная
Загрузка ...
37 70-3003032 Гайка
Загрузка ...
38 3,2х25 Шплинт
Загрузка ...
39 1522-1601219 Рычаг
Загрузка ...
40 СП-38-25-8 Кольцо
Загрузка ...
41 36-1601016 Корпус пылеотражателя
Загрузка ...
42 6х11 Шпонка сегментная
Загрузка ...
43 2Б60 Кольцо
Загрузка ...
44 1522-1601021 Вал
Загрузка ...
45 1522-1601088 Шестерня
Загрузка ...
46 М12х35 Болт
Загрузка ...
47 ШП12 Шайба
Загрузка ...
48 80-1601091 Прикладка
Загрузка ...
49 1522-1601040 Стакан
Загрузка ...
49 1522-1601041 Стакан
Загрузка ...
50 102210КМ Подшипник
Загрузка ...
51 2Б50 Кольцо
Загрузка ...
52 80-1601092 Прокладка
Загрузка ...
53 1522-1601089 Крышка
Загрузка ...
54 М10х35 Шпилька Шпилька
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
