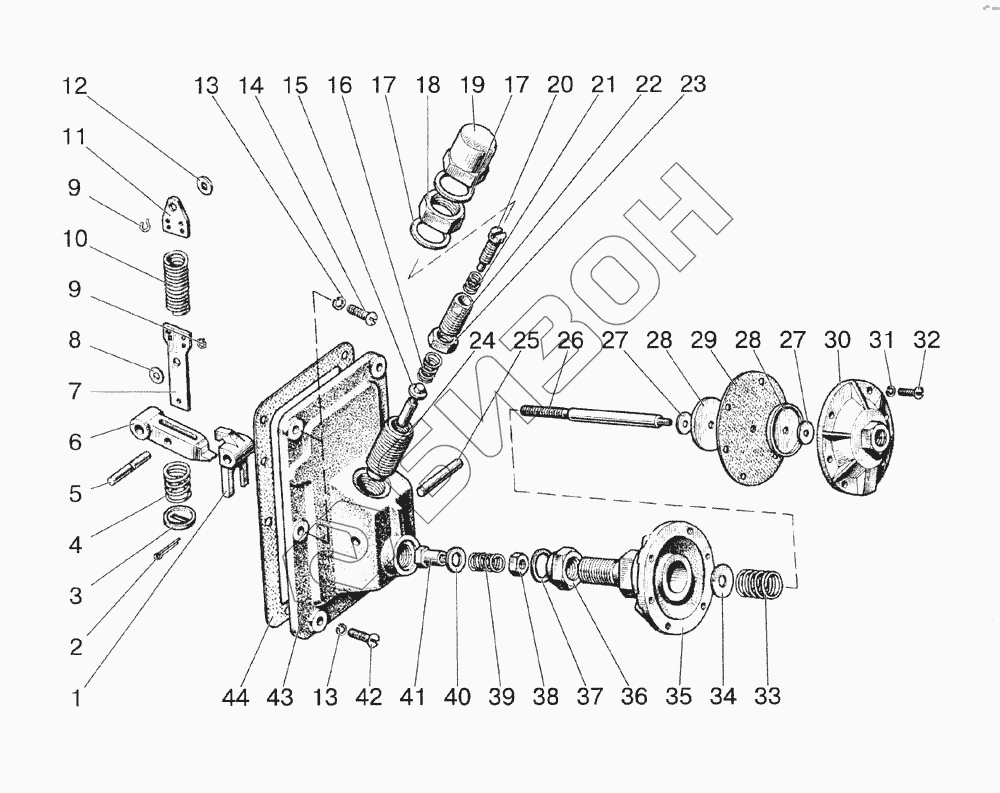

Графический каталог запасных частей к технике: МТЗ-1522. Корректор по наддуву
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 51.1110614 | Рычаг |
Загрузка ...
|
|
| 2 | 2,0х12 | Шплинт |
Загрузка ...
|
|
| 3 | 48.1110116 | Тарелка |
Загрузка ...
|
|
| 4 | 48.1110115 | Пружина холостого хода |
Загрузка ...
|
|
| 5 | 21.1110103-10 | Ось |
Загрузка ...
|
|
| 6 | 22.1110173-20 | Рычаг корректора |
Загрузка ...
|
|
| 7 | 48.1110282-20 | Серьга пружины регулятора |
Загрузка ...
|
|
| 8 | ШЧ5 | Шайба |
Загрузка ...
|
|
| 9 | 21.1110039 | Замок |
Загрузка ...
|
|
| 10 | 21.1110114-03 | Пружина |
Загрузка ...
|
|
| 11 | 21.1110282 | Серьга пружины регулятора |
Загрузка ...
|
|
| 12 | ШЧ5 | Шайба |
Загрузка ...
|
|
| 13 | ШП6 | Шайба |
Загрузка ...
|
|
| 14 | 21.1111349 | Винт |
Загрузка ...
|
|
| 15 | 21.1110174-02 | Шток корректора |
Загрузка ...
|
|
| 16 | 21.1110176-01 | Пружина корректора |
Загрузка ...
|
|
| 17 | 21.1110021 | Прокладка |
Загрузка ...
|
|
| 18 | 21.1110023 | Контргайка корректора |
Загрузка ...
|
|
| 19 | 21.1110022 | Колпачок корректора |
Загрузка ...
|
|
| 20 | 21.1110171 | Ограничитель |
Загрузка ...
|
|
| 21 | 21.1110201 | Пружина |
Загрузка ...
|
|
| 22 | 21.1110172-01 | Винт регулировочный |
Загрузка ...
|
|
| 23 | 21.1110175 | Контргайка регулировочного винта |
Загрузка ...
|
|
| 24 | 21.1110178-01 | Корпус корректора |
Загрузка ...
|
|
| 25 | 51.1110179 | Ось |
Загрузка ...
|
|
| 26 | 51.1110601 | Шток |
Загрузка ...
|
|
| 27 | 51.1110602 | Тарелка |
Загрузка ...
|
|
| 28 | 51.1110607 | Тарелка |
Загрузка ...
|
|
| 29 | 51.1110606 | Диафрагма |
Загрузка ...
|
|
| 30 | 51.1110604 | Крышка |
Загрузка ...
|
|
| 31 | ШП4 | Шайба |
Загрузка ...
|
|
| 32 | М4х10 Винт | Винт |
Загрузка ...
|
|
| 33 | 26.1110591 | Пружина |
Загрузка ...
|
|
| 34 | 26.1110616 | Прокладка регулировочная |
Загрузка ...
|
|
| 35 | 51.1110621 | Корпус |
Загрузка ...
|
|
| 36 | 51.1110584 | Контргайка |
Загрузка ...
|
|
| 37 | 51.1110585 | Прокладка |
Загрузка ...
|
|
| 38 | 51.1110609 | Гайка |
Загрузка ...
|
|
| 39 | 51.1110613 | Пружина |
Загрузка ...
|
|
| 40 | 51.1110617 | Тарелка |
Загрузка ...
|
|
| 41 | 51.1110612 | Контргайка |
Загрузка ...
|
|
| 42 | М6х18 Винт | Винт |
Загрузка ...
|
|
| 43 | 51.1110024 | Крышка регулятора |
Загрузка ...
|
|
| 44 | 21.1110016 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
