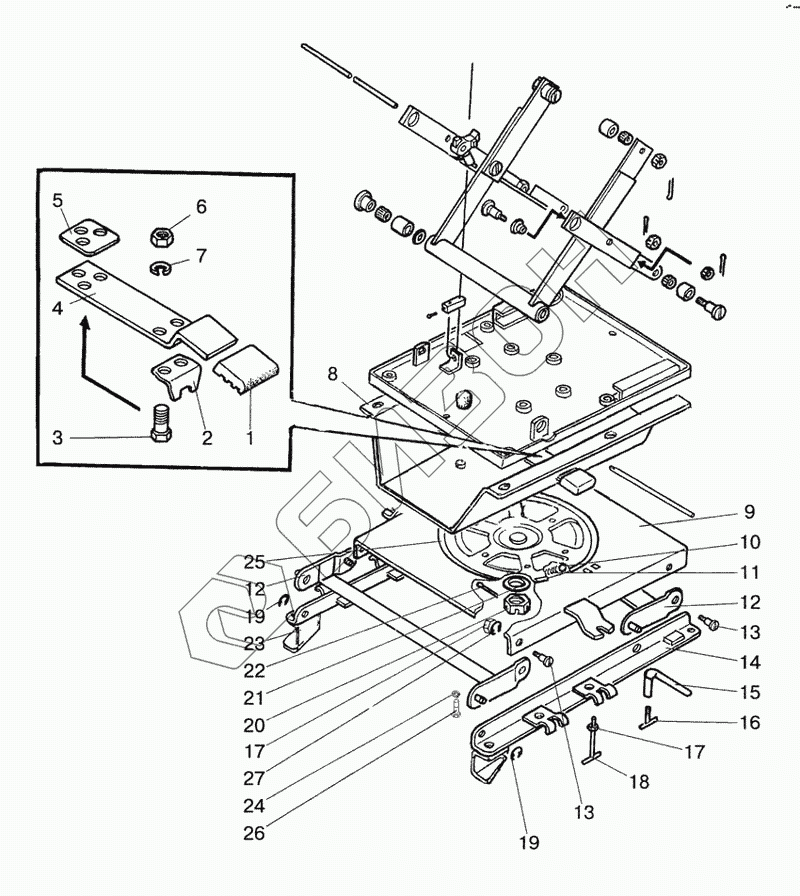

Графический каталог запасных частей к технике: МТЗ-1522. Механизм реверса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
2522-680700-01
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
17
18
19
19
20
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали Цена
2522-680700-01 2522-680700-01 Механизм реверса в сборе
Загрузка ...
1 80В-6804066 Накладка
Загрузка ...
2 1522-6807101 Стопор
Загрузка ...
3 М6х14 Болт
Загрузка ...
4 80В-6807009Б Рычаг
Загрузка ...
5 80В-6804014 Накладка
Загрузка ...
6 М6 Гайка
Загрузка ...
7 ШП6 Шайба
Загрузка ...
8 1522-6807160 Панель
Загрузка ...
9 2522-6807120 Панель
Загрузка ...
10 15,081 Шарик
Загрузка ...
11 80-1716041 Пружина
Загрузка ...
12 2522-6807040 Шатун
Загрузка ...
13 2522-6807001 Ось
Загрузка ...
14 2522-6807010 Кронштейн левый
Загрузка ...
15 80В-6807040 Зажим
Загрузка ...
16 80В-6807050 Винт
Загрузка ...
17 М10 Гайка
Загрузка ...
18 1522-6807150 Винт
Загрузка ...
19 70-6801307 Шайба
Загрузка ...
20 А0402.020 Гайка
Загрузка ...
21 ШЧ27 Шайба
Загрузка ...
22 5х45 Шплинт
Загрузка ...
23 2522-6807010-01 Кронштейн правый
Загрузка ...
24 ШП8 Шайба
Загрузка ...
25 80В-6807070 Диск
Загрузка ...
26 М8х20 Болт
Загрузка ...
27 ШП10 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
