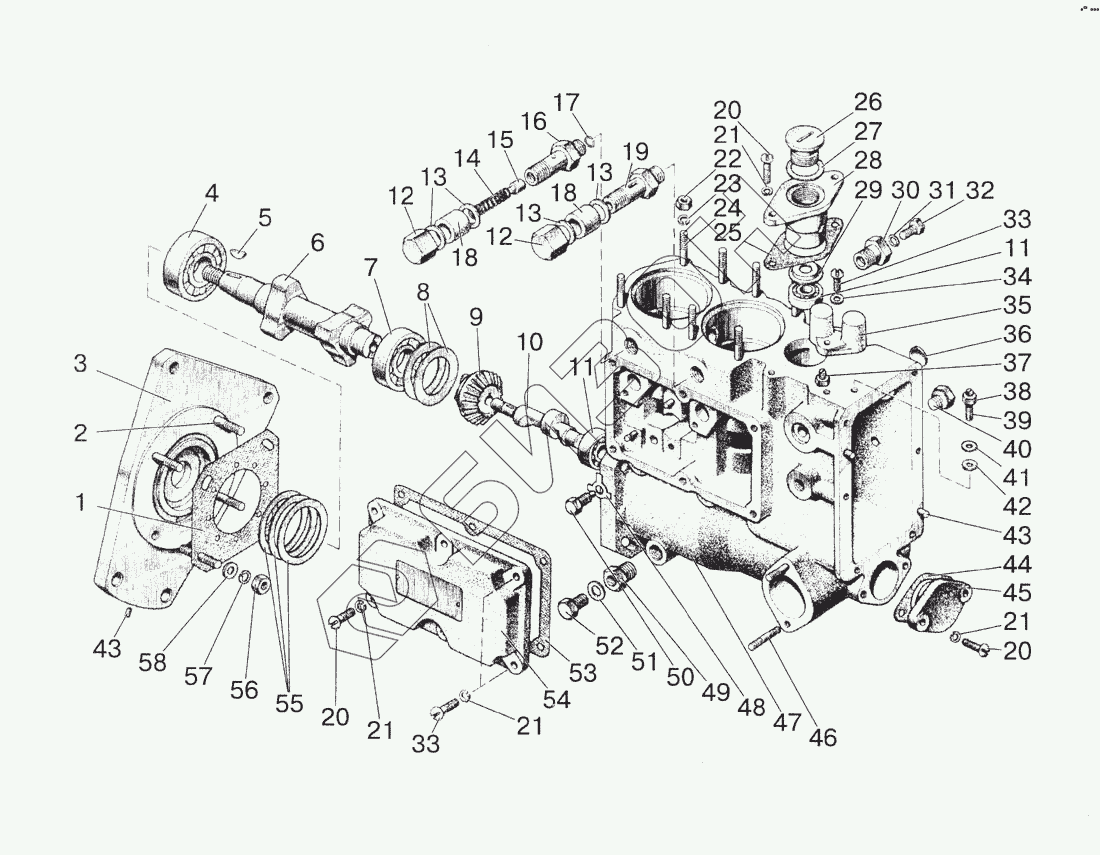

Графический каталог запасных частей к технике: МТЗ-1522. Насос топливный
26.1111003-20
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
13
14
15
16
17
18
18
19
20
20
20
21
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
55
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 26.1111003-20 | 26.1111003-20 | Топливный насос Д-260.2 |
Загрузка ...
|
|
| 1 | 26.1111076-01 | Прокладка уплотнительная |
Загрузка ...
|
|
| 2 | 26.1111383-01 | Шпилька крепления топливного насоса |
Загрузка ...
|
|
| 3 | 54.1111381-60 | Фланец установочный |
Загрузка ...
|
|
| 4 | 304 | Подшипник |
Загрузка ...
|
|
| 5 | 4х6,5 | Шпонка |
Загрузка ...
|
|
| 6 | 26.1111055 | Вал кулачковый |
Загрузка ...
|
|
| 7 | 204А | Подшипник |
Загрузка ...
|
|
| 8 | 21.1111078-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 9 | 21.1110064 | Шестерня ведущая |
Загрузка ...
|
|
| 10 | 21-1106341 | Вал привода топливоподкачивающего насоса |
Загрузка ...
|
|
| 11 | 29 | Подшипник |
Загрузка ...
|
|
| 12 | 21.1111248 | Гайка штуцера подвода топлива |
Загрузка ...
|
|
| 13 | 36-1104788-01 | Прокладка |
Загрузка ...
|
|
| 14 | 21.1106427 | Пружина демпфера |
Загрузка ...
|
|
| 15 | 21.1106425 | Поршень |
Загрузка ...
|
|
| 16 | 21.1106424 | Корпус демпфера |
Загрузка ...
|
|
| 17 | 21.1106426 | Кольцо стопорное |
Загрузка ...
|
|
| 18 | 21.1111378 | Заглушка транспортная |
Загрузка ...
|
|
| 19 | 21.1111246 | Шпилька штуцера подвода топлива |
Загрузка ...
|
|
| 20 | М6Х18 | Винт |
Загрузка ...
|
|
| 21 | ШП6 | Шайба |
Загрузка ...
|
|
| 22 | Гайка | Гайка |
Загрузка ...
|
|
| 23 | ШП6 | Шайба |
Загрузка ...
|
|
| 24 | 21-1111356 | Шпилька |
Загрузка ...
|
|
| 25 | 21.1111304 | Прокладка |
Загрузка ...
|
|
| 26 | 26,1110297 | Пробка |
Загрузка ...
|
|
| 27 | 21.1110513 | Прокладка |
Загрузка ...
|
|
| 28 | 21.1110504-10 | Крышка верхняя регулятора |
Загрузка ...
|
|
| 29 | 21.1110512 | Лимб |
Загрузка ...
|
|
| 30 | 26.1111026 | Втулка резьбовая |
Загрузка ...
|
|
| 31 | 48.1110369 | Кольцо уплотнительное |
Загрузка ...
|
|
| 32 | М6Х14 | Болт |
Загрузка ...
|
|
| 33 | 21.1111349 | Винт |
Загрузка ...
|
|
| 34 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 35 | 21.1110363 | Колпачок |
Загрузка ...
|
|
| 36 | 14.окт | Заглушка |
Загрузка ...
|
|
| 37 | 21.1110361 | Винт регулировочный в сборе |
Загрузка ...
|
|
| 38 | 21.1110362 | Гайка |
Загрузка ...
|
|
| 39 | 54.1110361 | Винт регулировочный |
Загрузка ...
|
|
| 40 | 21.1110188 | Пробка |
Загрузка ...
|
|
| 41 | 21.1110365 | Шайба |
Загрузка ...
|
|
| 42 | 48.1110369 | Кольцо уплотнительное |
Загрузка ...
|
|
| 43 | 21.1110042 | Штифт |
Загрузка ...
|
|
| 44 | 21.1111304 | Прокладка |
Загрузка ...
|
|
| 45 | 54.1111301 | Крышка привода |
Загрузка ...
|
|
| 46 | 21.1111355 | Шпилька |
Загрузка ...
|
|
| 47 | 26.1111025 | Корпус насоса |
Загрузка ...
|
|
| 48 | 21.1111126-06 | Шайба стопорная |
Загрузка ...
|
|
| 49 | 21.1111026 | Втулка резьбовая |
Загрузка ...
|
|
| 50 | 21.1111127-07 | Винт установочный толкатетя |
Загрузка ...
|
|
| 51 | 21.1111211-01 | Прокладка |
Загрузка ...
|
|
| 52 | 21.1111207 | Пробка уровня масла |
Загрузка ...
|
|
| 53 | 22.1111106 | Прокладка боковой крышки насоса |
Загрузка ...
|
|
| 54 | 22.1111100-10 | Крышка боковая с табличкой |
Загрузка ...
|
|
| 55 | 54.1111078 | Прокладка регулировочная |
Загрузка ...
|
|
| 55 | 54.1111078-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 55 | 54.1111078-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 56 | 21.1111389 | Гайка |
Загрузка ...
|
|
| 57 | ШП8 | Шайба |
Загрузка ...
|
|
| 58 | ШЧ8 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
