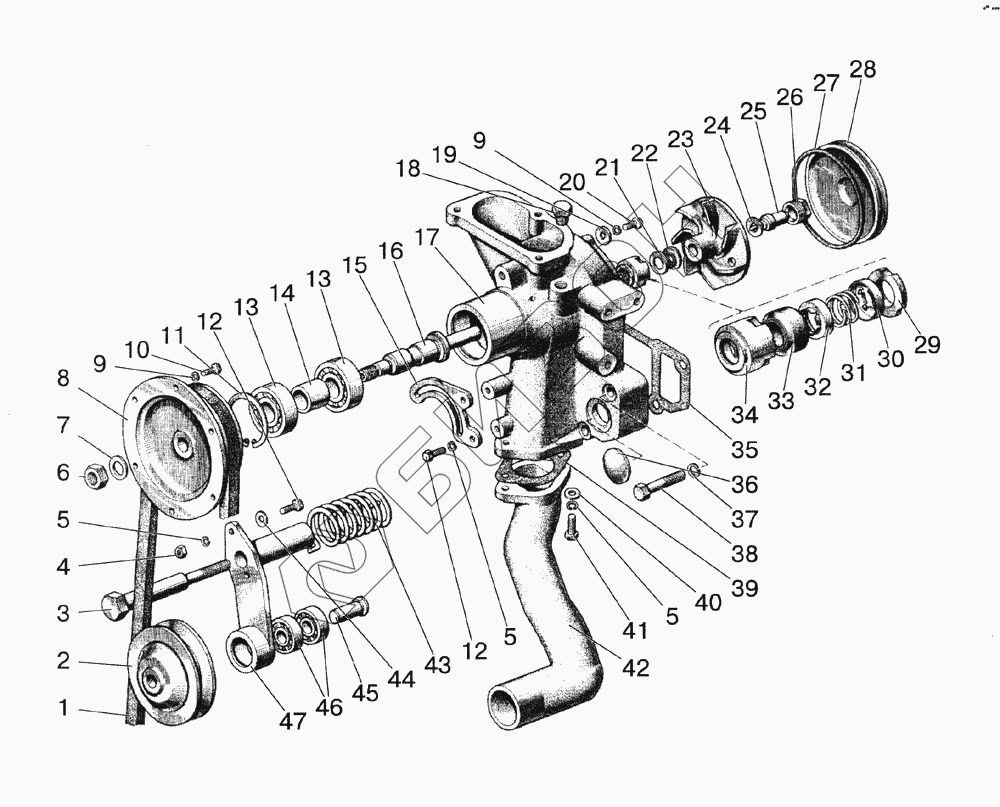

Графический каталог запасных частей к технике: МТЗ-1522. Насос водяной и натяжитель
260-1310105
240-1307030
260-1307115
1
2
3
4
5
5
5
6
7
8
9
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260-1310105 | 260-1310105 | Натяжитель в сборе |
Загрузка ...
|
|
| 240-1307030 | 240-1307030 | Уплотнение в сборе |
Загрузка ...
|
|
| 260-1307115 | 260-1307115 | Насос водяной в сборе |
Загрузка ...
|
|
| 1 | 11-16х11-1220 | Ремень |
Загрузка ...
|
|
| 2 | 260-1310021 | Шкив натяжной |
Загрузка ...
|
|
| 3 | 260-1310119 | Болт центральный |
Загрузка ...
|
|
| 4 | М8 | Гайка |
Загрузка ...
|
|
| 5 | ШП8 | Шайба |
Загрузка ...
|
|
| 6 | 260-1307123 | Гайка |
Загрузка ...
|
|
| 7 | 50-1005161 | Шайба |
Загрузка ...
|
|
| 8 | 260-1307124 | Шкив |
Загрузка ...
|
|
| 9 | ШП6 | Шайба |
Загрузка ...
|
|
| 10 | М6х20 | Винт |
Загрузка ...
|
|
| 11 | 240-1307064 | Кольцо |
Загрузка ...
|
|
| 12 | М8х20 | Болт |
Загрузка ...
|
|
| 13 | 1160305 | Подшипник |
Загрузка ...
|
|
| 14 | 245-1307084 | Втулка |
Загрузка ...
|
|
| 15 | 260-1310122 | Планка |
Загрузка ...
|
|
| 16 | 260-1307151 | Валик насоса |
Загрузка ...
|
|
| 17 | 260-1307121 | Корпус насоса |
Загрузка ...
|
|
| 18 | КГ3/8" | Пробка |
Загрузка ...
|
|
| 19 | 260-1307063 | Шайба |
Загрузка ...
|
|
| 20 | М6х12 | Винт |
Загрузка ...
|
|
| 21 | 260-1307169 | Втулка |
Загрузка ...
|
|
| 22 | 260-1307171 | Кольцо |
Загрузка ...
|
|
| 23 | 260-1307132 | Крыльчатка |
Загрузка ...
|
|
| 24 | 260-1307168 | Шайба |
Загрузка ...
|
|
| 25 | ТС103-1306090-10 | Датчик термосиловой |
Загрузка ...
|
|
| 26 | 260-1307134 | Гайка |
Загрузка ...
|
|
| 27 | 115-120-30-2-1 | Кольцо |
Загрузка ...
|
|
| 28 | 260-1307120 | Крышка насоса |
Загрузка ...
|
|
| 29 | 01-1328 | Кольцо |
Загрузка ...
|
|
| 30 | 2101-1307037 | Каркас наружный |
Загрузка ...
|
|
| 31 | 2101-1307034 | Пружина |
Загрузка ...
|
|
| 32 | 2101-1307036 | Каркас внутренний |
Загрузка ...
|
|
| 33 | 240-1307038-Б | Манжета |
Загрузка ...
|
|
| 33 | 240-1307040 | Манжета в сборе |
Загрузка ...
|
|
| 34 | 2101-1307033 | Обойма |
Загрузка ...
|
|
| 35 | 260-1307023 | Прокладка насоса |
Загрузка ...
|
|
| 36 | 260-1003016 | Заглушка |
Загрузка ...
|
|
| 37 | ШП12 | Шайба |
Загрузка ...
|
|
| 38 | М12х65 | Болт |
Загрузка ...
|
|
| 39 | 260-1307049 | Прокладка |
Загрузка ...
|
|
| 40 | 50-1401067 | Шайба |
Загрузка ...
|
|
| 41 | М8х30 | Болт |
Загрузка ...
|
|
| 42 | 260-1307048(0-260.2) | Патрубок |
Загрузка ...
|
|
| 43 | 260-1310121 | Пружина |
Загрузка ...
|
|
| 44 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 45 | 260-1310019 | Палец |
Загрузка ...
|
|
| 46 | 6-180203К1С17 | Подшипник |
Загрузка ...
|
|
| 47 | 260-1310118 | Рычаг |
Загрузка ...
|
|
| 48 | М12х70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
