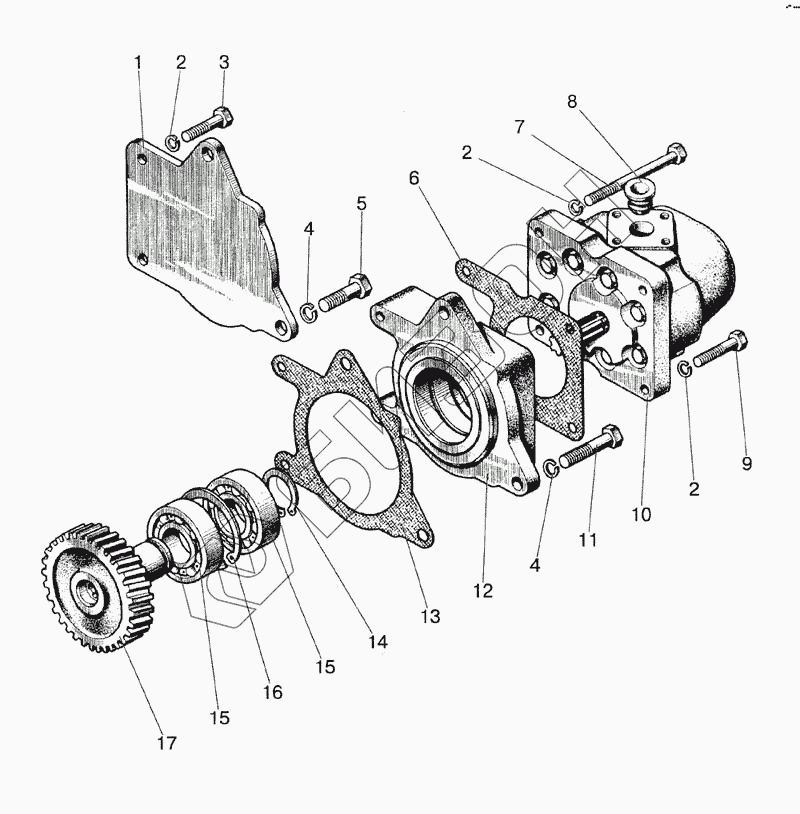

Графический каталог запасных частей к технике: МТЗ-1522. Привод шестеренного насоса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 260-3407068 Крышка
Загрузка ...
2 ШП8 Шайба
Загрузка ...
3 М8х30 Болт
Загрузка ...
4 ШП10 Шайба
Загрузка ...
5 М10х30 Болт
Загрузка ...
6 240-1022062 Прокладка
Загрузка ...
7 М8х75 Болт
Загрузка ...
8 T-9P Пробка
Загрузка ...
9 М8х35 Болт
Загрузка ...
10 НШ10В-3-П Насос шестеренный
Загрузка ...
11 М10х40 Болт
Загрузка ...
12 260-3407069 Корпус
Загрузка ...
13 260-3407075 Прокладка
Загрузка ...
14 В25 Кольцо
Загрузка ...
15 205К Шарикоподшипник
Загрузка ...
16 240-1307064-01 Кольцо
Загрузка ...
17 260-3407061 Шестерня привода
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
