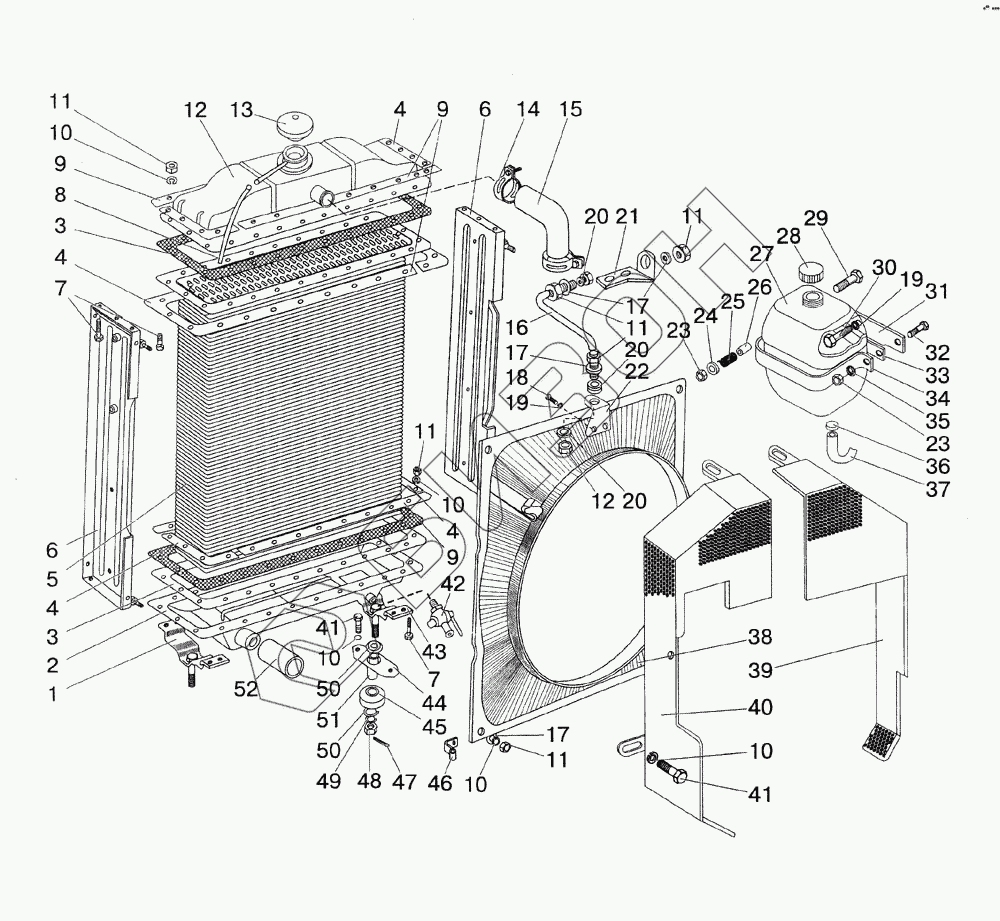

Графический каталог запасных частей к технике: МТЗ-1522. Радиатор водяной
1522-1309100
1520-1301010
1
2
3
3
4
4
4
4
5
6
6
7
7
8
9
9
9
10
10
10
10
10
11
11
11
11
11
12
12
13
14
15
16
17
17
17
18
19
19
20
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1522-1309100 | 1522-1309100 | Ограждение вентилятора |
Загрузка ...
|
|
| 1520-1301010 | 1520-1301010 | Радиатор водяной |
Загрузка ...
|
|
| 1 | 2120-1301300 | Опора радиатора |
Загрузка ...
|
|
| 2 | 2120-1301200 | Бак радиатора нижний |
Загрузка ...
|
|
| 3 | 141.13.01.114 | Прокладка |
Загрузка ...
|
|
| 4 | 141-1301113 | Накладка угловая |
Загрузка ...
|
|
| 5 | 1520.13.01.020-01 | Сердцевина |
Загрузка ...
|
|
| 6 | 141.13.01.111 | Стойка |
Загрузка ...
|
|
| 7 | М8х25 | Болт |
Загрузка ...
|
|
| 8 | 1321-13.11008 | Труба пароотводящая |
Загрузка ...
|
|
| 9 | 141.1301.112 | Накладка |
Загрузка ...
|
|
| 10 | ШП8 | Шайба |
Загрузка ...
|
|
| 11 | М8 | Гайка |
Загрузка ...
|
|
| 12 | 1520-1301100 | Бак радиатора верхний |
Загрузка ...
|
|
| 13 | А21.01.270-1 | Пробка радиатора |
Загрузка ...
|
|
| 14 | ХС-64 | Хомут |
Загрузка ...
|
|
| 15 | 142-1303010 | Шланг |
Загрузка ...
|
|
| 16 | 1520-1302003 | Растяжка |
Загрузка ...
|
|
| 17 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 18 | М10х18 | Болт |
Загрузка ...
|
|
| 19 | ШП10 | Шайба |
Загрузка ...
|
|
| 20 | 85-1302071 | Амортизатор |
Загрузка ...
|
|
| 21 | 1520-1302072 | Кронштейн |
Загрузка ...
|
|
| 22 | 1220-1302002 | Кронштейн |
Загрузка ...
|
|
| 23 | М6 | Гайка |
Загрузка ...
|
|
| 24 | 80-1311006 | Тарелка |
Загрузка ...
|
|
| 25 | 54.06.413 | Пружина |
Загрузка ...
|
|
| 26 | 80-1311003 | Втулка |
Загрузка ...
|
|
| 27 | 80П-1311010 | Бачок расширительный |
Загрузка ...
|
|
| 28 | 80П-1311011 | Пробка |
Загрузка ...
|
|
| 29 | М6х40 | Болт |
Загрузка ...
|
|
| 30 | М10х12 | Болт |
Загрузка ...
|
|
| 31 | 1522-1311101 | Кронштейн |
Загрузка ...
|
|
| 32 | М6х16 | Винт |
Загрузка ...
|
|
| 33 | 80-1311004 | Пластина |
Загрузка ...
|
|
| 34 | 80-1311002 | Хомут |
Загрузка ...
|
|
| 35 | ШП6 | Шайба |
Загрузка ...
|
|
| 36 | 12-20 | Хомут «Норма» |
Загрузка ...
|
|
| 37 | 70-1301158 | Трубка пароотводящая |
Загрузка ...
|
|
| 38 | 1520-1309080 | Кожух |
Загрузка ...
|
|
| 39 | 1522-1309005 | Кожух правый |
Загрузка ...
|
|
| 40 | 1522-1309010 | Кожух левый |
Загрузка ...
|
|
| 41 | М8х16 | Болт |
Загрузка ...
|
|
| 42 | КР2-1305000 | Кран РS7-0 |
Загрузка ...
|
|
| 43 | 2120-1301400 | Опора радиатора |
Загрузка ...
|
|
| 44 | 70У-1302016-01 | Планка |
Загрузка ...
|
|
| 45 | 70У-1302018-01 | Амортизатор |
Загрузка ...
|
|
| 46 | 48-1104016 | Хомутик |
Загрузка ...
|
|
| 47 | 3,2х20 | Шплинт |
Загрузка ...
|
|
| 48 | М12 | Гайка |
Загрузка ...
|
|
| 49 | ШП12 | Шайба |
Загрузка ...
|
|
| 50 | ШЧ12 | Шайба |
Загрузка ...
|
|
| 51 | 70У-1302015-01 | Втулка |
Загрузка ...
|
|
| 52 | 1220-1303004-01 | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
