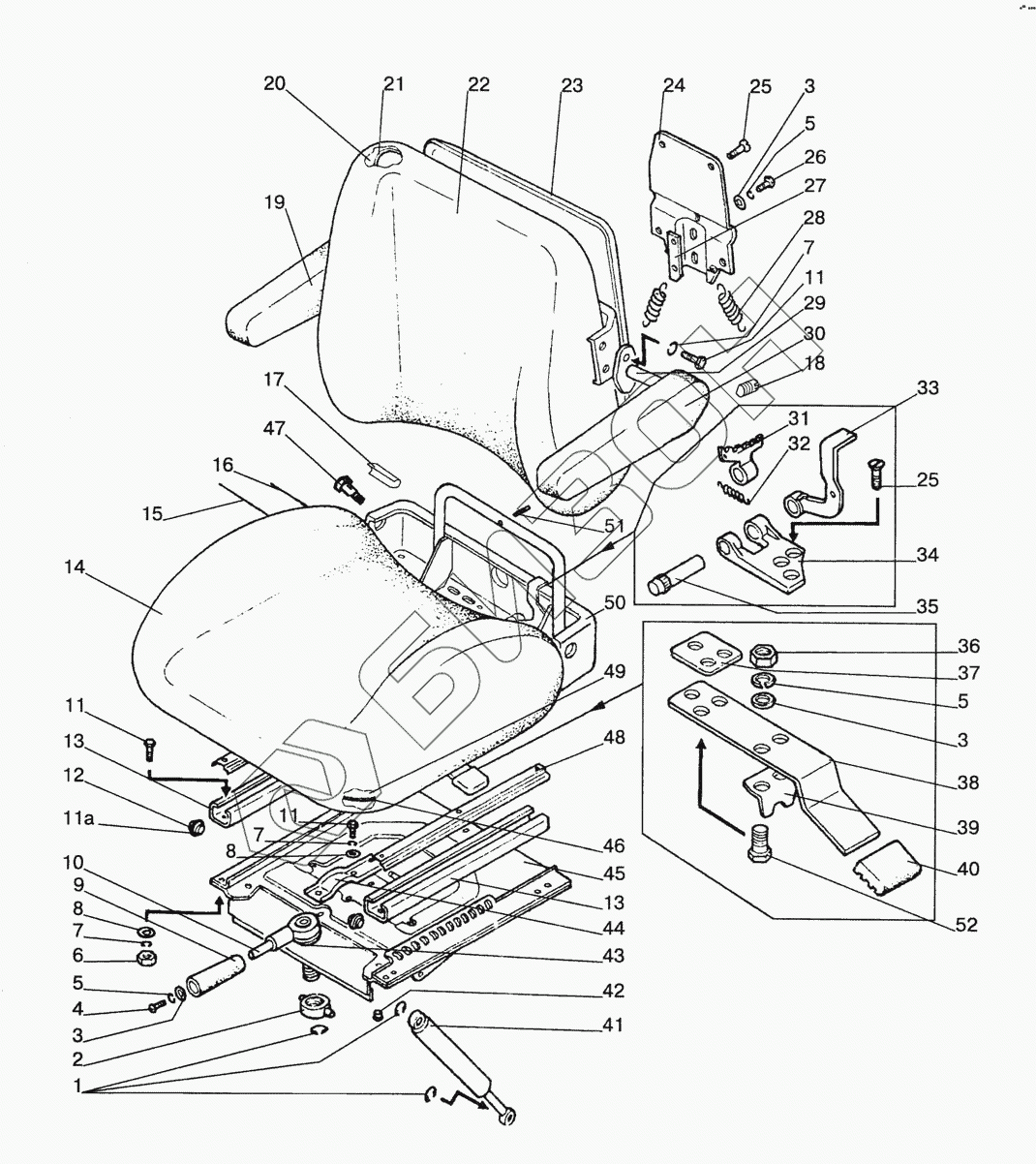

Графический каталог запасных частей к технике: МТЗ-1522. Сиденье оператора
DS85H/90A
80В-6800000
1
2
3
3
3
4
4
5
5
5
6
7
7
7
8
8
9
10
11
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
110
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| DS85H/90A | DS85H/90A | Сиденье Grammer |
Загрузка ...
|
|
| 80В-6800000 | 80В-6800000 | Сиденье |
Загрузка ...
|
|
| 80В-6801500 | 80В-6801500 | Подвеска |
Загрузка ...
|
|
| 1 | 70-6801307 | Шайба |
Загрузка ...
|
|
| 2 | 80В-6801023 | Гайка |
Загрузка ...
|
|
| 3 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 4 | Винт М6х16 | Винт |
Загрузка ...
|
|
| 5 | ШП6 | Шайба |
Загрузка ...
|
|
| 6 | М8 | Гайка |
Загрузка ...
|
|
| 7 | ШП8 | Шайба |
Загрузка ...
|
|
| 8 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 9 | 80В-6801155 | Рукоятка |
Загрузка ...
|
|
| 10 | 80В-6801150 | Рукоятка |
Загрузка ...
|
|
| 11 | М8х20 | Болт |
Загрузка ...
|
|
| 12 | 70-6804391 | Ролик |
Загрузка ...
|
|
| 13 | 80В-6800104 | Направляющая |
Загрузка ...
|
|
| 14 | 80В-6804500 | Чехол |
Загрузка ...
|
|
| 15 | 80В-6804003 | Пруток |
Загрузка ...
|
|
| 16 | 80В-6804009 | Пруток |
Загрузка ...
|
|
| 17 | 80В-6804015 | Втулка |
Загрузка ...
|
|
| 18 | 80В-6806101 | Болт |
Загрузка ...
|
|
| 19 | 80В-6806120-01 | Подушка |
Загрузка ...
|
|
| 20 | 80В-6805001 | Подушка |
Загрузка ...
|
|
| 21 | 80В-6805002 | Рамка |
Загрузка ...
|
|
| 22 | 80В-6805500 | Чехол |
Загрузка ...
|
|
| 23 | 80В-6805010-01 | Основание |
Загрузка ...
|
|
| 24 | 80В-6804040 | Опора |
Загрузка ...
|
|
| 25 | М8х16 Винт | Винт |
Загрузка ...
|
|
| 26 | М6х14 | Болт |
Загрузка ...
|
|
| 27 | 80В-6804001 | Зацеп |
Загрузка ...
|
|
| 28 | 80В-6804013-В | Пружина |
Загрузка ...
|
|
| 29 | 80В-6806110 | Ось |
Загрузка ...
|
|
| 30 | 80В-6806120 | Подушка |
Загрузка ...
|
|
| 31 | 80В-6804011 | Гребенка |
Загрузка ...
|
|
| 32 | 50-1010158-В | Пружина |
Загрузка ...
|
|
| 33 | 80В-6804080 | Рычаг |
Загрузка ...
|
|
| 34 | 80-6708011 | Петля |
Загрузка ...
|
|
| 35 | 70-6708189 | Ось |
Загрузка ...
|
|
| 36 | М6 | Гайка |
Загрузка ...
|
|
| 37 | 80В-6804014 | Накладка |
Загрузка ...
|
|
| 38 | 80В-6804062-В | Рычаг |
Загрузка ...
|
|
| 39 | 80В-6804064-В | Стопор |
Загрузка ...
|
|
| 40 | 80В-6804066 | Накладка |
Загрузка ...
|
|
| 41 | 80-6809100-10 | Амортизатор |
Загрузка ...
|
|
| 42 | 70-8402074 | Буфер |
Загрузка ...
|
|
| 43 | 80В-6801008 | Шайба |
Загрузка ...
|
|
| 44 | 80В-6801031 | Усилитель |
Загрузка ...
|
|
| 45 | 80В-6801550 | Панель |
Загрузка ...
|
|
| 46 | 80В-6804005 | Рамка |
Загрузка ...
|
|
| 47 | 80В-6800106 | Болт |
Загрузка ...
|
|
| 48 | 80В-6800102 | Рейка |
Загрузка ...
|
|
| 49 | 80В-6804007 | Подушка |
Загрузка ...
|
|
| 50 | 80В-6804020 | Панель |
Загрузка ...
|
|
| 51 | 2,5х25 | Шплинт |
Загрузка ...
|
|
| 52 | М6х20 | Винт |
Загрузка ...
|
|
| 110 | 010.015-30-2-3 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
