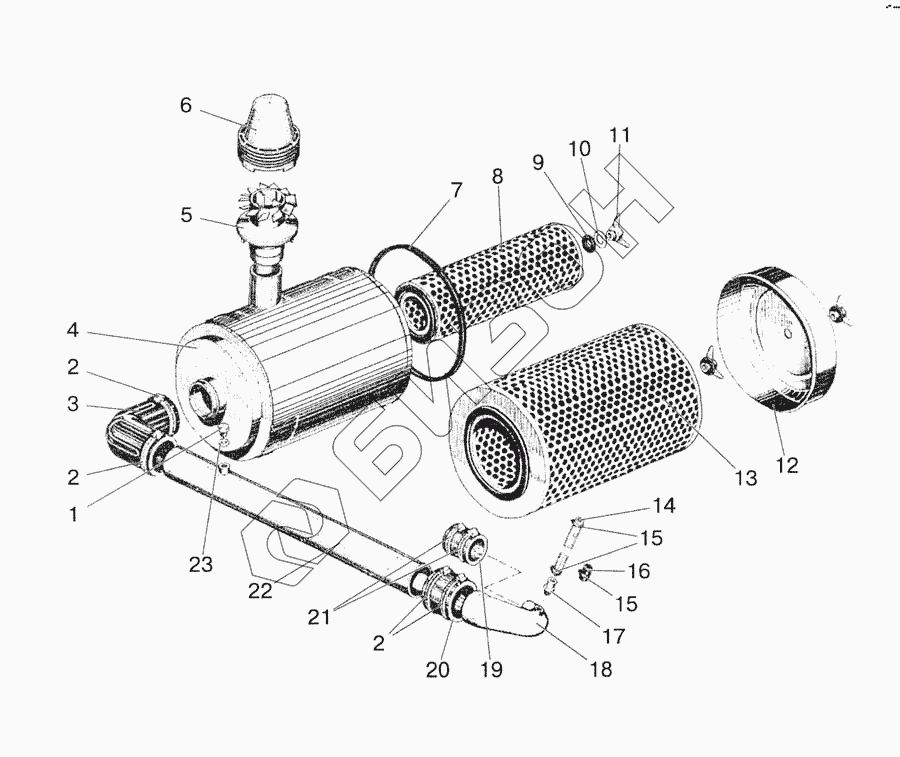

Графический каталог запасных частей к технике: МТЗ-1522. Тракт воздухоподводящий
260-1109010
260-1109015
А5321000-02
1
2
2
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
15
15
16
17
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260-1109010 | 260-1109010 | Воздухоочиститель в сборе |
Загрузка ...
|
|
| 260-1109015 | 260-1109015 | Воздухоочиститель в сборе |
Загрузка ...
|
|
| А5321000-02 | А5321000-02 | Моноциклон (5,6) |
Загрузка ...
|
|
| 142-1109110 | 142-1109110 | Хомут в сборе |
Загрузка ...
|
|
| 1 | 50-1117028 | Пробка |
Загрузка ...
|
|
| 2 | ХЧП10-04(ХС-101) | Хомут стяжной |
Загрузка ...
|
|
| 3 | 260-1109002-А | Патрубок |
Загрузка ...
|
|
| 4 | 260-1109035 | Корпус |
Загрузка ...
|
|
| 5 | А5321.001-02 | Патрубок |
Загрузка ...
|
|
| 6 | А5321002-02 | Колпак |
Загрузка ...
|
|
| 7 | 285х6х6-23 | Кольцо |
Загрузка ...
|
|
| 8 | 260-1109300-01 | Фильтр-патрон |
Загрузка ...
|
|
| 9 | 245-1109317 | Прокладка |
Загрузка ...
|
|
| 10 | 245-1109316 | Шайба |
Загрузка ...
|
|
| 10 | 245-1109315 | Шайба со втулкой и осью винта в сборе |
Загрузка ...
|
|
| 11 | 245-1109311 | Гайка |
Загрузка ...
|
|
| 11 | 245-1109310 | Гайка со втулкой, осью винта и пальцем в сборе |
Загрузка ...
|
|
| 12 | 260-1109250 | Поддон |
Загрузка ...
|
|
| 13 | 260-1109300 | Фильтр-патрон |
Загрузка ...
|
|
| 14 | 18х29-600-1,3(2) | Рукав |
Загрузка ...
|
|
| 15 | ХЧП10(ХС-26) | Хомут стяжной |
Загрузка ...
|
|
| 15 | Хомут стяжной | Хомут стяжной |
Загрузка ...
|
|
| 16 | 260-1109008 | Пробка |
Загрузка ...
|
|
| 17 | 242-3509213 | Штуцер |
Загрузка ...
|
|
| 18 | 260-1109402 | Патрубок |
Загрузка ...
|
|
| 19 | 70-81-60-0,2(2) | Рукав |
Загрузка ...
|
|
| 20 | 245-1008029 | Патрубок |
Загрузка ...
|
|
| 21 | ХЧП10-03(ХС-78) | Хомут стяжной |
Загрузка ...
|
|
| 22 | 260-1109400 | Труба в сборе |
Загрузка ...
|
|
| 22 | 260-1109410 | Труба |
Загрузка ...
|
|
| 23 | D18-055-А-01 | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
