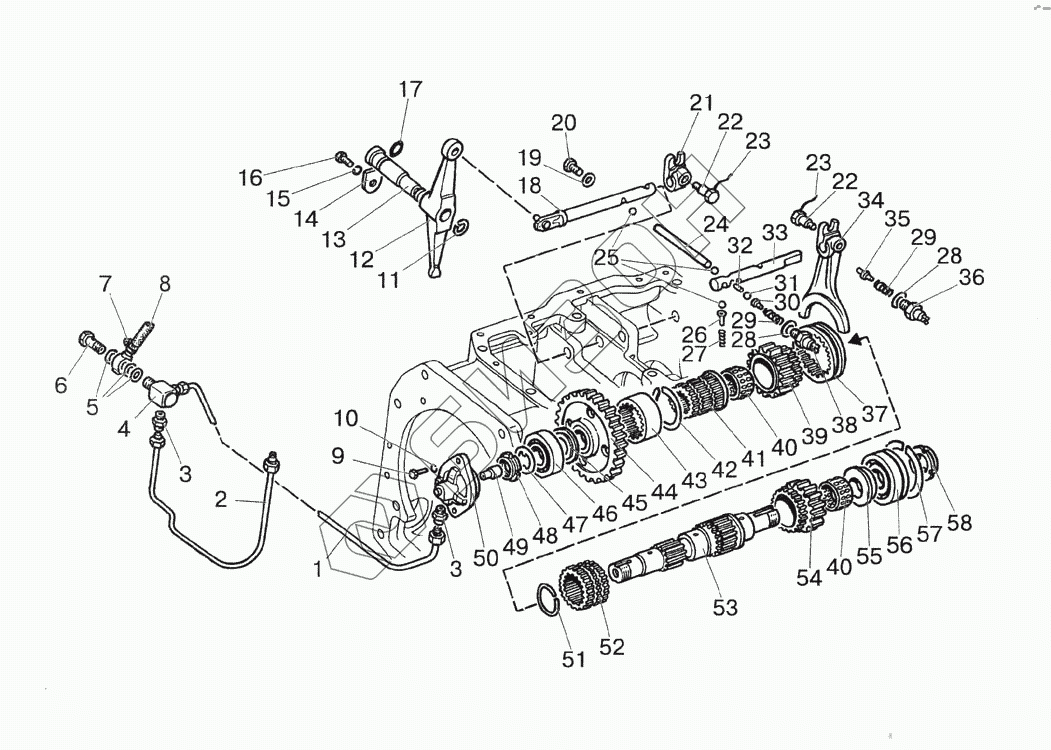

Графический каталог запасных частей к технике: МТЗ-1522. Вал пониженных передач и заднего хода

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 80-1701420 Трубка
Загрузка ...
2 80-1701430 Трубка
Загрузка ...
3 80-1701549 Штуцер
Загрузка ...
4 80-1701057 Штуцер
Загрузка ...
5 Д18-055-А Шайба
Загрузка ...
6 Д18-051 Болт
Загрузка ...
7 TORR012-20/9-C6W Хомут «Норма»
Загрузка ...
8 1222-1702130-01 Маслопровод
Загрузка ...
9 М8Х20 Болт
Загрузка ...
10 ШП8 Шайба
Загрузка ...
11 В25 Кольцо
Загрузка ...
12 85-1702041 Коромысло
Загрузка ...
13 85-1702042 Ось
Загрузка ...
14 85-1702043 Пластина
Загрузка ...
15 ШП10 Шайба
Загрузка ...
16 М10Х20 Болт
Загрузка ...
17 026-030-25-2-4 Кольцо
Загрузка ...
18 85-1702050 Поводок
Загрузка ...
19 85-1702051 Шайба
Загрузка ...
20 М12Х25 Болт
Загрузка ...
21 85-1702045 Поводок
Загрузка ...
22 80-1702108 Болт
Загрузка ...
23 1,6-0-С Проволока
Загрузка ...
24 85-1702046 Палец
Загрузка ...
25 10,0-60 Шарик ГОСТ 3722-81
Загрузка ...
26 80-1704039 Направляющая
Загрузка ...
27 50-1702148-А Пружина фиксатора
Загрузка ...
28 50-1702048 Прокладка
Загрузка ...
29 12-23-668-А Пружина
Загрузка ...
30 85-1702305 Штифт
Загрузка ...
31 12,7-60 Шарик
Загрузка ...
32 85-1702301 Ось
Загрузка ...
33 1522-1702035 Поводок
Загрузка ...
34 1222-1702027 Вилка
Загрузка ...
35 1522-1702306 Штифт
Загрузка ...
36 ВК12-3 Выключатель
Загрузка ...
37 112-1701343 Муфта
Загрузка ...
38 ВК12-4 Выключатель блокировки промежуточного реле
Загрузка ...
39 1222-1701351 Шестерня
Загрузка ...
40 664910Е Подшипник
Загрузка ...
41 80-1701346 Втулка
Загрузка ...
42 2Б70 Кольцо
Загрузка ...
43 1222-1701344 Втулка
Загрузка ...
44 1520-1701340 Шестерня
Загрузка ...
45 80-1701306 Шайба
Загрузка ...
46 12507КМ Подшипник
Загрузка ...
47 80-1701305 Шайба
Загрузка ...
48 52-2308097 Гайка
Загрузка ...
49 80-1701053 Дроссель
Загрузка ...
50 80-1701310 Стакан со штуцером и трубкой в сборе
Загрузка ...
51 54-31-472 Кольцо пружинное
Загрузка ...
52 75-1701352 Втулка
Загрузка ...
53 75-1701335 Вал
Загрузка ...
54 1222-1701361 Шестерня
Загрузка ...
55 80-1701339 Втулка
Загрузка ...
56 692309КМ Подшипник
Загрузка ...
57 80-1701396 Кольцо
Загрузка ...
58 80-1701045 Гайка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
