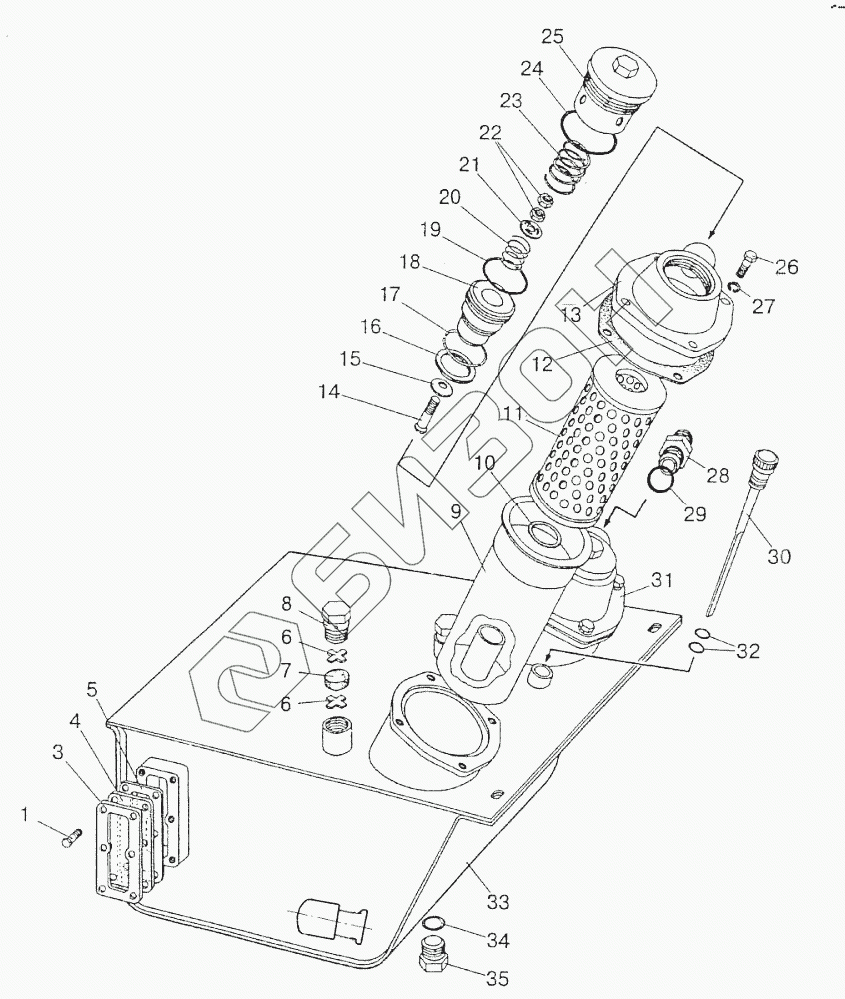

Графический каталог запасных частей к технике: МТЗ-1523. Бак
/102.gif)
1
3
4
5
6
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М6х20DINEN1665-98 | Болт |
Загрузка ...
|
|
| 3 | 85-4608088-Б | Корпус |
Загрузка ...
|
|
| 4 | 85-4608087-Б | Указатель |
Загрузка ...
|
|
| 5 | 85-4608086-Б | Уплотнитель |
Загрузка ...
|
|
| 6 | 50-4608062 | Шайба сапуна |
Загрузка ...
|
|
| 7 | 50-4608063 | Фильтр |
Загрузка ...
|
|
| 8 | 50-4608059 | Пробка сапуна |
Загрузка ...
|
|
| 9 | 822-4608020-А | Корпус фильтра |
Загрузка ...
|
|
| 10 | 042-050-46-2-2 | Кольцо |
Загрузка ...
|
|
| 11 | ЭФОМ631-1 | Элемент фильтрующий |
Загрузка ...
|
|
| 11 | ФЭГ3-25 | Элемент фильтрующий |
Загрузка ...
|
|
| 12 | 822-4608112 | Прокладка |
Загрузка ...
|
|
| 13 | 1522-4608211-01 | Крышка |
Загрузка ...
|
|
| 14 | ВинтМ6х40 | Винт |
Загрузка ...
|
|
| 15 | 8.20.004 | Клапан |
Загрузка ...
|
|
| 16 | 822-4608042 | Кольцо |
Загрузка ...
|
|
| 17 | 822-4608032 | Кольцо |
Загрузка ...
|
|
| 18 | 822-4608041 | Клапан |
Загрузка ...
|
|
| 19 | 055-060-2-2 | Кольцо |
Загрузка ...
|
|
| 20 | 8.20.002 | Пружина |
Загрузка ...
|
|
| 21 | 8.20.005 | Шайба опорная |
Загрузка ...
|
|
| 22 | ГайкаМ6 | Гайка М6 |
Загрузка ...
|
|
| 23 | 80-4608057 | Пружина |
Загрузка ...
|
|
| 24 | 066-071-30-2-2 | Кольцо |
Загрузка ...
|
|
| 25 | 822-4608031 | Корпус |
Загрузка ...
|
|
| 26 | БолтМ8x25 | Болт |
Загрузка ...
|
|
| 27 | ШП8 | Шайба |
Загрузка ...
|
|
| 28 | С80-4607034 | Штуцер |
Загрузка ...
|
|
| 29 | 027-032-30-2-2 | Кольцо |
Загрузка ...
|
|
| 30 | 70-4608065А | Масломер |
Загрузка ...
|
|
| 31 | 1522-4608211 | Крышка |
Загрузка ...
|
|
| 32 | 011-015-25-2-2 | Кольцо |
Загрузка ...
|
|
| 33 | 1522-4608220 | Корпус |
Загрузка ...
|
|
| 34 | 017-022-30-2-2 | Кольцо |
Загрузка ...
|
|
| 35 | 50-4608027-В | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
