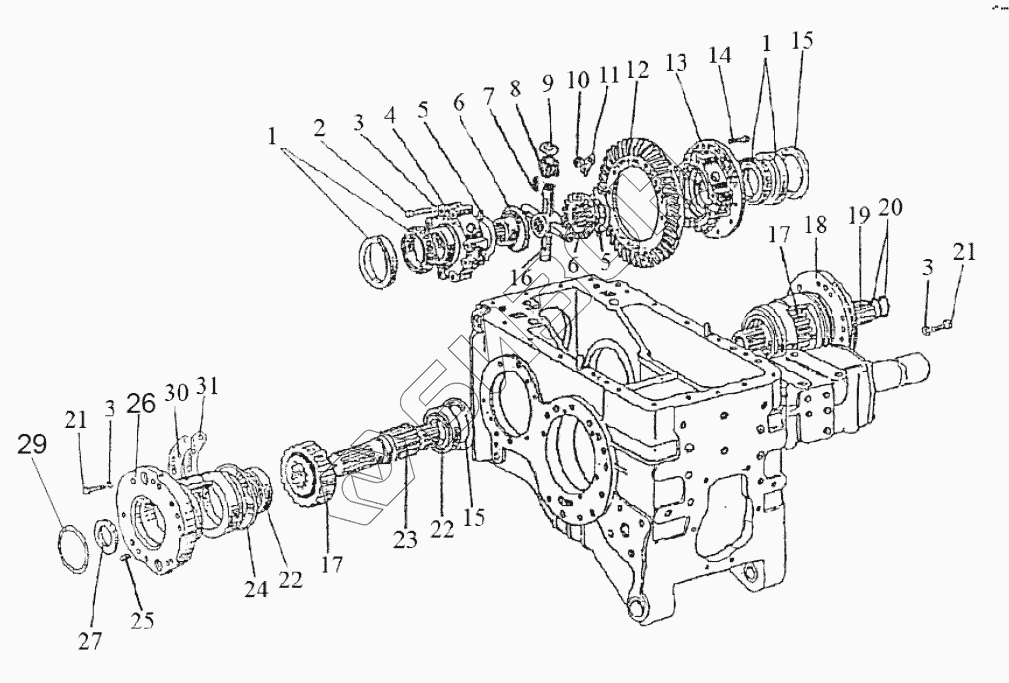

Графический каталог запасных частей к технике: МТЗ-1523. Дифференциал. Стакан подшипников.
/47.gif)
1
1
2
3
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
21
21
22
22
23
24
25
26
27
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1522-2403010-А | 1522-2403010-А | Дифференциал |
Загрузка ...
|
|
| 1 | 7216А | Подшипник |
Загрузка ...
|
|
| 2 | 50-2403034-А | Болт |
Загрузка ...
|
|
| 3 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 4 | 1522-2403019-02 | Крышка |
Загрузка ...
|
|
| 5 | 1220-2403049 | Шайба опорная |
Загрузка ...
|
|
| 6 | 1522-2403048 | Шестерня полуосевая |
Загрузка ...
|
|
| 7 | Ролик4х29,8А3 | Ролик 4х29,8 А3 |
Загрузка ...
|
|
| 8 | 1522-2403057-Б | Сателлит |
Загрузка ...
|
|
| 9 | 1522-2403025-Б | Шайба сателлита |
Загрузка ...
|
|
| 10 | ГайкаМ12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | 50-2403023 | Пластина стопорная |
Загрузка ...
|
|
| 12 | 50-2403021-В | Шестерня ведомая |
Загрузка ...
|
|
| 13 | 1522-2403015-02 | Корпус дифференциала |
Загрузка ...
|
|
| 13 | 1522-2403018-02 | Корпус |
Загрузка ...
|
|
| 14 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 15 | 1221-2407043 | Кольцо |
Загрузка ...
|
|
| 16 | 1522-2403062-Б | Крестовина |
Загрузка ...
|
|
| 17 | 1522-2407052 | Шестерня |
Загрузка ...
|
|
| 18 | 1523М-2407060 | Стакан левый |
Загрузка ...
|
|
| 18 | 1221М-2407042-01 | Стакан подшипников правый |
Загрузка ...
|
|
| 18 | 1523М-2407060-01 | Стакан правый |
Загрузка ...
|
|
| 19 | 1221М-2407053 | Вал |
Загрузка ...
|
|
| 20 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 21 | 80М-2407041 | Болт |
Загрузка ...
|
|
| 22 | 311А | Подшипник |
Загрузка ...
|
|
| 23 | 1221М-2407053-01 | Вал |
Загрузка ...
|
|
| 24 | 205-210-36-1-4 | Кольцо |
Загрузка ...
|
|
| 25 | 80М-2407039 | Штифт |
Загрузка ...
|
|
| 26 | 1221М-2407042 | Стакан подшипников левый |
Загрузка ...
|
|
| 27 | 2.2-52x75-1 | Манжета |
Загрузка ...
|
|
| 29 | С125 | Кольцо |
Загрузка ...
|
|
| 30 | 1221-2407056 | Прокладка (0,5 mm) |
Загрузка ...
|
|
| 31 | 1221-2407057 | Прокладка (0,2 mm) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
