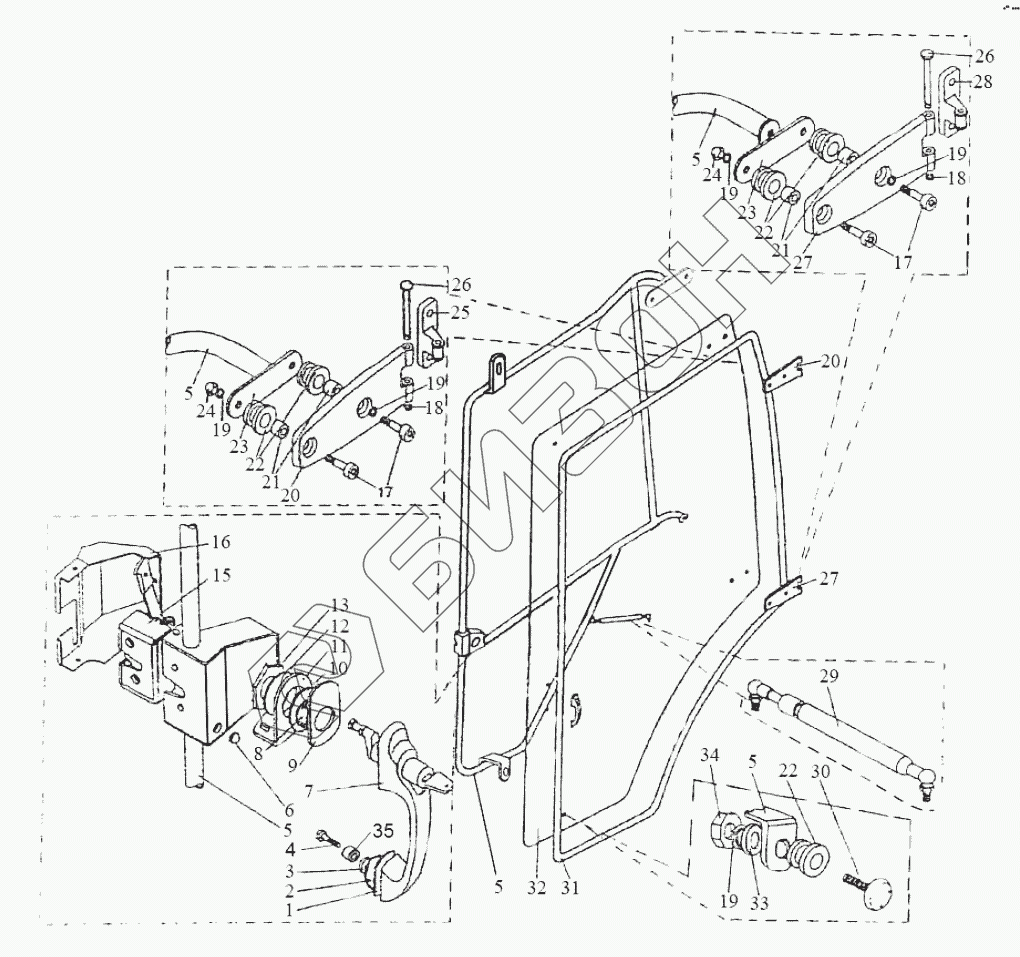

Графический каталог запасных частей к технике: МТЗ-1523. Дверь кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
5
5
5
6
6
7
7
8
9
10
11
11
12
13
15
15
16
16
17
17
18
18
19
19
19
19
19
20
20
20
21
21
22
22
22
23
23
24
24
25
25
26
26
27
27
27
28
28
29
29
30
31
32
32
32
32
32
32
32
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали Цена
2522-6708005-01 2522-6708005-01 Дверь правая
Загрузка ...
2522-6708015-01 2522-6708015-01 Стекло правое
Загрузка ...
2522-6708015 2522-6708015 Стекло левое
Загрузка ...
2522-6708005 2522-6708005 Дверь левая
Загрузка ...
1 2522-6105018 Прокладка
Загрузка ...
2 2522-6105019 Прокладка
Загрузка ...
3 2522-6105021 Шайба
Загрузка ...
4 ВинтВ.М6-6gx20.58.019 Винт В.М6-6gx20.58.019
Загрузка ...
5 2522-6708020-А Рама левая
Загрузка ...
6 70-8401072 Буфер
Загрузка ...
6 2522-6708020-А-01 Рама правая
Загрузка ...
7 2522-6105330 Ручка правая
Загрузка ...
7 2522-6105300 Ручка левая
Загрузка ...
8 2522-6105022 Втулка
Загрузка ...
9 2522-6105013 Прокладка
Загрузка ...
10 2522-6105014 Прокладка
Загрузка ...
11 2522-6105023-01 Кронштейн левый
Загрузка ...
11 2522-6105023 Кронштейн правый
Загрузка ...
12 2522-6105016 Шайба
Загрузка ...
13 2522-6105017 Гайка
Загрузка ...
15 80-6105050 Замок
Загрузка ...
15 80-6105050-01 Замок
Загрузка ...
16 2522-6708812-01 Крышка правая
Загрузка ...
16 2522-6708812 Крышка левая
Загрузка ...
17 ВинтМ8-6gx30.56.019 Винт М8-6gx30.56.019
Загрузка ...
18 Шайба6.59Г Шайба 6.59Г
Загрузка ...
19 Шайба8Т Шайба 8Т
Загрузка ...
20 2522-6708056-01 Петля правая верхняя
Загрузка ...
20 2522-6708056 Петля левая верхняя
Загрузка ...
21 2522-6708017 Втулка
Загрузка ...
22 2522-6708016 Втулка
Загрузка ...
23 2522-6708011 Планка
Загрузка ...
24 2522-6708029 Гайка
Загрузка ...
25 2522-6708051-01 Петля верхняя
Загрузка ...
25 2522-6708051 Петля верхняя
Загрузка ...
26 822-6700011 Палец
Загрузка ...
27 2522-6708061 Петля левая нижняя
Загрузка ...
27 2522-6708061-01 Петля правая нижняя
Загрузка ...
28 2522-6708066 Петля левая нижняя
Загрузка ...
28 2522-6708066-01 Петля правая нижняя
Загрузка ...
29 11.4.6308010 Пружина
Загрузка ...
29 586564 Пружина газовая 6288 VJ
Загрузка ...
30 2522-6708975 Винт
Загрузка ...
31 В-716 Профиль
Загрузка ...
32 2522-6708013-A Стекло левое
Загрузка ...
32 2522-6708013-AL Стекло
Загрузка ...
32 2522-6708013-A2 Стекло левое
Загрузка ...
32 2522-6708013-01 Стекло правое
Загрузка ...
32 2522-6708013-01-A Стекло правое
Загрузка ...
32 2522-6708013-01-AL Стекло правое
Загрузка ...
32 2522-6708013-01-A2 Стекло правое
Загрузка ...
32 2522-6708013 Стекло левое
Загрузка ...
33 ГайкаМ8-6Н.6.019 Гайка
Загрузка ...
34 ШайбаС8.01.019 Шайба
Загрузка ...
35 2522П-6105024 Втулка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
