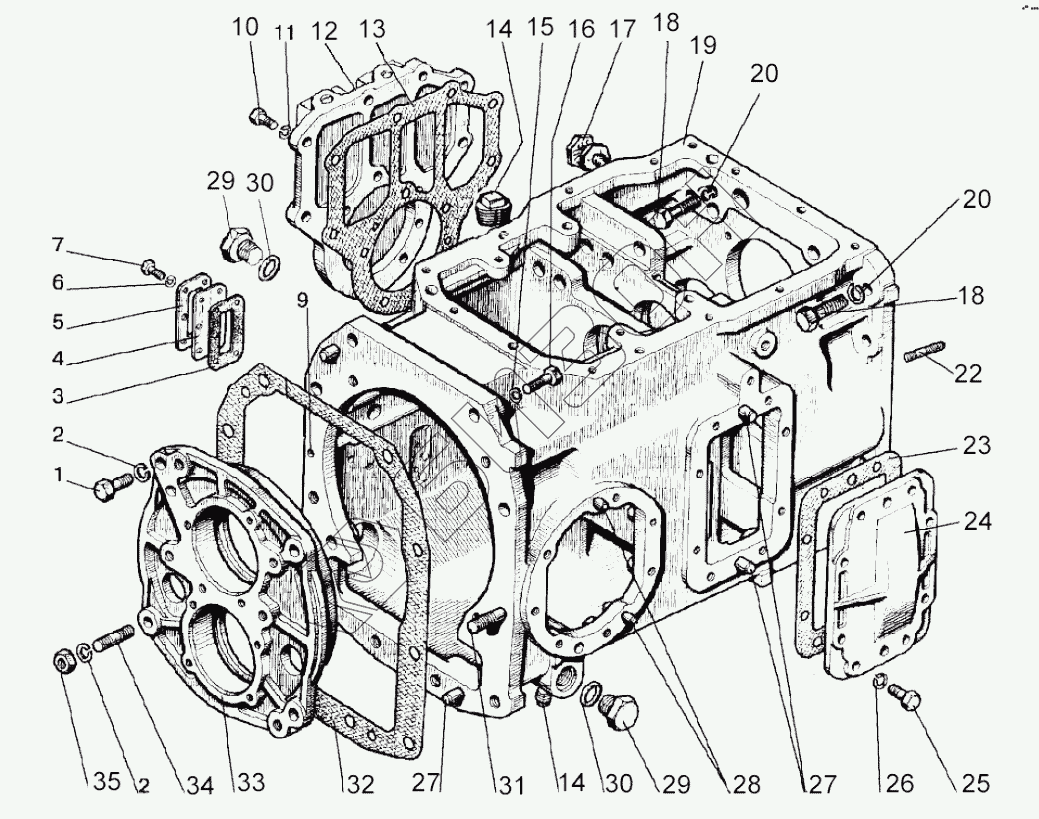

Графический каталог запасных частей к технике: МТЗ-1523. Коробка передач 1522-1700010
/21.gif)
1
2
2
3
4
5
6
7
9
10
11
12
13
14
14
15
16
17
18
18
19
20
20
22
23
24
25
26
27
27
28
29
29
30
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1522-1700010 | 1522-1700010 | Коробка передач в сборе |
Загрузка ...
|
|
| 1 | БолтМ16-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 3 | 85-4608086-A | Прокладка |
Загрузка ...
|
|
| 4 | 85-4608087 | Указатель |
Загрузка ...
|
|
| 5 | 85-4608088 | Пластина |
Загрузка ...
|
|
| 6 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 7 | БолтМ6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | Шарик10,0-60 | Шарик 10,0-60 |
Загрузка ...
|
|
| 10 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 12 | 1221-1802016 | Крышка |
Загрузка ...
|
|
| 13 | 80-1701399-Б | Прокладка |
Загрузка ...
|
|
| 14 | ПККГ3/8dm | Пробка |
Загрузка ...
|
|
| 15 | Шайба20.ОТ | Шайба |
Загрузка ...
|
|
| 16 | 70-4605036 | Болт |
Загрузка ...
|
|
| 17 | 50-1002318-Б | Рым |
Загрузка ...
|
|
| 18 | 1221-2401011-01 | Болт М18х60 |
Загрузка ...
|
|
| 19 | 1522-1701025 | Корпус |
Загрузка ...
|
|
| 20 | Шайба18ОТ | Шайба |
Загрузка ...
|
|
| 22 | 1522-1701525 | Шпилька |
Загрузка ...
|
|
| 23 | 50-17014456-А | Прокладка |
Загрузка ...
|
|
| 24 | 70-1701454-А2-01 | Крышка |
Загрузка ...
|
|
| 25 | БолтМ12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 27 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 28 | ШЦК10х25 | Штифт |
Загрузка ...
|
|
| 29 | 80-4608021 | Заглушка |
Загрузка ...
|
|
| 30 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 31 | 80-17015525 | Шпилька |
Загрузка ...
|
|
| 32 | 80-1701026 | Прокладка |
Загрузка ...
|
|
| 33 | 80-1701034-01 | Стакан |
Загрузка ...
|
|
| 34 | 80-1701204 | Шпилька |
Загрузка ...
|
|
| 35 | ГайкаМ16-6Н.6.019 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
