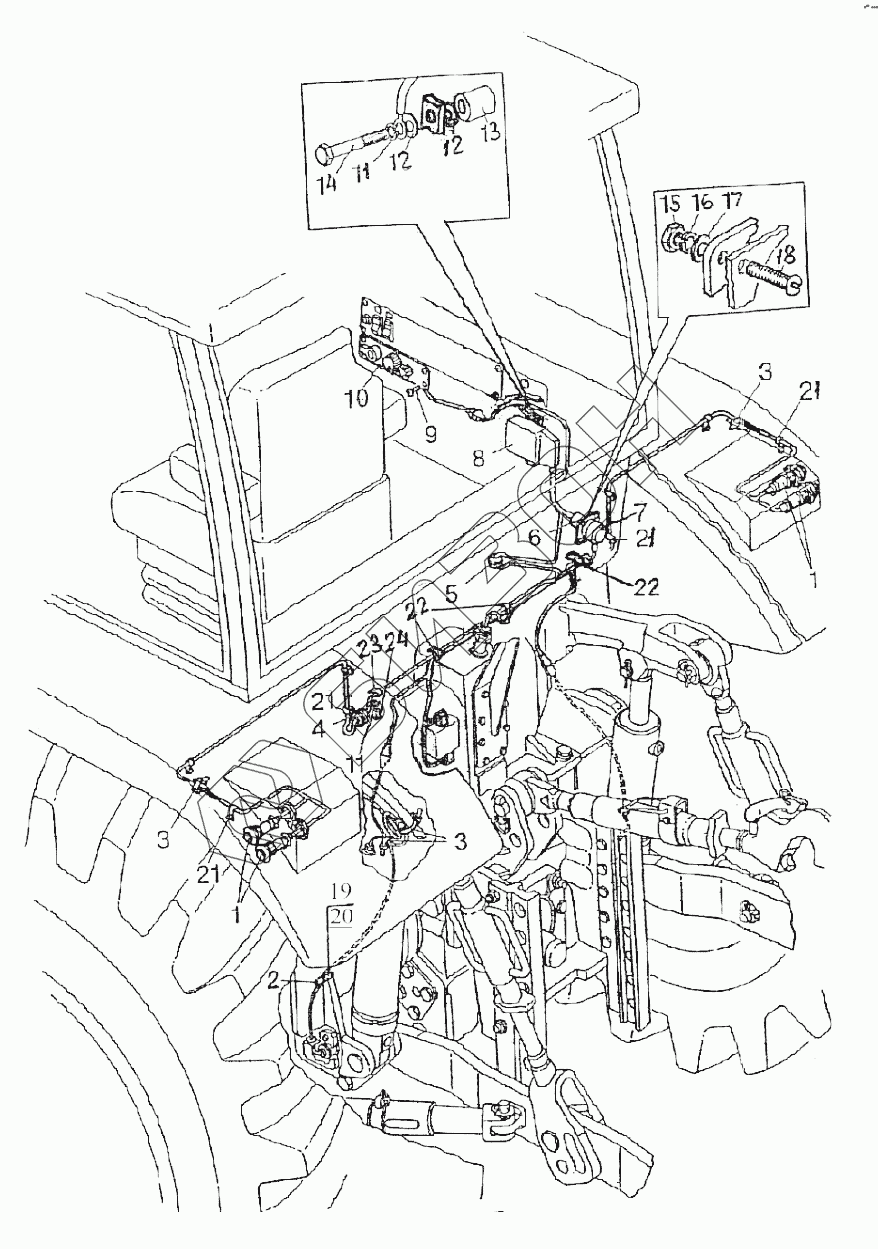

Графический каталог запасных частей к технике: МТЗ-1523. Управление навесным устройством
/136.gif)
1
1
2
3
3
3
5
6
7
8
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
21
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1522-8700610-02 | 1522-8700610-02 | Управление навесным устройством |
Загрузка ...
|
|
| 1522-8700610 | 1522-8700610 | Управление навесным устройством |
Загрузка ...
|
|
| 1 | 3710.65 | Выключатель кнопочный |
Загрузка ...
|
|
| 2 | 50-3723021 | Скоба |
Загрузка ...
|
|
| 3 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 5 | 70-3723042-02 | Втулка |
Загрузка ...
|
|
| 6 | 1523-3724890 | Жгут |
Загрузка ...
|
|
| 7 | 1523-3724895-Б | Жгут |
Загрузка ...
|
|
| 8 | R917004743 | Блок электронный R917004743 |
Загрузка ...
|
|
| 8 | МК03-03 | Контроллер |
Загрузка ...
|
|
| 9 | ВинтВ.М4-6gх20.58.019 | Винт |
Загрузка ...
|
|
| 10 | 0538201611 | Панель управления 0538201611 |
Загрузка ...
|
|
| 10 | ПУ-03 | Пульт управления |
Загрузка ...
|
|
| 11 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 12 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 13 | Р50-4616023 | Втулка |
Загрузка ...
|
|
| 14 | БолтМ6-6gх35.88.019 | Болт |
Загрузка ...
|
|
| 15 | ГайкаМ3-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | Шайба3Т | Шайба |
Загрузка ...
|
|
| 17 | ШайбаС3.01.019 | Шайба |
Загрузка ...
|
|
| 18 | ВинтВ.М3-6gх16.59.019 | Винт |
Загрузка ...
|
|
| 19 | БолтМ8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 21 | 1221-8700022 | Хомут |
Загрузка ...
|
|
| 22 | 1321-8700019-01 | Хомут |
Загрузка ...
|
|
| 23 | 1321-8700019-02 | Хомут |
Загрузка ...
|
|
| 24 | БолтМ6-6gх12.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
