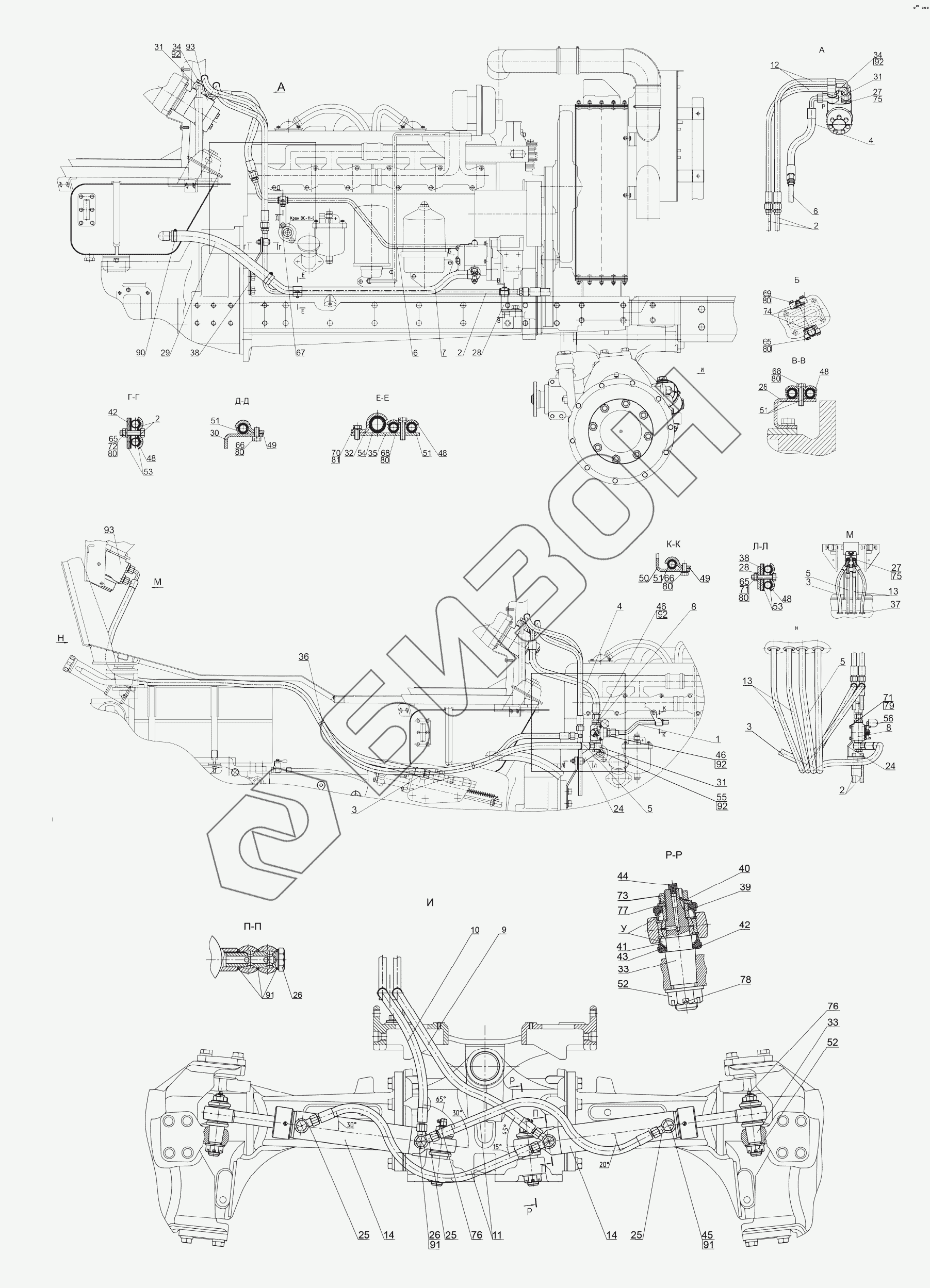

Графический каталог запасных частей к технике: МТЗ-1523. Управление рулевое гидрообъемное
/61.gif)
1
2
2
2
2
3
3
3
4
4
5
5
5
6
6
7
8
8
9
10
11
12
13
13
14
14
24
24
25
25
25
26
26
27
27
28
28
28
29
30
31
31
31
31
32
33
33
34
34
35
36
37
38
38
39
40
41
42
42
43
44
45
46
46
48
48
48
48
49
49
50
51
51
51
51
52
52
53
53
54
55
56
65
65
65
66
66
67
68
68
69
70
71
71
72
73
74
75
75
75
76
76
77
78
79
80
80
80
80
80
80
80
80
81
90
91
91
91
92
92
92
92
92
93
93
93
93
93
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1523-3400010-01 | 1523-3400010-01 | Рулевое управление |
Загрузка ...
|
|
| 1523-3400010 | 1523-3400010 | Рулевое управление |
Загрузка ...
|
|
| 1 | 2022В-3407020 | Маслопровод |
Загрузка ...
|
|
| 2 | 1523-3407050 | Маслопровод |
Загрузка ...
|
|
| 3 | 1522В-3407100-01 | Рукав высокого давления |
Загрузка ...
|
|
| 4 | 1522В-3407100-06 | Рукав высокого давления |
Загрузка ...
|
|
| 5 | 1522В-3407100-16 | Рукав высокого давления |
Загрузка ...
|
|
| 6 | 1221-3407020 | Маслопровод |
Загрузка ...
|
|
| 7 | 1221-3407030-А | Маслопровод |
Загрузка ...
|
|
| 8 | 1221В-3407150-А | Кран |
Загрузка ...
|
|
| 9 | 952-3407100-02 | Рукав высокого давления |
Загрузка ...
|
|
| 10 | 952-3407100-04 | Рукав высокого давления |
Загрузка ...
|
|
| 11 | 952-3407100-12 | Рукав высокого давления |
Загрузка ...
|
|
| 12 | 680-4607140-11 | Рукав высокого давления |
Загрузка ...
|
|
| 13 | 680-4607140-08 | Рукав |
Загрузка ...
|
|
| 14 | Ц50-3405215-А | Гидроцилиндр |
Загрузка ...
|
|
| 24 | 2022В-3407018 | Кронштейн |
Загрузка ...
|
|
| 25 | 2022-3407202-А | Угольник поворотный |
Загрузка ...
|
|
| 26 | 2022-3407301 | Болт |
Загрузка ...
|
|
| 27 | 1522-3407016 | Штуцер |
Загрузка ...
|
|
| 27 | 1522-3407016 | Штуцер |
Загрузка ...
|
|
| 28 | 1522-3407017 | Кронштейн |
Загрузка ...
|
|
| 29 | 1321-3407018-01 | Шланг |
Загрузка ...
|
|
| 30 | 1221-3407013 | Кронштейн |
Загрузка ...
|
|
| 31 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 31 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 32 | 102-3407014 | Скоба |
Загрузка ...
|
|
| 33 | 102-3405103 | Палец |
Загрузка ...
|
|
| 34 | 85-3407105 | Болт |
Загрузка ...
|
|
| 35 | 85-3407107 | Планка |
Загрузка ...
|
|
| 36 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 37 | 80-3723048 | Втулка |
Загрузка ...
|
|
| 38 | 80В-3407012 | Кронштейн |
Загрузка ...
|
|
| 39 | Ф80-3405102-В | Втулка |
Загрузка ...
|
|
| 40 | Ф80-3405103 | Шайба стопорная |
Загрузка ...
|
|
| 41 | Ф80-3405107 | Втулка сферическая |
Загрузка ...
|
|
| 42 | Ф80-3405108 | Чашка уплотнительная |
Загрузка ...
|
|
| 43 | Ф80-3405109 | Уплотнитель |
Загрузка ...
|
|
| 44 | Ф80-3405112 | Штуцер |
Загрузка ...
|
|
| 45 | Ф80-3407301 | Болт |
Загрузка ...
|
|
| 46 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 48 | 70-3407146 | Планка |
Загрузка ...
|
|
| 49 | 70-3407163 | Скоба |
Загрузка ...
|
|
| 50 | 70-3407164 | Кронштейн |
Загрузка ...
|
|
| 51 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 52 | 70-4605316 | Гайка упорная |
Загрузка ...
|
|
| 53 | 70-4607158 | Прокладка |
Загрузка ...
|
|
| 54 | 70-4607158-01 | Прокладка |
Загрузка ...
|
|
| 55 | 40-4607032 | Болт |
Загрузка ...
|
|
| 56 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 65 | БолтМ8-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 66 | БолтМ8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 67 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 68 | БолтМ8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 69 | БолтМ8-6gх35.88.019 | Болт |
Загрузка ...
|
|
| 70 | БолтМ10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 71 | БолтМ6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 72 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 73 | ГайкаМ20х1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 74 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 74 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 75 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 76 | Маслёнка1.1.Ц9.хр | Маслёнка |
Загрузка ...
|
|
| 77 | ШайбаС20.01.019 | Шайба |
Загрузка ...
|
|
| 78 | Шплинт4х36.019 | Шплинт |
Загрузка ...
|
|
| 79 | Шайба6T | Шайба |
Загрузка ...
|
|
| 80 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 81 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 82 | 020-024-25-2-2 | Кольцо |
Загрузка ...
|
|
| 90 | 25-40 | Хомут |
Загрузка ...
|
|
| 91 | РМ3/8 | Шайба |
Загрузка ...
|
|
| 92 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 93 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 93 | OSPC-160ON1150G0030 | Насос-дозатор |
Загрузка ...
|
|
| 93 | HKUS160/4-140РЗ-02/3 | Насос-дозатор |
Загрузка ...
|
|
| 93 | 1231160ВON.PMI | Насос-дозатор |
Загрузка ...
|
|
| 93 | SUB160.140-200-1 | Насос-дозатор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
