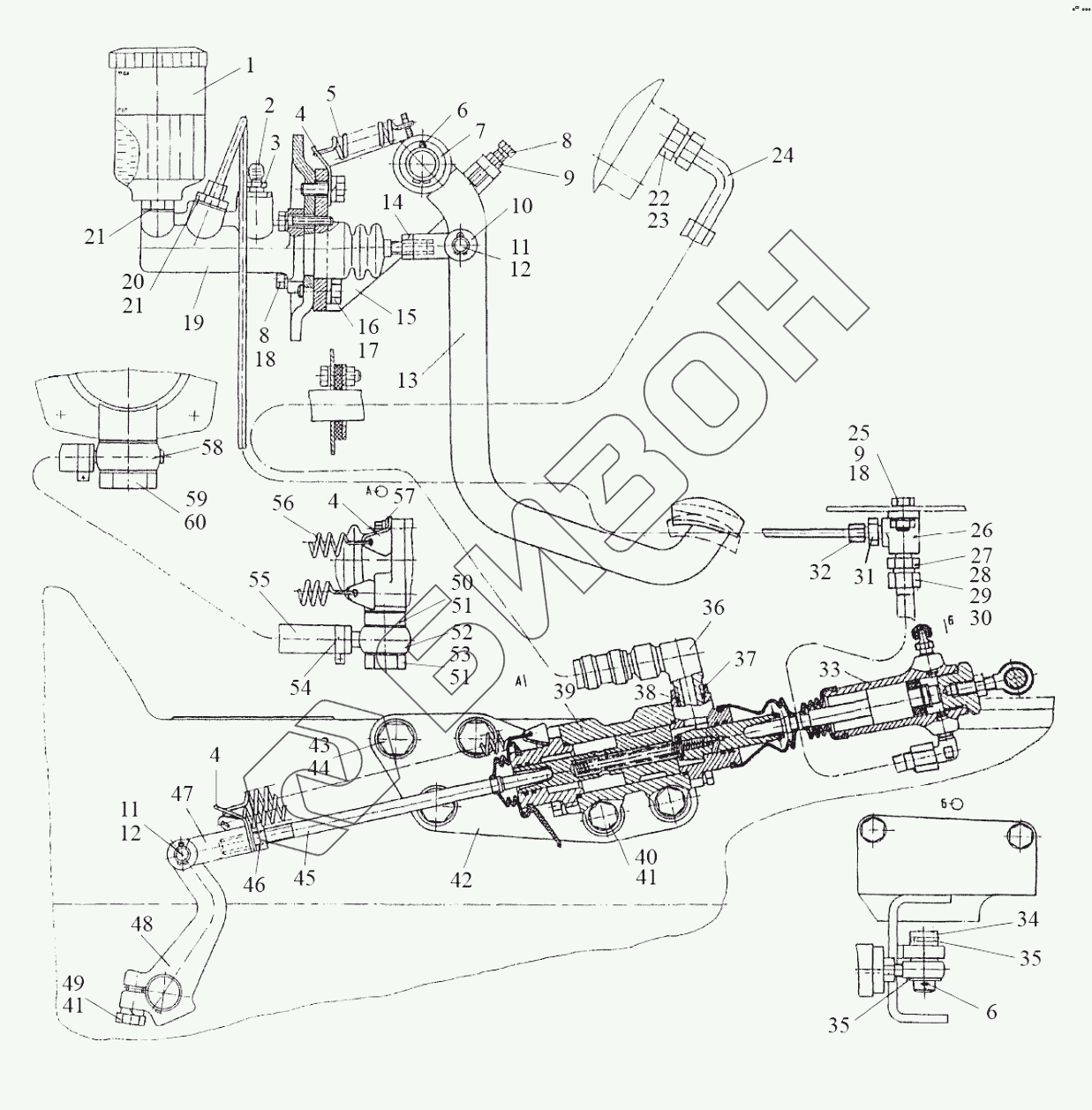

Графический каталог запасных частей к технике: МТЗ-1523. Управление сцеплением
/14.gif)
1
4
4
4
5
6
6
7
8
8
9
9
10
11
11
12
12
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1522-1602010 | 1522-1602010 | Управление сцеплением на переднем ходу |
Загрузка ...
|
|
| 1 | 822-1602120 | Бачок |
Загрузка ...
|
|
| 4 | 80-1602116 | Ушко |
Загрузка ...
|
|
| 5 | 70-4616033зам | Пружина |
Загрузка ...
|
|
| 6 | Шплинт4х36.019 | Шплинт |
Загрузка ...
|
|
| 7 | 50-3406037 | Шайба упорная |
Загрузка ...
|
|
| 8 | БолтМ8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 10 | 822-3502203 | Вилка |
Загрузка ...
|
|
| 11 | Шплинт3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 12 | Палец12х32 | Палец |
Загрузка ...
|
|
| 13 | 1522-1602090 | Педаль |
Загрузка ...
|
|
| 14 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 15 | 1522-1602030 | Кронштейн |
Загрузка ...
|
|
| 16 | БолтМ10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 18 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 19 | 2022-1602810 | Цилиндр главный |
Загрузка ...
|
|
| 20 | 822-3503083 | Штуцер |
Загрузка ...
|
|
| 21 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 22 | 1522-3407016 | Штуцер |
Загрузка ...
|
|
| 23 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 24 | 1522В-3407100-03 | Рукав высокого давления |
Загрузка ...
|
|
| 25 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | 80В-1602106-Б | Угольник |
Загрузка ...
|
|
| 27 | 822-3503155 | Штуцер |
Загрузка ...
|
|
| 28 | 2022-1602200 | Рукав гибкий сцепления, тип 11 |
Загрузка ...
|
|
| 29 | 923-3503221 | Ниппель |
Загрузка ...
|
|
| 30 | Д80-4607212 | Гайка |
Загрузка ...
|
|
| 31 | 822-3503701 | Штуцер |
Загрузка ...
|
|
| 32 | 2522-1602595 | Трубопровод |
Загрузка ...
|
|
| 33 | 1523-1602550 | Цилиндр рабочий |
Загрузка ...
|
|
| 34 | Палец16х40 | Палец 16х40 |
Загрузка ...
|
|
| 35 | ШайбаС16.01.019 | Шайба С 16.01.019 |
Загрузка ...
|
|
| 36 | 40-3405061-А | Штуцер М20х1,5 |
Загрузка ...
|
|
| 37 | 40-3405062 | Гайка |
Загрузка ...
|
|
| 38 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 39 | 80-1602510-01 | Гидроусилитель |
Загрузка ...
|
|
| 40 | БолтМ12-6gх90.88.35.019 | Болт М12-6gх90.88.35.019 |
Загрузка ...
|
|
| 41 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 42 | 1522-1602067 | Кронштейн |
Загрузка ...
|
|
| 43 | БолтМ16-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 44 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 45 | 1221В-1602112 | Тяга |
Загрузка ...
|
|
| 46 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 47 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 48 | 1522-1601219 | Рычаг |
Загрузка ...
|
|
| 49 | БолтМ12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 50 | 1522-1602034 | Втулка |
Загрузка ...
|
|
| 51 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 52 | С80-4607380 | Труба |
Загрузка ...
|
|
| 53 | 40-4607051 | Болт |
Загрузка ...
|
|
| 54 | ХС-21 | Хомут |
Загрузка ...
|
|
| 55 | 1522-1602711 | Шланг |
Загрузка ...
|
|
| 56 | 50-1605152 | Пружина |
Загрузка ...
|
|
| 57 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 58 | 1221-3407130 | Маслопровод |
Загрузка ...
|
|
| 59 | 1221-3407140-01 | Клапан |
Загрузка ...
|
|
| 60 | 40-4607033-А | Шайба |
Загрузка ...
|
