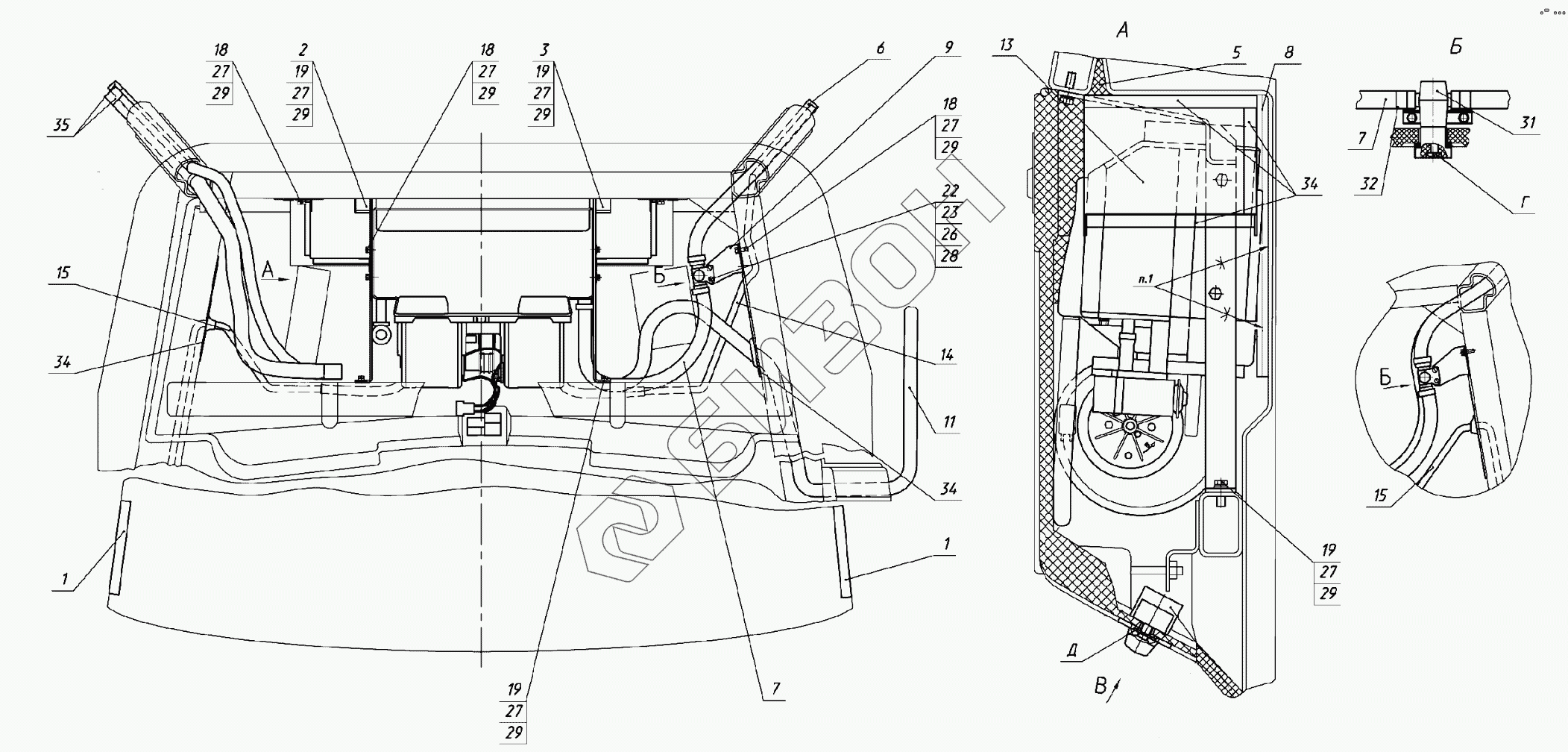

Графический каталог запасных частей к технике: МТЗ-1523. Установка отопителя-охладителя
/122.gif)
1
1
2
3
5
6
7
7
8
9
11
13
15
15
18
18
18
19
19
19
19
22
23
26
27
27
27
27
27
27
27
28
29
29
29
29
29
29
29
31
32
32
34
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2822-8101010 | 2822-8101010 | Установка отопителя-охладителя |
Загрузка ...
|
|
| 1 | 2522-8104010 | Установка фильтра |
Загрузка ...
|
|
| 2 | 3022-8101020 | Кронштейн |
Загрузка ...
|
|
| 3 | 3022-8101020-01 | Кронштейн |
Загрузка ...
|
|
| 5 | 80-8101714-03 | Уплотнитель |
Загрузка ...
|
|
| 6 | 2822ДЦ-8100014 | Шланг |
Загрузка ...
|
|
| 7 | 1522-8101012-04 | Шланг |
Загрузка ...
|
|
| 8 | 2022-8101013 | Уплотнитель |
Загрузка ...
|
|
| 9 | 1522-8101034 | Кронштейн |
Загрузка ...
|
|
| 11 | 3022-8101011-02 | Шланг |
Загрузка ...
|
|
| 13 | 3022-8101017 | Стенка |
Загрузка ...
|
|
| 15 | 3022-8101012-02 | Трубка |
Загрузка ...
|
|
| 18 | БолтМ6-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | БолтМ6-6gх30.88.35.019 | Болт М6-6gх30.88.35.019 |
Загрузка ...
|
|
| 22 | ВинтВ.М5-6gх16.58.019 | Винт |
Загрузка ...
|
|
| 23 | ГайкаМ5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 26 | ШайбаС.5.01.019 | Шайба С.5.01.019 |
Загрузка ...
|
|
| 27 | ШайбаС.6.01.019 | Шайба С.6.01.019 |
Загрузка ...
|
|
| 28 | Шайба5Т | Шайба |
Загрузка ...
|
|
| 29 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 31 | КранПО11 | Кран ПО 11 |
Загрузка ...
|
|
| 32 | 16-27/971 | Хомут/С1аmр NORМА ТОRRО |
Загрузка ...
|
|
| 32 | 16-25/9-C6W | Хомут «Норма» |
Загрузка ...
|
|
| 34 | ВикарЛТ50х2 | Герметик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
