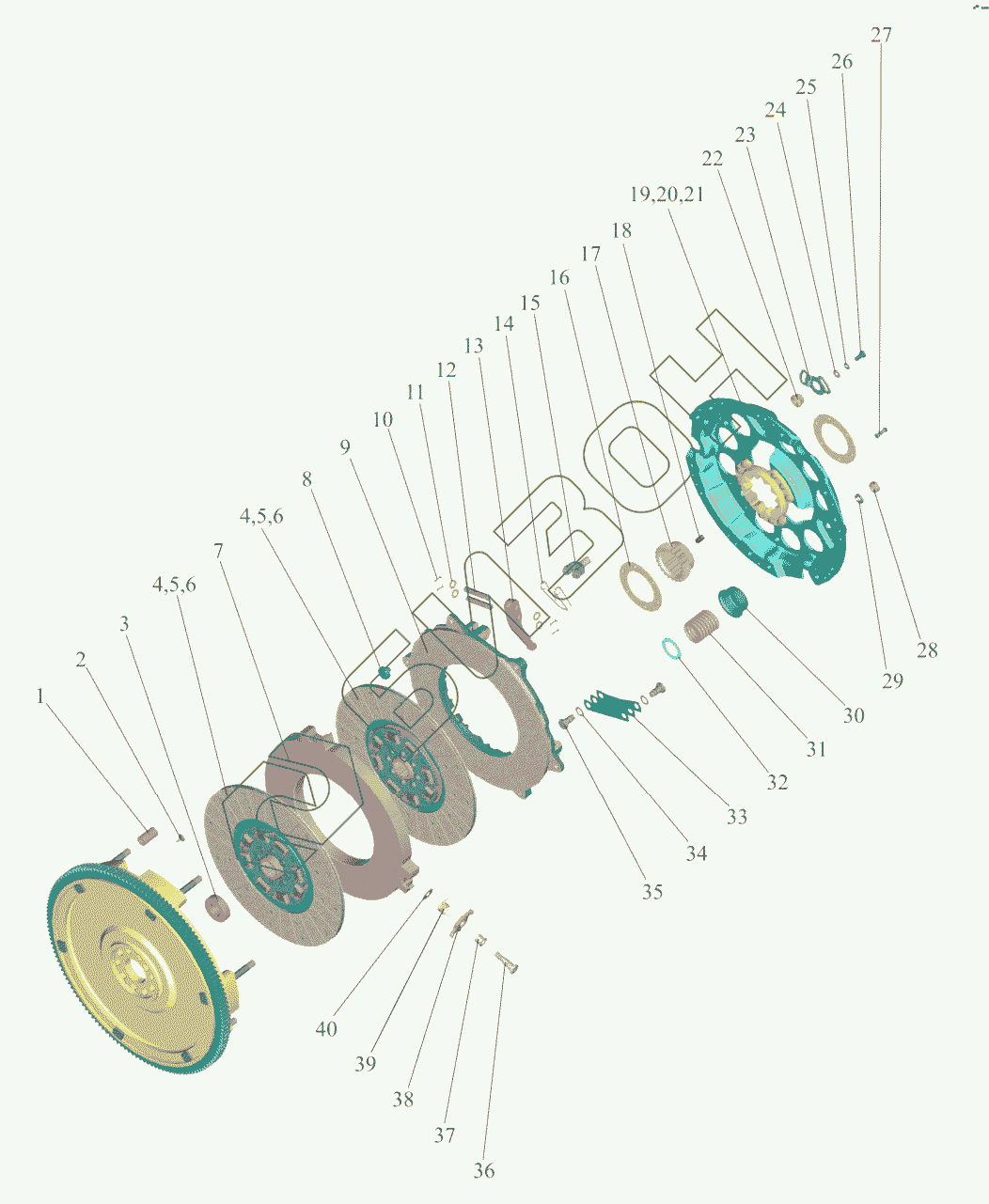

Графический каталог запасных частей к технике: МТЗ-1523. Установка сцепления 260.1-1005009

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали Цена
85-1601090-B 85-1601090-B Диск сцепления
Загрузка ...
260.1-1005009 260.1-1005009 Установка сцепления
Загрузка ...
1 70-1601074 Втулка
Загрузка ...
2 142-1601316 Сухарь
Загрузка ...
3 180205K1C17 Подшипник
Загрузка ...
4 85-1601130-01 Диск ведомый (с безасбестовыми накладками)
Загрузка ...
5 70-1601138-01 Накладка фрикционная
Загрузка ...
6 Заклепка2-4х8.32 Заклепка
Загрузка ...
7 1520-1601085 Диск средний в сборе
Загрузка ...
7 1520-1601092 Диск средний
Загрузка ...
8 1520-1601123 Упор
Загрузка ...
9 85-1601093-Б Диск нажимной
Загрузка ...
10 Шплинт3,2x18.019 Шплинт
Загрузка ...
11 85-1601108 Шайба
Загрузка ...
12 85-1601096 Палец
Загрузка ...
13 85-1601094 Рычаг отжимной
Загрузка ...
14 85-1601083 Пружина
Загрузка ...
15 85-1601097 Вилка
Загрузка ...
16 1522-1601062 Шайба
Загрузка ...
17 70-1601053 Втулка
Загрузка ...
18 70-1601091 Демпфер
Загрузка ...
19 Заклепка8x22.01 Заклепка
Загрузка ...
20 1522-1601051 Ступица
Загрузка ...
21 1522-1601125 Диск опорный
Загрузка ...
21 1522-1601120 Диск опорный
Загрузка ...
22 85-1601109-A Гайка регулировочная
Загрузка ...
23 85-1601086 Шайба стопорная
Загрузка ...
24 ШайбаC8.01.019 Шайба C 8.01.019
Загрузка ...
25 Шайба8Т Шайба 8Т
Загрузка ...
26 БолтМ8-6gх16.88.35.019 Болт
Загрузка ...
27 Заклепка6х30.01 Заклепка 6х30.01
Загрузка ...
28 ГайкаМ12х1,25-6Н.6.019 Гайка М12х1,25-6Н.6.019
Загрузка ...
29 Шайба12.ОТ Шайба
Загрузка ...
30 85-1601072-Б Стакан
Загрузка ...
31 85-1601115 Пружина
Загрузка ...
32 85-1601118-Б Шайба изолирующая
Загрузка ...
33 85-1601124 Пластина
Загрузка ...
34 85-1601121 Шайба
Загрузка ...
35 85-1601126 Болт
Загрузка ...
36 142-1601306 Ось отжимного рычага
Загрузка ...
37 142-1601088 Втулка
Загрузка ...
38 142-1601087-Б Рычаг отжимной
Загрузка ...
39 142-1601314-Б Пружина
Загрузка ...
40 142-1601089 Шайба стопорная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
