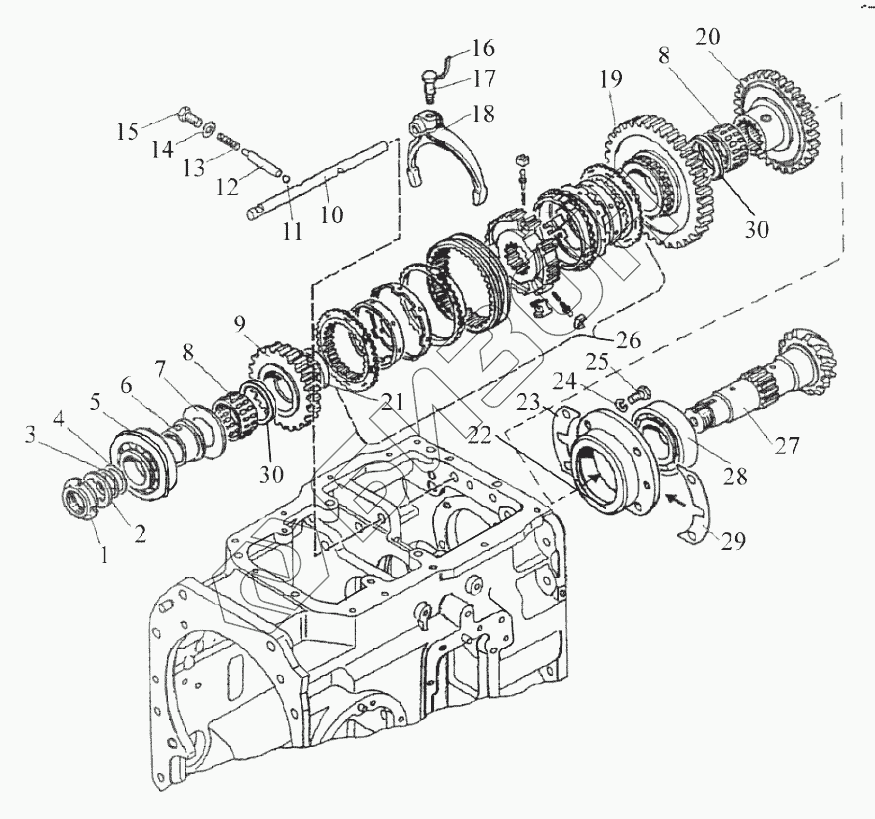

Графический каталог запасных частей к технике: МТЗ-1523. Вал вторичный
/32.gif)
1
2
3
4
5
6
7
7
8
8
8
9
9
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 80-1701045 | Гайка |
Загрузка ...
|
|
| 2 | 1522-1701354 | Шайба |
Загрузка ...
|
|
| 3 | 1522-1701254 | Шайба 0,2 мм |
Загрузка ...
|
|
| 4 | 1522-1701254-01 | Шайба 0,5 мм |
Загрузка ...
|
|
| 5 | 6-67512АШ2 | Подшипник |
Загрузка ...
|
|
| 6 | 1522-1701350 | Втулка |
Загрузка ...
|
|
| 7 | 1222-1701353 | Шайба |
Загрузка ...
|
|
| 8 | 664514Е | Подшипник |
Загрузка ...
|
|
| 9 | 1222-1701314-А | Шестерня |
Загрузка ...
|
|
| 9 | 1525-1701314-А | Шестерня |
Загрузка ...
|
|
| 10 | 1222-1702037 | Поводок |
Загрузка ...
|
|
| 11 | Шарик10,0-60 | Шарик 10,0-60 |
Загрузка ...
|
|
| 12 | 85-1702048 | Штифт |
Загрузка ...
|
|
| 13 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 14 | 85-1702051 | Шайба |
Загрузка ...
|
|
| 15 | БолтМ12-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | Проволока1,6-О-С | Проволока 1,6-О-С |
Загрузка ...
|
|
| 17 | 80-1702108 | Болт |
Загрузка ...
|
|
| 18 | 1222-1702029 | Вилка |
Загрузка ...
|
|
| 19 | 1222-1701312-А | Шестерня |
Загрузка ...
|
|
| 20 | 1222-1701313 | Шестерня |
Загрузка ...
|
|
| 21 | 1222-1701349 | Втулка |
Загрузка ...
|
|
| 22 | 80-1701141-Б | Гнездо |
Загрузка ...
|
|
| 22 | 80-1701140-Б | Гнездо |
Загрузка ...
|
|
| 23 | 50-1701258 | Прокладка регулировочная 0,2 мм |
Загрузка ...
|
|
| 24 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 25 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | GT-D109/116 | Синхронизатор |
Загрузка ...
|
|
| 27 | 1222-1701050 | Вал |
Загрузка ...
|
|
| 27 | 1222-1701252 | Вал-шестерня |
Загрузка ...
|
|
| 28 | 7712A | Подшипник |
Загрузка ...
|
|
| 29 | 50-1701259 | Прокладка регулировочная 0,5 мм |
Загрузка ...
|
|
| 30 | 2025-1701033 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
