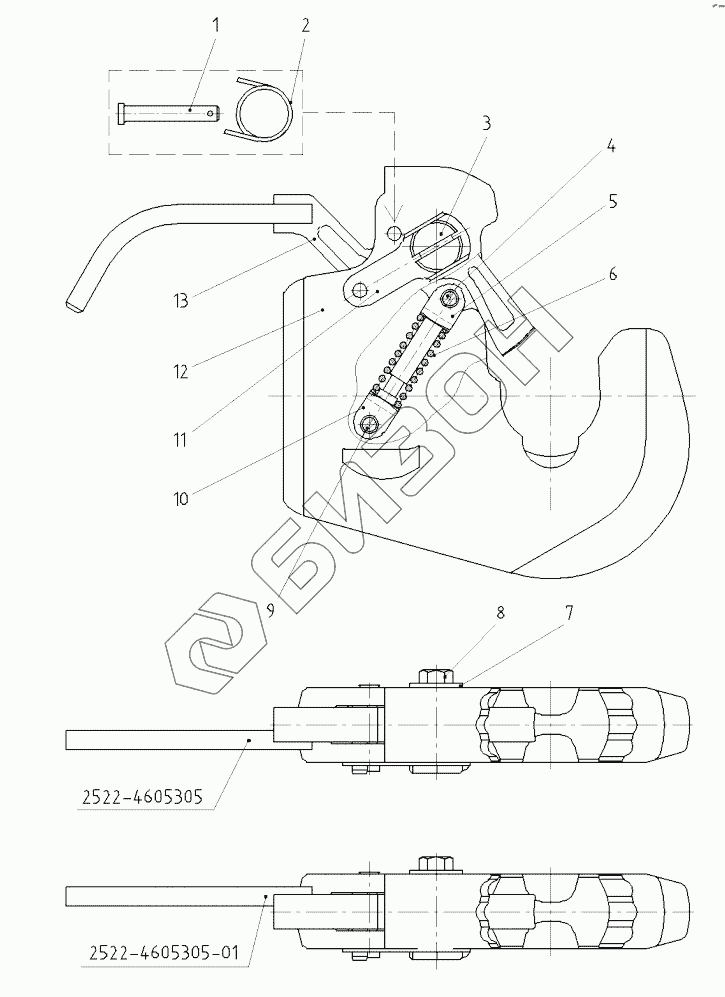

Графический каталог запасных частей к технике: МТЗ-1523. Захват МТЗ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
2522-4605305-01
2522-4605305
1
2
3
4
5
6
7
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
2522-4605305-01 2522-4605305-01 Фиксатор
Загрузка ...
2522-4605305 2522-4605305 Фиксатор
Загрузка ...
1 2522-4605053 Палец
Загрузка ...
2 А61.05.004 Кольцо
Загрузка ...
3 2522-4605321 Ось
Загрузка ...
4 2522-4605309 Ось
Загрузка ...
5 2522-4605316 Вилка
Загрузка ...
6 2522-4605308 Пружина
Загрузка ...
7 ШайбаС12.01.019 Шайба
Загрузка ...
8 БолтМ12-6gx20.88.35.019 Болт М12-6gx20.88.35.019
Загрузка ...
9 2522-4605317 Палец
Загрузка ...
10 2522-4605306 Вилка
Загрузка ...
11 2522-4605320 Стопор
Загрузка ...
12 2522-4605310 Корпус захвата
Загрузка ...
13 2522-4605305/305-01 Фиксатор
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
