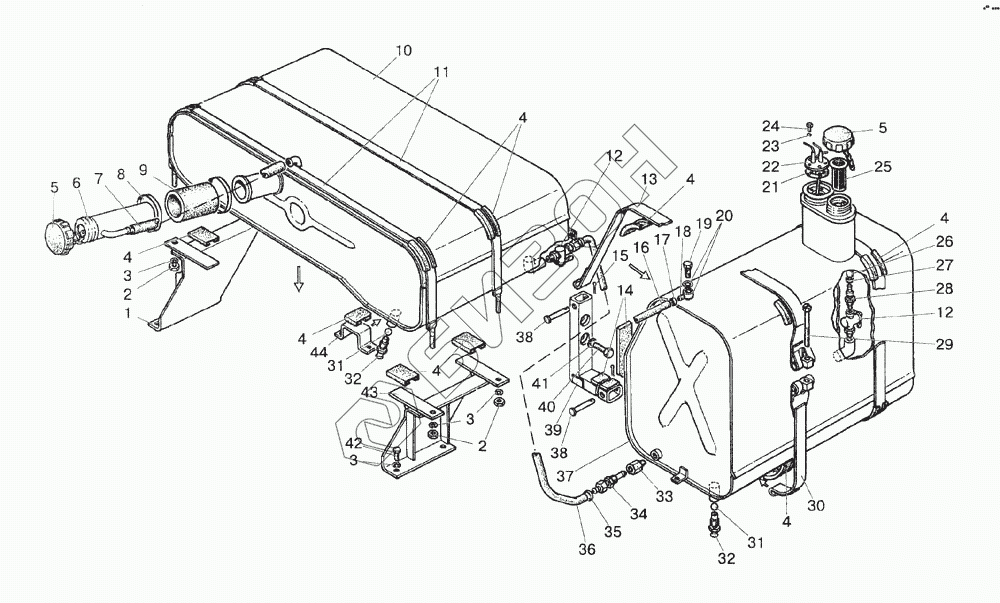

Графический каталог запасных частей к технике: МТЗ-1523. Баки топливные
1
2
2
3
3
3
4
4
4
4
4
4
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
38
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1522-1101080 | Кронштейн |
Загрузка ...
|
|
| 2 | М10 | Гайка |
Загрузка ...
|
|
| 3 | ШП10 | Шайба |
Загрузка ...
|
|
| 4 | ПР-43-02 | Прокладка |
Загрузка ...
|
|
| 5 | 082-1103010 | Пробка |
Загрузка ...
|
|
| 6 | 1522-1101060 | Горловина |
Загрузка ...
|
|
| 7 | 85-1101002 | Трубка |
Загрузка ...
|
|
| 8 | ХС-66 | Хомут |
Загрузка ...
|
|
| 9 | 70-1101035-Б-01 | Рукав |
Загрузка ...
|
|
| 10 | 1522-1101010 | Бак |
Загрузка ...
|
|
| 11 | 1522-1101090 | Хомут |
Загрузка ...
|
|
| 12 | Кр-25 | Кран |
Загрузка ...
|
|
| 13 | 1522-1101140-01 | Лента |
Загрузка ...
|
|
| 14 | 1522-1101118 | Прокладка |
Загрузка ...
|
|
| 15 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 16 | 1522-1101181 | Трубка |
Загрузка ...
|
|
| 17 | 50-3407063 | Хомутик |
Загрузка ...
|
|
| 18 | 50-1104786 | Угольник |
Загрузка ...
|
|
| 19 | 36-1104787 | Болт |
Загрузка ...
|
|
| 20 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 21 | 1522-3806026 | Прокладка |
Загрузка ...
|
|
| 22 | 38-0164-45-004 | Датчик уровня топлива |
Загрузка ...
|
|
| 23 | 80-1101067 | Шайба |
Загрузка ...
|
|
| 24 | ВМ5х16 | Винт |
Загрузка ...
|
|
| 25 | 082-1101040 | Фильтр |
Загрузка ...
|
|
| 26 | 1522-1101040 | Топливопровод |
Загрузка ...
|
|
| 27 | 50-4605069 | Втулка |
Загрузка ...
|
|
| 28 | 50-1104250 | Штуцер |
Загрузка ...
|
|
| 29 | 1522-1101005 | Болт |
Загрузка ...
|
|
| 30 | 1522-1101140 | Лента |
Загрузка ...
|
|
| 31 | 11.112.3722-81 | Шарик |
Загрузка ...
|
|
| 32 | 822-1101081 | Штуцер |
Загрузка ...
|
|
| 33 | 1522-1101205 | Штуцер |
Загрузка ...
|
|
| 34 | 50-1104250 | Штуцер |
Загрузка ...
|
|
| 35 | 70-1101025-03 | Трубка |
Загрузка ...
|
|
| 36 | 50-4605069-01 | Втулка |
Загрузка ...
|
|
| 37 | 1522-1101210 | Бак |
Загрузка ...
|
|
| 38 | 1522-1101125 | Палец |
Загрузка ...
|
|
| 39 | 1522-1101130 | Кронштейн |
Загрузка ...
|
|
| 40 | М16Х50 | Болт |
Загрузка ...
|
|
| 41 | ШП16 | Шайба |
Загрузка ...
|
|
| 42 | М10х25 | Болт |
Загрузка ...
|
|
| 43 | 1522-1101070 | Кронштейн |
Загрузка ...
|
|
| 44 | 1522-1101112 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
