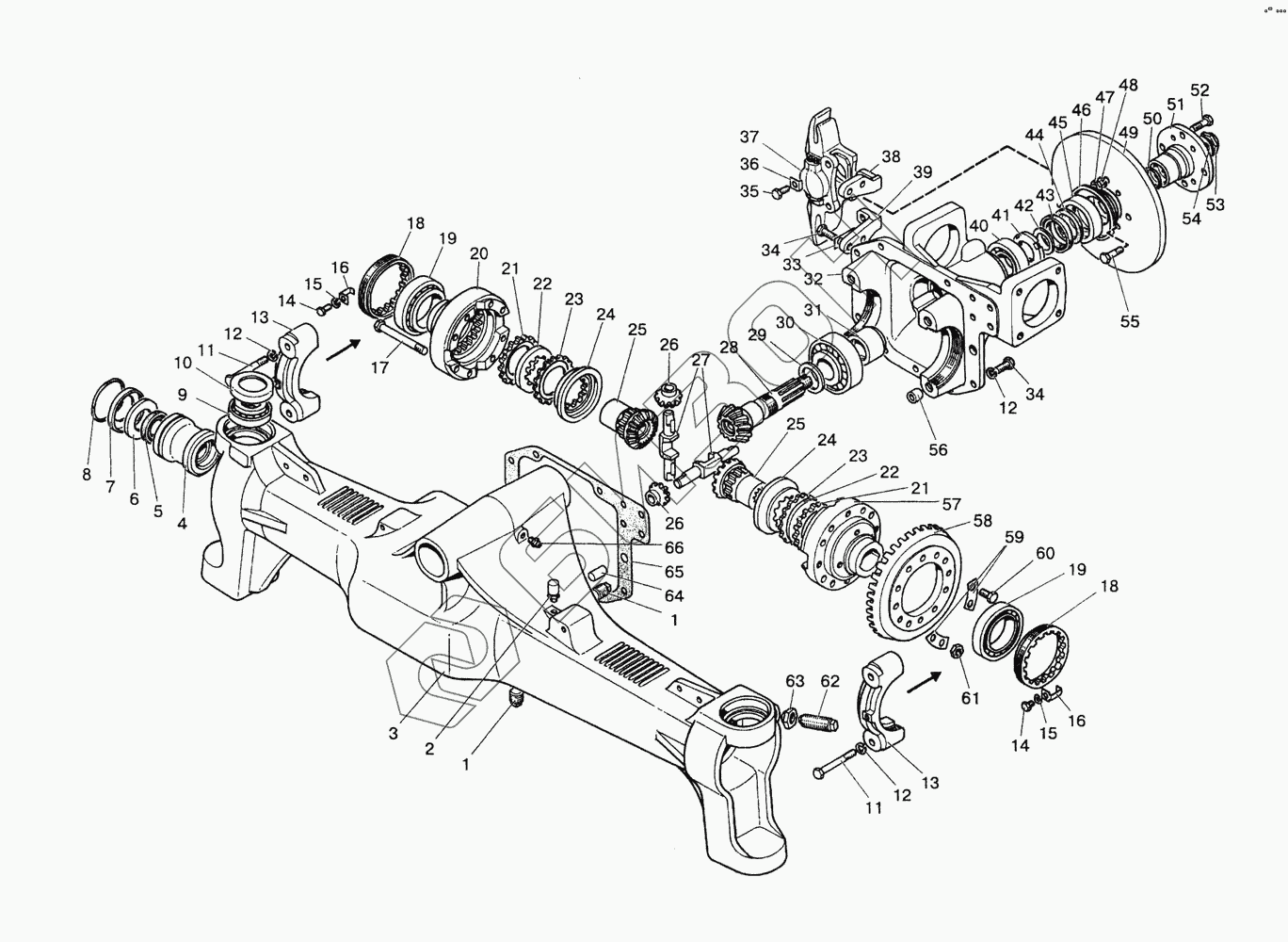

Графический каталог запасных частей к технике: МТЗ-1523. Передний ведущий мост. Редуктор центральный
1
1
2
3
4
5
6
7
8
9
10
11
11
12
12
12
13
13
14
14
15
15
16
16
17
18
18
19
19
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1525-2301110 | 1525-2301110 | Обойма |
Загрузка ...
|
|
| 1525-2302020 | 1525-2302020 | Корпус |
Загрузка ...
|
|
| 1525-2302010 | 1525-2302010 | Редуктор центральный |
Загрузка ...
|
|
| 1525-2302030 | 1525-2302030 | Обойма |
Загрузка ...
|
|
| 1 | ПККГ3/4" | Пробка |
Загрузка ...
|
|
| 2 | СУ1/8" | Сапун |
Загрузка ...
|
|
| 3 | 1525-2301010 | Корпус моста |
Загрузка ...
|
|
| 4 | 1525-2301130 | Обойма |
Загрузка ...
|
|
| 5 | 2.2-45х65.1 | Манжета |
Загрузка ...
|
|
| 6 | 1525-2301122 | Кольцо |
Загрузка ...
|
|
| 7 | 1525-2301121 | Обойма |
Загрузка ...
|
|
| 8 | 075-080-30-2-4 | Кольцо |
Загрузка ...
|
|
| 9 | 27307А | Подшипник |
Загрузка ...
|
|
| 10 | 1520-2308039 | Стакан |
Загрузка ...
|
|
| 11 | М12х90 | Болт |
Загрузка ...
|
|
| 12 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 13 | 1525-2302022 | Корпус подшипника |
Загрузка ...
|
|
| 14 | М8х14 | Болт |
Загрузка ...
|
|
| 15 | 8ОТ | Шайба |
Загрузка ...
|
|
| 16 | 1525-2302016 | Стопор |
Загрузка ...
|
|
| 17 | 1525-2303026 | Болт |
Загрузка ...
|
|
| 18 | 1525-2302018 | Гайка |
Загрузка ...
|
|
| 19 | 263212А | Подшипник |
Загрузка ...
|
|
| 20 | 1525-2303014 | Коробка |
Загрузка ...
|
|
| 21 | 52-2503023-А1 | Диск |
Загрузка ...
|
|
| 22 | 52-2303024-01 | Диск |
Загрузка ...
|
|
| 23 | 52-2303023-А1-01 | Диск |
Загрузка ...
|
|
| 24 | 52-2303021 | Чашка |
Загрузка ...
|
|
| 25 | 1525-2303017 | Шестерня |
Загрузка ...
|
|
| 26 | 52-2303018 | Сателлит |
Загрузка ...
|
|
| 27 | 52-2303019 | Ось сателлита |
Загрузка ...
|
|
| 28 | 1525-2302015 | Шестерня |
Загрузка ...
|
|
| 29 | 1525-2302012 | Шайба |
Загрузка ...
|
|
| 30 | 7609А | Подшипник |
Загрузка ...
|
|
| 31 | 1525-2302017 | Втулка распорная |
Загрузка ...
|
|
| 32 | 1525-2302021 | Корпус |
Загрузка ...
|
|
| 33 | 72-2308013 | Пластина |
Загрузка ...
|
|
| 34 | М12х30 | Болт |
Загрузка ...
|
|
| 35 | 522203012 | Болт |
Загрузка ...
|
|
| 36 | 50-1702107 | Шайба |
Загрузка ...
|
|
| 37 | 2101-3501010 | Суппорт переднего тормоза правый |
Загрузка ...
|
|
| 38 | 1525-2302102 | Кронштейн |
Загрузка ...
|
|
| 39 | 1525-2302103 | Кронштейн |
Загрузка ...
|
|
| 40 | 7508А | Подшипник |
Загрузка ...
|
|
| 41 | 1525-2302011 | Гайка |
Загрузка ...
|
|
| 42 | 1525-2302014 | Шайба |
Загрузка ...
|
|
| 43 | 2.2-50х70-1 | Манжета |
Загрузка ...
|
|
| 44 | 1525-2302032 | Кольцо |
Загрузка ...
|
|
| 45 | 1525-2302031 | Обойма |
Загрузка ...
|
|
| 46 | 1525-1802071 | Грязевик |
Загрузка ...
|
|
| 47 | 52-2203013 | Гайка |
Загрузка ...
|
|
| 48 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 49 | 1525-2302013 | Диск тормоза |
Загрузка ...
|
|
| 50 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 51 | 1525-1802078 | Фланец |
Загрузка ...
|
|
| 52 | 52-2203012-01 | Болт |
Загрузка ...
|
|
| 53 | 1525-2302019 | Шайба |
Загрузка ...
|
|
| 54 | 52-1802128 | Гайка |
Загрузка ...
|
|
| 55 | 52-2203012-02 | Болт |
Загрузка ...
|
|
| 56 | 1525-2302023 | Втулка |
Загрузка ...
|
|
| 57 | 1525-2303015 | Коробка |
Загрузка ...
|
|
| 58 | 1525-2303016 | Шестерня ведомая |
Загрузка ...
|
|
| 59 | 1522-2303032 | Пластина |
Загрузка ...
|
|
| 60 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 61 | 1525-2303027 | Гайка |
Загрузка ...
|
|
| 62 | 1520-2308009 | Винт |
Загрузка ...
|
|
| 63 | 85-3407113 | Гайка |
Загрузка ...
|
|
| 64 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 65 | 1525-2301004 | Прокладка |
Загрузка ...
|
|
| 66 | 1.3Ц19 | Масленка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
