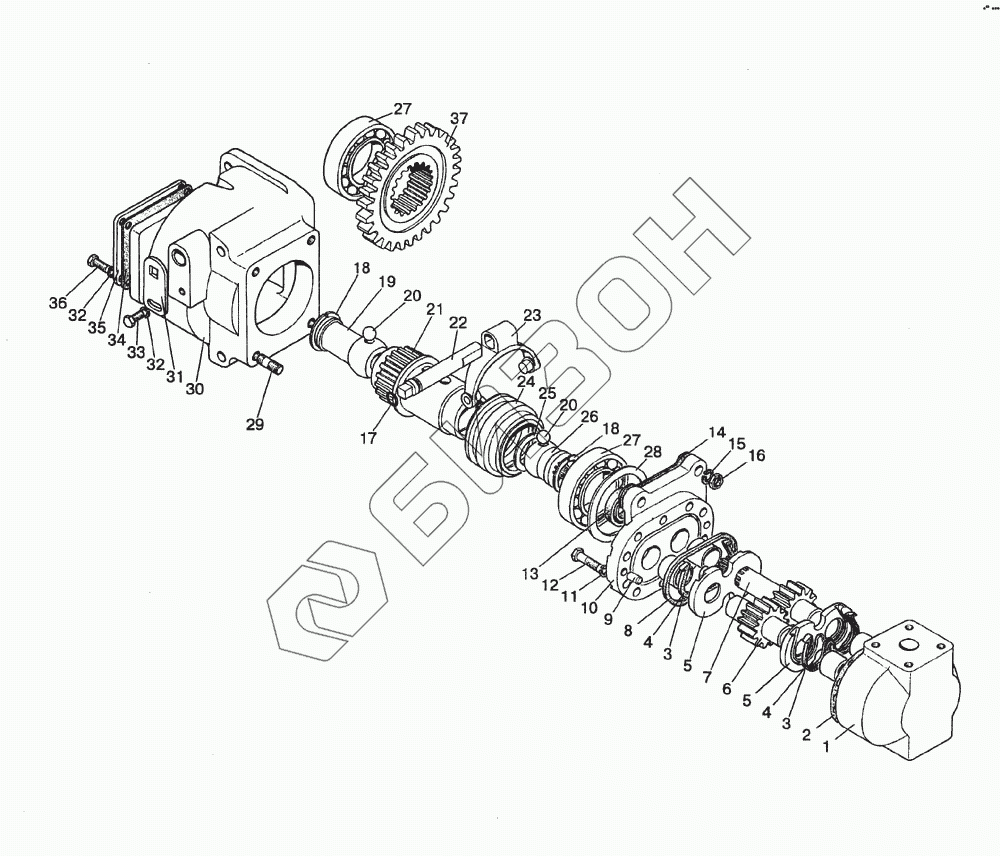

Графический каталог запасных частей к технике: МТЗ-1523. Привод насоса гидросистемы
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | НШ20М-4-01-00-08 | Корпус насоса |
Загрузка ...
|
|
| 2 | НШ20М-4-00-06 | Прокладка |
Загрузка ...
|
|
| 3 | НШ20М-4-00-04 | Пластина защитная |
Загрузка ...
|
|
| 4 | НШ20М-4-00-05 | Уплотнение специальное |
Загрузка ...
|
|
| 5 | НШ20М-4-00-03 | Компенсатор |
Загрузка ...
|
|
| 6 | НШ20М-4-00-02-04 | Шестерня ведомая |
Загрузка ...
|
|
| 7 | НШ20М-4-00-01-08 | Шестерня ведущая |
Загрузка ...
|
|
| 8 | 088-092-25-1-4 | Кольцо |
Загрузка ...
|
|
| 9 | НШ20М-4-00-11 | Штифт |
Загрузка ...
|
|
| 10 | НШ20М-4-02-00 | Крышка насоса |
Загрузка ...
|
|
| 11 | ШП8 | Шайба |
Загрузка ...
|
|
| 12 | М8х30 | Болт |
Загрузка ...
|
|
| 13 | 1.2-25х42 | Манжета |
Загрузка ...
|
|
| 14 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 15 | ШП10 | Шайба |
Загрузка ...
|
|
| 16 | М10 | Гайка |
Загрузка ...
|
|
| 17 | 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 18 | В40 | Кольцо |
Загрузка ...
|
|
| 19 | 100-4617116 | Втулка |
Загрузка ...
|
|
| 20 | 11.113 | Шарик |
Загрузка ...
|
|
| 21 | 100-4617112 | Вал |
Загрузка ...
|
|
| 22 | 100-4617118 | Ось |
Загрузка ...
|
|
| 23 | 85-4604030 | Вилка |
Загрузка ...
|
|
| 24 | 100-4617113 | Муфта |
Загрузка ...
|
|
| 25 | 100-4617123 | Кольцо |
Загрузка ...
|
|
| 26 | 100-4617114 | Втулка |
Загрузка ...
|
|
| 27 | 210К5 | Подшипник |
Загрузка ...
|
|
| 28 | 100-4617121 | Кольцо |
Загрузка ...
|
|
| 29 | Л10х25 | Шпилька |
Загрузка ...
|
|
| 30 | 100-4617111 | Корпус |
Загрузка ...
|
|
| 31 | 100-4617119 | Пластина |
Загрузка ...
|
|
| 32 | ШП8 | Шайба |
Загрузка ...
|
|
| 33 | М8х16 | Болт |
Загрузка ...
|
|
| 34 | 50-1022062-Б | Прокладка |
Загрузка ...
|
|
| 35 | 100-4617122 | Крышка привода |
Загрузка ...
|
|
| 36 | М8х20 | Болт |
Загрузка ...
|
|
| 37 | 100-4617117 | Колесо зубчатое |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
