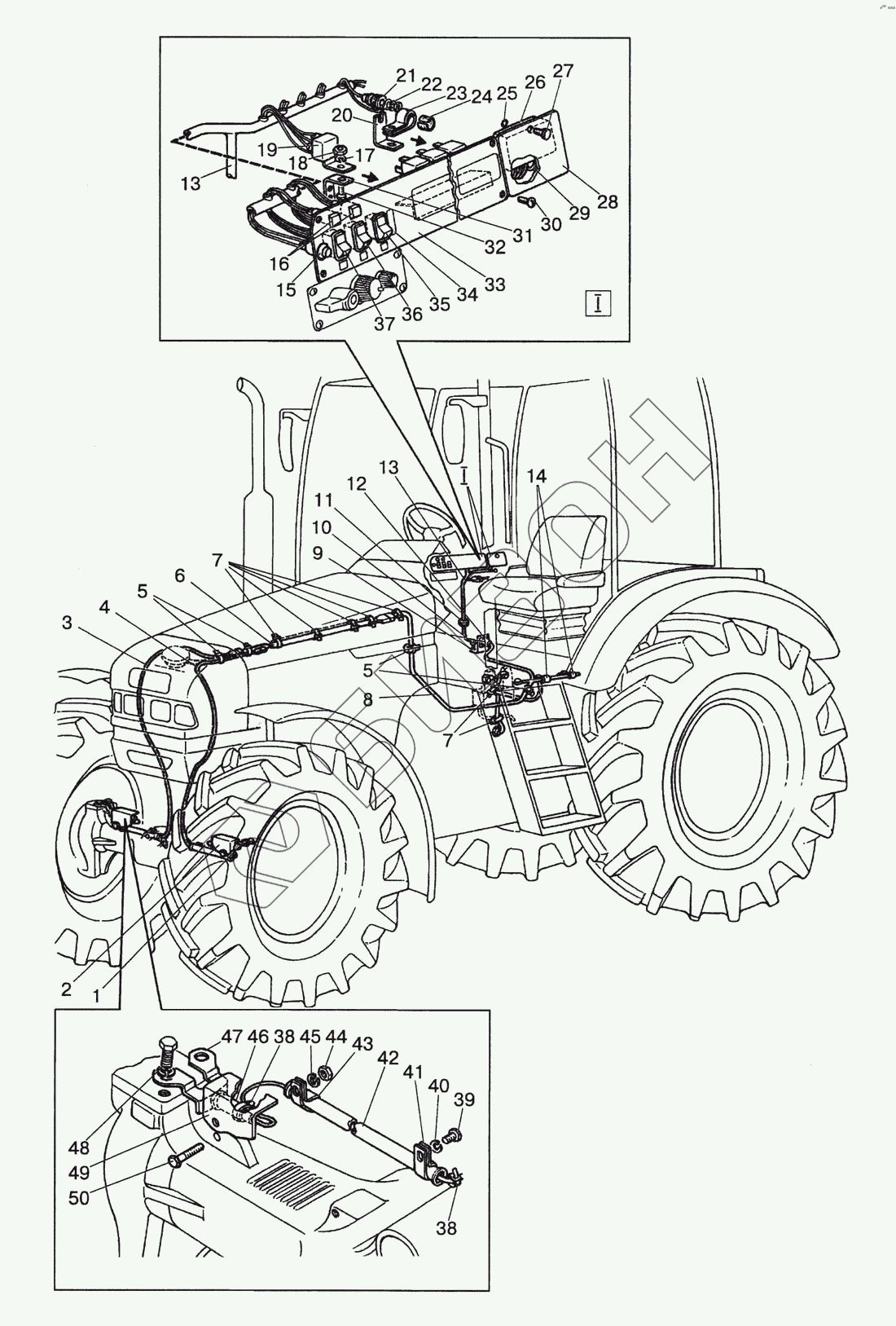

Графический каталог запасных частей к технике: МТЗ-1523. Управление БД, ПВМ и передним ВОМ
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1321-8700026 | Кронштейн |
Загрузка ...
|
|
| 2 | 1321-8700027 | Кронштейн |
Загрузка ...
|
|
| 3 | 1521-8700120 | Установка датчика |
Загрузка ...
|
|
| 4 | 1521-8700020 | Установка датчика |
Загрузка ...
|
|
| 5 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 6 | 1522-3724850 | Жгут |
Загрузка ...
|
|
| 7 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 8 | 1522-3724830 | Жгут |
Загрузка ...
|
|
| 9 | 8Т | Шайба |
Загрузка ...
|
|
| 10 | М8х14 | Болт |
Загрузка ...
|
|
| 11 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 12 | 1522-8700211 | Кронштейн |
Загрузка ...
|
|
| 13 | 1522-3724820 | Жгут |
Загрузка ...
|
|
| 14 | 1522-8700212 | Скоба |
Загрузка ...
|
|
| 15 | ВК12-1ЦИКС | Выключатель |
Загрузка ...
|
|
| 16 | 2202.3803-34 | Лампа контрольная |
Загрузка ...
|
|
| 17 | 6Т | Шайба |
Загрузка ...
|
|
| 18 | М6 | Гайка |
Загрузка ...
|
|
| 19 | 90,3747 | Реле |
Загрузка ...
|
|
| 20 | 1522-8700221-А | Кронштейн |
Загрузка ...
|
|
| 21 | 1522-8700222 | Втулка |
Загрузка ...
|
|
| 22 | 5Т | Шайба |
Загрузка ...
|
|
| 23 | 1321-8700019 | Хомут |
Загрузка ...
|
|
| 24 | ПР-32-01 | Уплотнитель |
Загрузка ...
|
|
| 25 | 006-010-25-1-4 | Кольцо |
Загрузка ...
|
|
| 26 | БП-1 | Блок предохранителей |
Загрузка ...
|
|
| 27 | 80-3805065 | Винт |
Загрузка ...
|
|
| 28 | 822-3801341 | Щиток |
Загрузка ...
|
|
| 29 | 80-3724410-06 | Провод |
Загрузка ...
|
|
| 30 | ВМ6х20 | Винт |
Загрузка ...
|
|
| 31 | 1522-8700221 | Кронштейн |
Загрузка ...
|
|
| 32 | ВМ6х16 | Винт |
Загрузка ...
|
|
| 33 | 1522-8700416 | Панель |
Загрузка ...
|
|
| 34 | 80-3801021 | Гнездо выключателя |
Загрузка ...
|
|
| 35 | П147-01.17 | Переключатель |
Загрузка ...
|
|
| 36 | П150-06.17 | Переключатель |
Загрузка ...
|
|
| 37 | П147-06.17 | Переключатель |
Загрузка ...
|
|
| 38 | 703723046-01 | Манжета |
Загрузка ...
|
|
| 39 | М8х16 | Болт |
Загрузка ...
|
|
| 40 | 8Т | Шайба |
Загрузка ...
|
|
| 41 | 1321-8700029 | Хомут |
Загрузка ...
|
|
| 42 | 1321-8700028 | Труба |
Загрузка ...
|
|
| 43 | 1321-8700031 | Хомут |
Загрузка ...
|
|
| 44 | М10 | Гайка |
Загрузка ...
|
|
| 45 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 46 | ЭВИТ-С3 | Выключатель |
Загрузка ...
|
|
| 47 | 1521-8700131 | Кронштейн |
Загрузка ...
|
|
| 48 | 14ОТ | Шайба |
Загрузка ...
|
|
| 49 | 1321-8700027-01 | Кронштейн |
Загрузка ...
|
|
| 50 | М10х45 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
