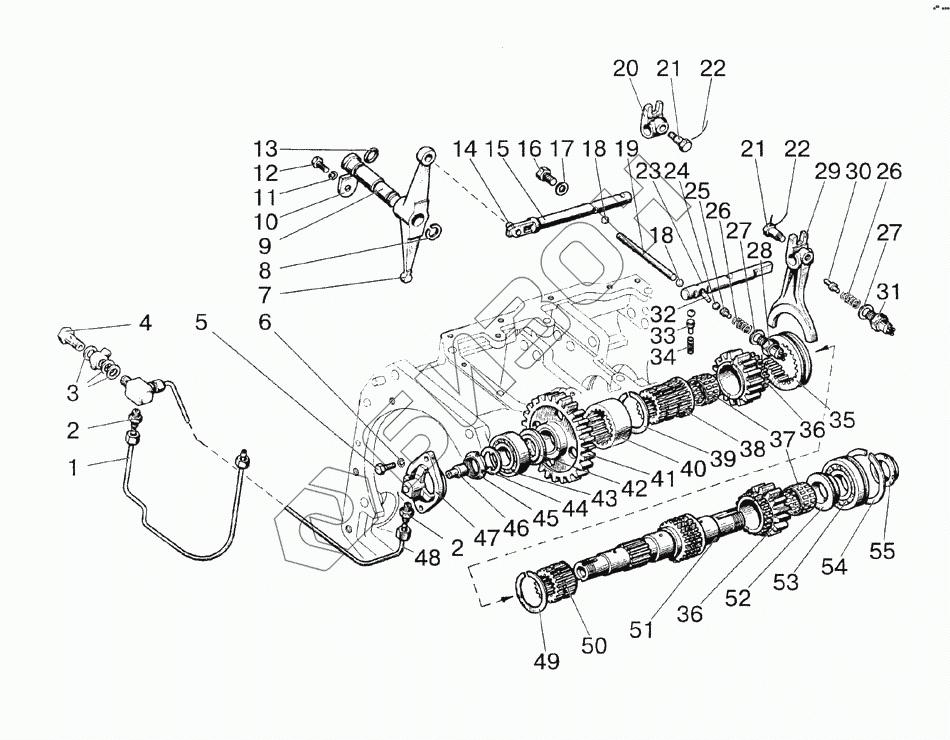

Графический каталог запасных частей к технике: МТЗ-1523. Вал пониженных передач
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-1701310 | 80-1701310 | Стакан со штуцером и трубкой в сборе |
Загрузка ...
|
|
| 75-1701320 | 75-1701320 | Вал в сборе |
Загрузка ...
|
|
| 1 | 80-1701430 | Трубка |
Загрузка ...
|
|
| 2 | 80-1701549 | Штуцер |
Загрузка ...
|
|
| 3 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 4 | 1221-1701505 | Болт |
Загрузка ...
|
|
| 5 | М8х20 | Болт |
Загрузка ...
|
|
| 6 | Шп8 | Шайба |
Загрузка ...
|
|
| 7 | 85-1702041 | Коромысло |
Загрузка ...
|
|
| 8 | 2Б25 | Кольцо |
Загрузка ...
|
|
| 9 | 85-1702042 | Ось |
Загрузка ...
|
|
| 10 | 85-1702043 | Пластина |
Загрузка ...
|
|
| 11 | Шп10 | Шайба |
Загрузка ...
|
|
| 12 | М10х20 | Болт |
Загрузка ...
|
|
| 13 | 026-030-25-2-4 | Кольцо |
Загрузка ...
|
|
| 14 | 85-1702049 | Палец |
Загрузка ...
|
|
| 15 | 85-1702039 | Поводок |
Загрузка ...
|
|
| 16 | М12х25 | Болт |
Загрузка ...
|
|
| 17 | 85-1702051 | Шайба |
Загрузка ...
|
|
| 18 | 10,0-60 | Шарик ГОСТ 3722-81 |
Загрузка ...
|
|
| 19 | 85-1702046 | Палец |
Загрузка ...
|
|
| 20 | 85-1702045 | Поводок |
Загрузка ...
|
|
| 21 | 80-1702108 | Болт |
Загрузка ...
|
|
| 22 | 1,6-0-С | Проволока |
Загрузка ...
|
|
| 23 | 1522-1702035 | Поводок |
Загрузка ...
|
|
| 24 | 12,7-60 | Шарик |
Загрузка ...
|
|
| 25 | 85-1702305 | Штифт |
Загрузка ...
|
|
| 26 | 12-23-668-А | Пружина |
Загрузка ...
|
|
| 27 | 50-1702048 | Прокладка |
Загрузка ...
|
|
| 28 | ВК12-4 | Выключатель блокировки промежуточного реле |
Загрузка ...
|
|
| 29 | 85-1702027 | Вилка |
Загрузка ...
|
|
| 30 | 1522-1702306 | Штифт |
Загрузка ...
|
|
| 31 | ВК12-3 | Выключатель |
Загрузка ...
|
|
| 32 | 85-1702301 | Ось |
Загрузка ...
|
|
| 33 | 80-1704039 | Направляющая |
Загрузка ...
|
|
| 34 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 35 | 112-1701343 | Муфта |
Загрузка ...
|
|
| 36 | 1522-1701351 | Шестерня |
Загрузка ...
|
|
| 37 | 664910Е | Подшипник |
Загрузка ...
|
|
| 38 | 80-1701346 | Втулка |
Загрузка ...
|
|
| 39 | 2В70 | Кольцо |
Загрузка ...
|
|
| 40 | 1222-1701344 | Втулка |
Загрузка ...
|
|
| 41 | 1520-1701340 | Шестерня |
Загрузка ...
|
|
| 42 | 80-1701306 | Шайба |
Загрузка ...
|
|
| 43 | 12507КМ | Подшипник |
Загрузка ...
|
|
| 44 | 80-1701305 | Шайба |
Загрузка ...
|
|
| 45 | 52-2308097 | Гайка |
Загрузка ...
|
|
| 46 | 80-1701053 | Дроссель |
Загрузка ...
|
|
| 47 | 80-1701311-А | Стакан |
Загрузка ...
|
|
| 48 | 80-1701420 | Трубка |
Загрузка ...
|
|
| 49 | 54-31-472 | Кольцо пружинное |
Загрузка ...
|
|
| 50 | 75-1701352 | Втулка |
Загрузка ...
|
|
| 51 | 75-1701335 | Вал |
Загрузка ...
|
|
| 52 | 80-1701339 | Втулка |
Загрузка ...
|
|
| 53 | 692309КМ | Подшипник |
Загрузка ...
|
|
| 54 | 80-1701396 | Кольцо |
Загрузка ...
|
|
| 55 | 80-1701045 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
