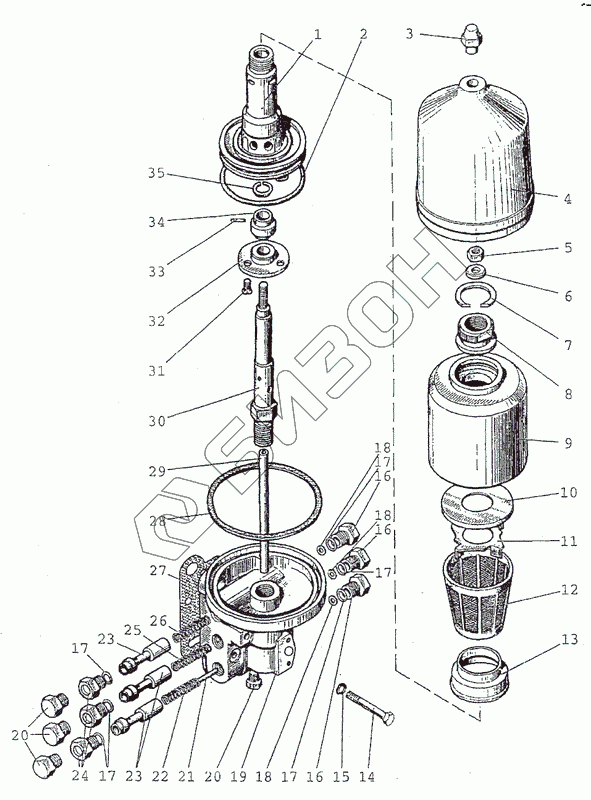

Графический каталог запасных частей к технике: МТЗ-1523.4. Фильтр-распределитель
80-1737110
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
16
17
17
17
17
17
18
18
18
19
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-1028020 | 80-1028020 | Ротор с осью |
Загрузка ...
|
|
| 80-1737110 | 80-1737110 | Фильтр-распределитель в сборе |
Загрузка ...
|
|
| 80-1028080 | 80-1028080 | Ось ротора |
Загрузка ...
|
|
| 1 | 240-1404017-Б | Корпус ротора |
Загрузка ...
|
|
| 2 | 115-120-30-2-1 | Кольцо |
Загрузка ...
|
|
| 3 | 240-1404088 | Гайка колпака |
Загрузка ...
|
|
| 4 | 240-1404027 | Колпак |
Загрузка ...
|
|
| 5 | М12Х1.25 | Гайка |
Загрузка ...
|
|
| 6 | Д37А-1407607-В | Шайба |
Загрузка ...
|
|
| 7 | 240-1404033 | Кольцо |
Загрузка ...
|
|
| 8 | 240-1404035-А | Гайка |
Загрузка ...
|
|
| 9 | 240-1404030-А | Стакан с гайкой и кольцом в сборе |
Загрузка ...
|
|
| 9 | 240-1404023 | Стакан |
Загрузка ...
|
|
| 10 | 240-1404113 | Крышка |
Загрузка ...
|
|
| 11 | 240-1404024 | Крыльчатка |
Загрузка ...
|
|
| 12 | 240-1404110 | Сетка фильтрующая |
Загрузка ...
|
|
| 13 | 240-1404049 | Стакан |
Загрузка ...
|
|
| 14 | М10x70 | Болт |
Загрузка ...
|
|
| 15 | ШП 10 | Шайба |
Загрузка ...
|
|
| 16 | 50-1404075 | Пробка |
Загрузка ...
|
|
| 17 | 1221-1737126 | Прокладка клапана |
Загрузка ...
|
|
| 18 | ШЧ5 | Шайба |
Загрузка ...
|
|
| 19 | 80-1737111 | Корпус |
Загрузка ...
|
|
| 20 | КГ 1 /8 | Пробка |
Загрузка ...
|
|
| 21 | 6h 11x45 | Штифт |
Загрузка ...
|
|
| 22 | 70-4801045 | Пружина |
Загрузка ...
|
|
| 23 | 80-1737117 | Клапан |
Загрузка ...
|
|
| 24 | 1221-1737114 | Пробка |
Загрузка ...
|
|
| 25 | 80-1737113 | Пружина |
Загрузка ...
|
|
| 26 | 80-1737118 | Пружина |
Загрузка ...
|
|
| 27 | 80-1737112 | Прокладка |
Загрузка ...
|
|
| 28 | 50-1404059-Б1 | Прокладка |
Загрузка ...
|
|
| 29 | 240-1404013-Б | Трубка |
Загрузка ...
|
|
| 30 | 240-1404012-В | Ось ротора |
Загрузка ...
|
|
| 31 | ВМ6х14,58 | Винт |
Загрузка ...
|
|
| 32 | 240-1404019-Б | Крышка корпуса |
Загрузка ...
|
|
| 33 | 240-1404028 | Штифт 5х8.11 |
Загрузка ...
|
|
| 34 | 80-1028090 | Насадок |
Загрузка ...
|
|
| 35 | 240-1404118 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
