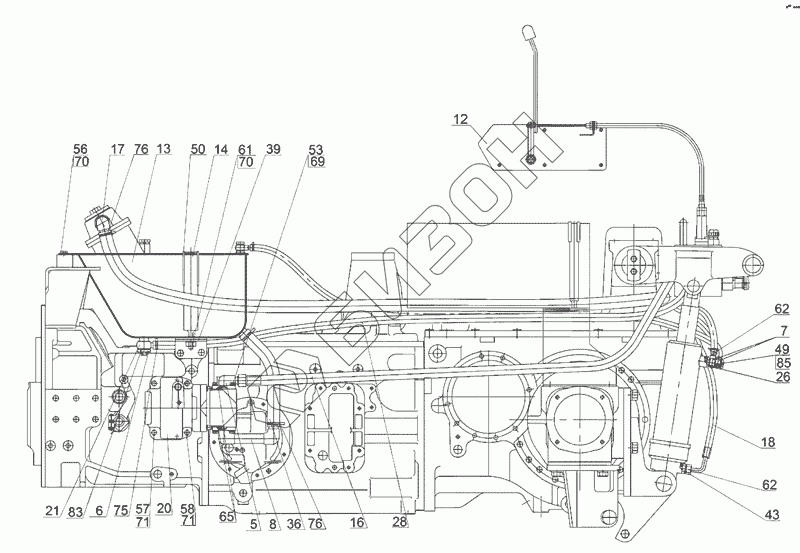

Графический каталог запасных частей к технике: МТЗ-1523.4. Гидроагрегаты и арматура
1523-4600010
5
6
7
8
12
13
14
16
17
18
20
21
26
28
36
39
43
49
50
53
56
57
58
61
62
62
65
69
70
70
71
71
75
76
76
83
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1523-4600010 | 1523-4600010 | Гидросистема |
Загрузка ...
|
|
| 1 | 1523-4607040 | Кронштейн |
Загрузка ...
|
|
| 2 | 1523-4607075 | Труба |
Загрузка ...
|
|
| 3 | 1523-4607150 | Труба |
Загрузка ...
|
|
| 4 | 1523-4607160 | Труба |
Загрузка ...
|
|
| 5 | 1522-4607020 | Патрубок |
Загрузка ...
|
|
| 6 | 1522-4607070 | Болт |
Загрузка ...
|
|
| 7 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 8 | 1522-4607090 | Патрубок |
Загрузка ...
|
|
| 9 | 1522-4607230 | Рычаг |
Загрузка ...
|
|
| 10 | 1522-4607230-01 | Рычаг |
Загрузка ...
|
|
| 11 | 1522-4607230-02 | Рычаг |
Загрузка ...
|
|
| 12 | 1522-4607250 | Кронштейн |
Загрузка ...
|
|
| 13 | 1522-4608210 | Бак |
Загрузка ...
|
|
| 14 | 1522-4608230 | Стяжка |
Загрузка ...
|
|
| 15 | 1523-4607085 | Труба |
Загрузка ...
|
|
| 16 | П80-4607120-01 | Рукав |
Загрузка ...
|
|
| 17 | 680-4607510 | Патрубок |
Загрузка ...
|
|
| 18 | 680-4607140-13 | Рукав высокого давления |
Загрузка ...
|
|
| 19 | 680-4607140-06 | Рукав высокого давления |
Загрузка ...
|
|
| 20 | 100-4617110-01 | Привод насоса |
Загрузка ...
|
|
| 21 | С80-4607380 | Труба |
Загрузка ...
|
|
| 22 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 23 | 1523-4607019 | Штуцер |
Загрузка ...
|
|
| 24 | 1523-4607063 | Рукав |
Загрузка ...
|
|
| 25 | 1523-4607063-01 | Рукав |
Загрузка ...
|
|
| 26 | 1021-4803158 | Переходник |
Загрузка ...
|
|
| 27 | Д18-051 | Болт |
Загрузка ...
|
|
| 28 | 1523-4607061 | Шланг |
Загрузка ...
|
|
| 29 | 1523-4607062 | Шланг |
Загрузка ...
|
|
| 30 | 1523-4607121 | Кронштейн |
Загрузка ...
|
|
| 31 | 1522-4607011-А | Болт |
Загрузка ...
|
|
| 32 | 1522-4607012-А | Болт |
Загрузка ...
|
|
| 33 | 1522-4607017 | Палец |
Загрузка ...
|
|
| 34 | 2522-4607018 | Плита |
Загрузка ...
|
|
| 35 | 2522-4607019 | Штуцер |
Загрузка ...
|
|
| 36 | 1522-4607062 | Шланг |
Загрузка ...
|
|
| 37 | 1522-4607078 | Угольник |
Загрузка ...
|
|
| 38 | 1522-4607252 | Втулка |
Загрузка ...
|
|
| 39 | 1522-4608234 | Прокладка |
Загрузка ...
|
|
| 40 | 1522-4608237 | Кронштейн |
Загрузка ...
|
|
| 41 | 1522-4608238 | Кронштейн |
Загрузка ...
|
|
| 42 | 1523-4607013 | Кронштейн |
Загрузка ...
|
|
| 43 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 44 | 50-4607041 | Кронштейн |
Загрузка ...
|
|
| 47 | А61.01.017 | Втулка |
Загрузка ...
|
|
| 48 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 49 | 240-1111103 | Болт |
Загрузка ...
|
|
| 50 | Пр-43-02 | Уплотнитель |
Загрузка ...
|
|
| 51 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 52 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 53 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 54 | M8-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | М10-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | М10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 57 | М12-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 58 | М12-6gx150.58.019 | Болт |
Загрузка ...
|
|
| 59 | М16-6gx32.88.35.019 | Болт |
Загрузка ...
|
|
| 60 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 61 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 62 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 63 | 021-024-19-2-2 | Кольцо |
Загрузка ...
|
|
| 64 | 024-028-25-2-4 | Кольцо |
Загрузка ...
|
|
| 65 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 66 | С10.01.08кп.019 | Шайба |
Загрузка ...
|
|
| 67 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 69 | 8Т | Шайба |
Загрузка ...
|
|
| 70 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 71 | 12 ОТ | Шайба |
Загрузка ...
|
|
| 72 | 16 ОТ | Шайба |
Загрузка ...
|
|
| 73 | 772-L-TS-40-1500 | Трос |
Загрузка ...
|
|
| 73 | 100.М4(40)22.01500 | Трос |
Загрузка ...
|
|
| 73 | ЕААВ.303635.001 | Трос |
Загрузка ...
|
|
| 74 | ZMS-23LSR917 001 488 | Блок интегральный |
Загрузка ...
|
|
| 75 | 16-27 | Хомут |
Загрузка ...
|
|
| 76 | 25-40 | Хомут |
Загрузка ...
|
|
| 77 | НР10-5-Х0041А0 | Муфта быстросоединяемая |
Загрузка ...
|
|
| 78 | НР10-5-Х0041А3 | Муфта быстросоединяемая |
Загрузка ...
|
|
| 83 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 84 | РМ22 | Шайба |
Загрузка ...
|
|
| 85 | РМ14 | Шайба |
Загрузка ...
|
|
| 86 | Муфта | Муфта |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
