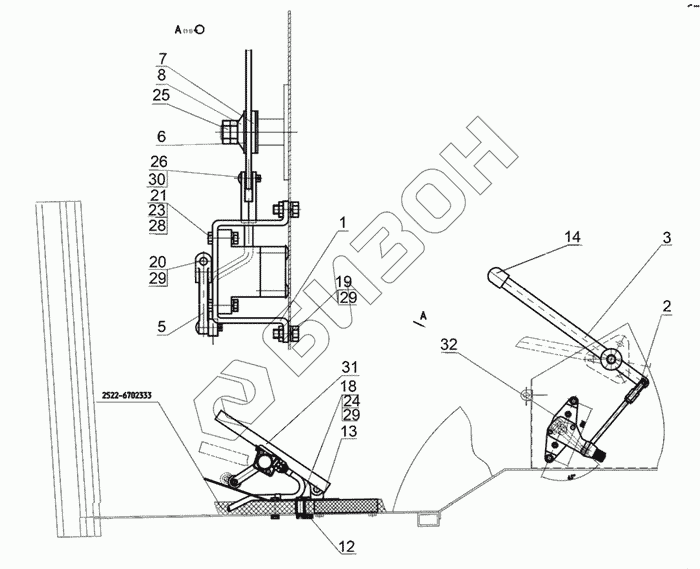

Графический каталог запасных частей к технике: МТЗ-1523.4. Управление подачей топлива
1
2
3
5
6
7
8
12
13
14
18
19
20
21
23
24
25
26
28
29
29
29
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2022Д-1108015 | Кронштейн |
Загрузка ...
|
|
| 2 | 2022Д-1108020 | Тяга |
Загрузка ...
|
|
| 3 | 1522-1108350 | Рукоятка |
Загрузка ...
|
|
| 5 | 3022-1108003 | Рычаг |
Загрузка ...
|
|
| 6 | 80-1108028 | Шайба |
Загрузка ...
|
|
| 7 | 80-1108178 | Шайба фрикционная |
Загрузка ...
|
|
| 8 | 80В-1108347 | Пружина тарельчатая |
Загрузка ...
|
|
| 11 | 70-1601109-01 | Палец |
Загрузка ...
|
|
| 12 | 2522-6702066 | Втулка |
Загрузка ...
|
|
| 13 | 2522-6702318 | Заглушка |
Загрузка ...
|
|
| 14 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 18 | M8-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | M6-6gx25.88.35.019 | Винт |
Загрузка ...
|
|
| 23 | M6-6H.6.019 | Гайка |
Загрузка ...
|
|
| 24 | M8-6H.6.019 | Гайка |
Загрузка ...
|
|
| 25 | M14x1,5-6H.04.019 | Гайка |
Загрузка ...
|
|
| 26 | 2x12.019 | Шплинт |
Загрузка ...
|
|
| 28 | 6T | Шайба |
Загрузка ...
|
|
| 29 | 8T | Шайба |
Загрузка ...
|
|
| 31 | EAAX-EXP0023 | Педаль электронная |
Загрузка ...
|
|
| 32 | EAAX-EFT1743 | Сенсор ручного управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
