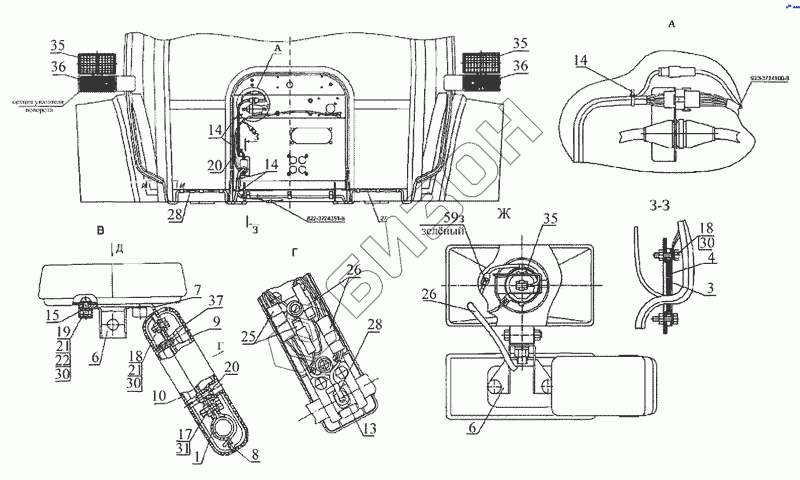

Графический каталог запасных частей к технике: МТЗ-1523.4. Установка фонарей передних
1
3
4
6
6
7
8
9
10
13
14
14
14
15
17
18
18
19
20
20
21
21
22
25
26
26
28
28
30
30
30
31
35
35
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 920-3712010 | Кронштейн |
Загрузка ...
|
|
| 3 | 923-3712016 | Прокладка |
Загрузка ...
|
|
| 4 | 923-3712017 | Кронштейн |
Загрузка ...
|
|
| 5 | 923-3723042 | Втулка |
Загрузка ...
|
|
| 6 | 920-3711011 | Кронштейн |
Загрузка ...
|
|
| 7 | 920-3712012 | Кронштейн |
Загрузка ...
|
|
| 8 | 920-3712013 | Скоба |
Загрузка ...
|
|
| 9 | 920-3712021 | Кожух |
Загрузка ...
|
|
| 10 | 920-3712022 | Кожух |
Загрузка ...
|
|
| 13 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 14 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 15 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 17 | M8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | М6-6gx18.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | 912075 | Винт B.M6-6gx18.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 20 | 912077 | Винт B.M6-6gx18.58.019 ГОСТ 17475-80 |
Загрузка ...
|
|
| 21 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 22 | С 6.01.019 | Шайба |
Загрузка ...
|
|
| 24 | 923-3724130-В | Жгут |
Загрузка ...
|
|
| 25 | 923-3724140-Б | Жгут |
Загрузка ...
|
|
| 26 | 923-3724142 | Жгут |
Загрузка ...
|
|
| 27 | 923-3724145-Б | Жгут |
Загрузка ...
|
|
| 28 | 923-3724146-Б | Жгут |
Загрузка ...
|
|
| 30 | 6Т | Шайба |
Загрузка ...
|
|
| 31 | 8Т | Шайба |
Загрузка ...
|
|
| 35 | 8724.304/011 | Фара |
Загрузка ...
|
|
| 36 | 3712.10 | Фонарь передний с боковым повторителем |
Загрузка ...
|
|
| 37 | 4x16.019 | Шуруп |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
