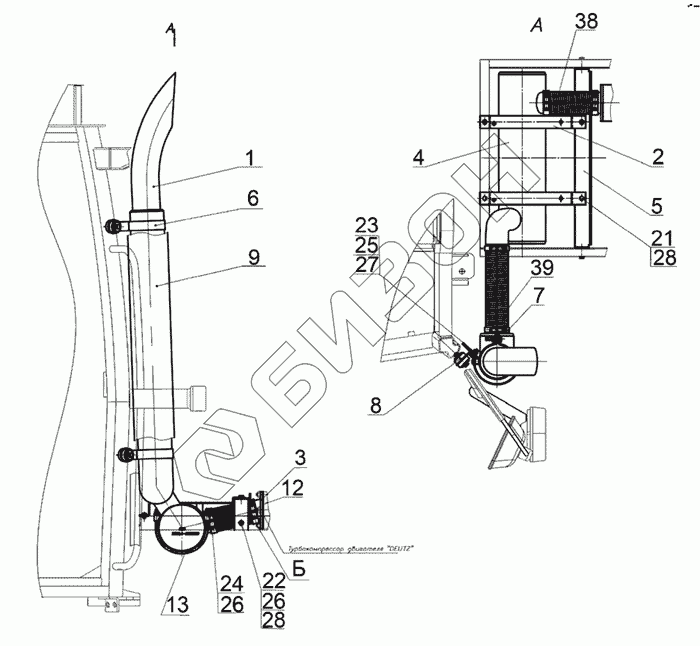

Графический каталог запасных частей к технике: МТЗ-1523.4. Установка глушителя
1523.4-1205005
1
2
3
4
5
6
7
8
9
12
13
21
22
23
24
25
26
26
27
28
28
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1523.4-1205005 | 1523.4-1205005 | Установка глушителя |
Загрузка ...
|
|
| 1 | 1523.4-1205010 | Труба выпускная |
Загрузка ...
|
|
| 2 | 1523.4-1205030 | Опора |
Загрузка ...
|
|
| 3 | 1523.4-1205040 | Патрубок |
Загрузка ...
|
|
| 4 | 1523.4-1205100 | Глушитель |
Загрузка ...
|
|
| 5 | 1221.4-1205070 | Поперечина |
Загрузка ...
|
|
| 6 | 2022-1205040-Б | Хомут |
Загрузка ...
|
|
| 7 | 2022-1205090 | Хомут |
Загрузка ...
|
|
| 8 | 2022-1205500 | Демпфер |
Загрузка ...
|
|
| 9 | 2022-1205600 | Установка ограждения |
Загрузка ...
|
|
| 12 | 2022Д-1205001 | Прокладка |
Загрузка ...
|
|
| 13 | 952-1205001 | Скоба |
Загрузка ...
|
|
| 21 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | M8-6gx65.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | M10-6x20.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | M8-6H.6.019 | Гайка |
Загрузка ...
|
|
| 25 | M10-6H.6.019 | Гайка |
Загрузка ...
|
|
| 26 | C8.01.08.019 | Шайба |
Загрузка ...
|
|
| 27 | C10.01.08.019 | Шайбы |
Загрузка ...
|
|
| 28 | 8T | Шайба |
Загрузка ...
|
|
| 38 | 000.4859.21.000-70-160 | Металлорукав |
Загрузка ...
|
|
| 39 | 000.4859.21.000-70-300 | Металлорукав |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
